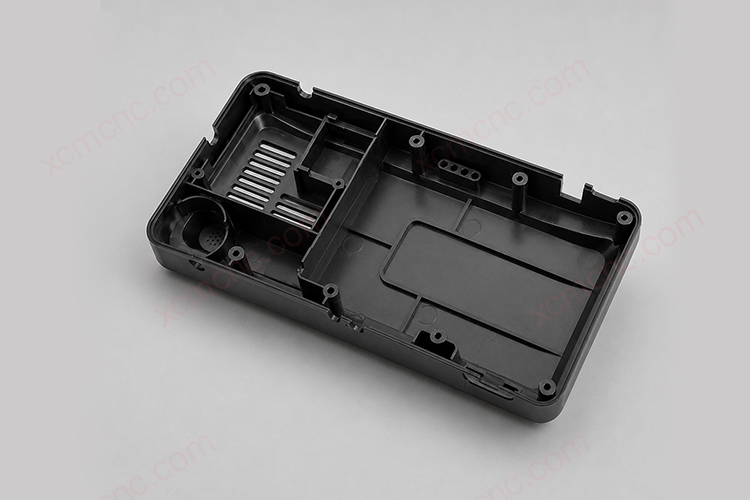

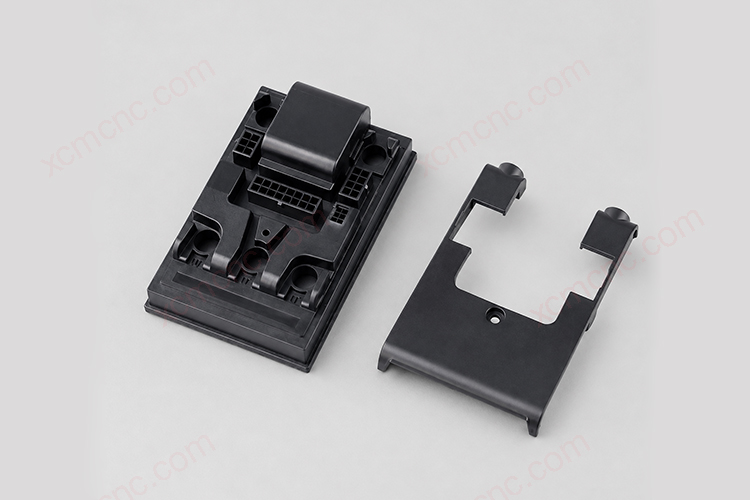

概要
XCM CNC社は、重要公差、GD&T管理、およびCMM検査を軸とした工程評価に基づき、高精度なPVCおよびCNCの機械加工を提供しています。 ISO 9001およびIATF 16949の認証を取得した当工場では、HexagonおよびDMGのマシニングセンターを使用し、最小発注数量（MOQ）を1個から受け付け、3～7日でサンプルを提供しています。 タンク用継手、パイプコネクタ、および断熱ボード構造の精密設計においては、熱変形、クリープのリスク、および治具の基準点の安定性に重点が置かれています。サンプルでは、CMMを使用して位置、組立用穴、およびシール面を検査します。.
主な対応能力
- 材料： 図面検討によるリジッド型 PVC、グレー PVC、CPVC、産業用 PVC
- 寛容だ： ±0.03 mm（標準）、±0.005 mm（図面審査に基づき選定された重要寸法）
- 表面仕上げ： Ra 3.2 umのフライス加工、Ra 1.6 umの精密フライス加工または旋削加工（図面審査による）
- GD&T： 同心度 0.012 mm、振れ 0.01 mm、円筒度 0.011 mm（剛性壁部、図面審査による）
- 最大サイズ： フライス加工 3000 × 1600 × 1400 mm / 旋盤加工 直径 1250 × 2000 mm
- 表面処理： 図面確認によるバリ取り、エッジの平滑化、接着処理前の下地処理、またはシール面の下地処理
- スレッド M2-M220、NPT／BSP／G／PT
- 精密限界： 公差±0.005 mm、真円度0.006 mm、位置0.015 mm（剛性壁の形状、特定の基準面、図面確認による）
PVC 精密基準点 – 耐薬品性部品のGD&T管理
PVCの精密基準面は、治具を取り外す前に、平坦度0.02 mm、位置精度0.015 mmまで確認することができます。 重要な基準面や取付穴群については、Hexagon CMMはシングルセットアップ基準を用いて平坦度と位置を確認し、基準のずれが後の嵌合部の再検査に影響を与えるのを防ぎます。.
PVC 穴配置精度 – 大型構造物向けの単一セットアップ基準点
PVCの穴パターンは、1回のセットアップで基準チェーンが定義されている場合、0.015 mmの位置精度および0.012 mmの同軸度を実現できます。 大型のタンクパネルや断熱ブラケットについては、肉厚、支持点、および熱制御の検証が必要です。肉厚が1.5 mm以上の領域については、CMMを使用して穴ごとに再確認を行うことができます。.
PVC の嵌合特性 – 重要嵌合における表面粗さの等級分け
PVCの嵌合特性では、Ra 1.6 umの穴加工面と、同等グレードの旋削加工された外径を組み合わせることができ、図面レビューによる嵌合評価が可能である。 穴および面同軸部における真円度0.006 mmおよび0.01 mmの振れは、測定方法およびタイミングとともに確認されます。これは、PVCのクリープにより、加工後の重要寸法の迅速な測定が必要となるためです。.
PVC 仕上げ後の再検査 – 表面処理後の基準面の一貫性
PVCの重要箇所は、仕上げ加工後に±0.005 mmの公差を満たすのは、再検査が同一の基準面計画に基づいて行われる場合に限られる。 接着剤処理またはシール面仕上げ後の領域については、特徴の種類に応じてHexagon CMMまたはTRIMOS 600Lを使用し、平坦度0.02 mmおよび位置精度0.015 mmについて再検査を行います。.
仕様
| 製品名 | 高精度PVC CNC加工部品サプライヤー |
|---|---|
| メーカー | XCM CNC |
| 工場所在地 | 中国・広東省深圳市 |
| 品質システム | ISO 9001、ISO 13485、IATF 16949、GJB9001C |
| 加工プロセス | CNC 機械加工 |
| 素材 | PVC |
| 素材グレード | 図面検討によるリジッド型 PVC、グレー PVC、CPVC、産業用 PVC |
| 寛容 | +/-標準CNC加工公差±0.03mm |
| 精密公差 | 図面審査に基づき、選定された重要寸法について±0.005 mm |
| 表面粗さ | Ra 3.2 μmのフライス加工、Ra 1.6 μmの精密フライス加工、または図面に基づく旋削加工 |
| 表面処理 | 図面確認によるバリ取り、エッジの平滑化、接着処理前の下地処理、またはシール面の下地処理 |
| 最大部品サイズ | フライス加工 3000 × 1600 × 1400 mm / 旋盤加工 直径 1250 × 2000 mm |
| 検査 | CMM、真円度計、ハイトゲージ、粗さ計、ネジゲージ |
| 用途 | シール面用継手、大型基準パネル、断熱用取り付け部材 |
| 代表的なアプリケーション | 精密PVC構造部品加工 |
| 主な特徴 | 耐薬品性PVCの機械加工、クリープリスクの検討、GD&T管理、基準点に基づく検査 |
| 重要なQC要件 | 材料のトレーサビリティ、熱管理の確認、大型部品の歪みチェック、シール面の検査、後工程での再検査 |
| バッチ範囲 | 試作品から精密リピートオーダーまで |
| MOQ | 1ピース |
| 一般的なリードタイム | 図面審査後10～15営業日 |
| 図面フォーマット | STEP, IGS, DWG, PDF, X_T |
| 二次加工 | バリ取り、エッジの平滑化、接着処理前の下地処理、シール面の下地処理、および寸法再検査 |
| 材料証明書 | 注文条件による材料証明書 |
| 素材の特徴 | 耐薬品性プラスチック、大判加工の検討、自己消火性絶縁材の使用 |
| クリティカル・トレランス・コントロール | 図面検討の結果、平面度 0.02 mm、位置公差 0.015 mm、穴位置 0.015 mm |
用途
タンクのシール面および配管用開口部部品
代表的な部品： 化学薬品用タンク部品、配管継手、耐薬品性支持金具。.
PVCは耐薬品性と大口径加工能力を兼ね備えており、タンク用継手や配管部品の精密な形状に適しています。シール面には0.02 mmの平面度を採用し、CMMによる再検査を行っています。一方、取り付け穴群については、1つの治具内で0.015 mmの位置精度を確保することで、基準点転写誤差を低減しています。.
フィルターの穴パターンおよびパイプ用継手のシール部品
代表的な部品： フィルター部品、パイプコネクタ、分配プレート。.
PVC耐薬品性スーツは、フィルターやパイプ継手のシール精度に適しています。パイプ継手の端面については、真円度0.006 mmおよび振れ0.01 mmの検査が可能であり、分配板の穴については、加工直後に固定基準点による位置検査を行うことで、クリープの影響を低減しています。.
断熱パネルの穴およびブラケット固定用部品
代表的な部品： 断熱ボード、断熱ブラケット、試験用ベースプレート。.
PVCの絶縁性と自己消火性は、基板やブラケットにおける精密な位置決め作業に適しています。大型基板では、0.02 mmの平坦度と±0.005 mmの穴径が採用されており、分散支持によりたわみが低減され、加工時の温度も材料の安全範囲内に収まります。.
換気用取り付け穴および薬品用支持部品
代表的な部品： 耐薬品性ブラケット、換気用継手、タンク用バッフル。.
PVCの耐酸・耐アルカリ性および難燃性は、電気めっき用支持体や換気用金具における精密な穴位置制御に適しています。 多穴ブラケットでは、同一基準点からの位置精度を0.015 mmに設定し、接合部の同軸度は0.012 mmで評価され、バッフルの取り付け面については、平坦度、肉厚、および治具固定が計画されています。.
当社が選ばれる理由
品質システムおよび設備の包括的な対応
当工場では、ISO 9001、ISO 13485、 IATF 16949、およびGJB9001Cに基づいて品質管理プロセスを構築しており、耐薬品性PVC部品、大型パネル、絶縁部品などの製造には、DMG、Mazak、Matsuura、Brotherなどの設備を使用しています。 酸・アルカリタンク、配管継手、絶縁ブラケットの図面審査により、温度管理、治具の変形、接着、および梱包について一括して確認することができます。.
幅広いサイズをカバー
加工対象は、小型コネクタから大型構造部品まで多岐にわたり、PVC絶縁ブラケット、パイプコネクタ、小型耐薬品部品、タンクパネル、水処理用部品、化学機器用保護部品などが含まれます。 3軸の移動範囲は3000 × 1600 × 1400 mm、旋削直径は1250 mmに達します。また、治具、温度制御、クリープリスク、およびその後の接着ニーズについても計画が確定しています。.
低コストCNC加工と品質保証生産を両立する多層設備戦略
XCM CNCでは、中国本土、台湾、日本、および欧州や米国製のCNC設備を採用しています。公差の緩い加工は国内製または台湾製の機械で行い、高精度な加工にはDMGやMazakなどの輸入設備を使用しています。図面の精度要件に合わせて設備を選定することで、要件を満たしつつ加工コストを抑制しています。.
段階別検査サポート
位置、平坦度、および嵌合寸法については、図面の要求事項に応じた段階的な検査計画が適用されます。Hexagon CMM を使用して重要寸法を再確認し、ノギスや高さゲージを用いて通常の寸法を確認します。PVC によるクリープ測定では、測定のタイミングを加工のペースに合わせて行う必要があり、大型部品や接着部位に関する条件は工程文書に明記されています。.
PVC 熱変形およびクリープの制御
PVCの加工温度、クランプ圧力、および切削熱により、寸法変動や応力解放が生じる可能性があります。パラメータの制御、段階的な切削、および多点固定による支持により、変形のリスクを低減します。また、温度が安定した後、精密な形状について再検査を行います。.
よくある質問
CNCで加工されたPVCの部品は、最大どのくらいの大きさまで可能ですか？
3軸の移動範囲は3000×1600×1400 mm、旋削能力は直径1250×2000 mmです。 大型のPVC部品の精度は、板材の応力、治具の変形、および温度上昇の影響を受けるため、平坦度と位置精度は実際の構造および肉厚に基づいて評価されます。
剛性の低いPVC部品において、GD&Tをどのように管理していますか？
PVCは、金属やPEEKなどのエンジニアリングプラスチックに比べて剛性が低いです。GD&Tの管理には、単一セットアップによる基準点の定義、分散支持、および加工直後の迅速な測定が不可欠です。 剛性の高い壁構造物については、平坦度0.02 mm、位置精度0.015 mm、同軸度0.012 mmの評価が可能ですが、薄肉部品や長尺部品については、図面の検討が必要となります。.
PVCのクリープは、精密測定のタイミングにどのような影響を与えるのでしょうか？
PVCは、加工応力が緩和されるにつれてクリープが生じる可能性があるため、精密寸法は時間の経過とともにわずかに変化する場合があります。重要寸法については、加工直後に初期測定を行い、必要に応じて24時間後に再測定を行うことがあります。検査計画は、図面の等級および使用条件に基づいて策定されます。
PVCの精密部品の検査には、どのような検査機器を使用していますか？
Hexagon CMMは位置と平坦度を測定し、TRIMOS 600Lは高さ寸法を検査し、粗さ測定器は表面仕上げを検査します。測定時には、歪みを防ぐために治具の締め付け力を制御しており、大型パネルについてはCMMのテーブル上で多点支持を採用しています。
大型のPVC加工部品において、GD&Tおよび平坦度を管理することは可能ですか？
平面度、位置、および組立面図は図面から評価可能です。一般的な基準精度は、平面度0.02 mm、位置0.015 mmです。大型のPVC部品への適用可能性は、肉厚、治具による支持、およびクリープのリスクに依存しますが、その際、加工基準面と測定基準面は位置合わせが保たれる必要があります。
大型のPVCおよびCNC部品の変形をどのように抑えることができますか？
固定具の分散配置、段階的な材料除去、切削パラメータの制御、および加工中の再検査により、変形のリスクを低減します。肉厚が1.5 mm以上であれば、加工上の安全基準を満たしますが、薄いパネルや大型の平板については、温度上昇、応力状態、および使用条件を考慮した専用の計画が必要です。
