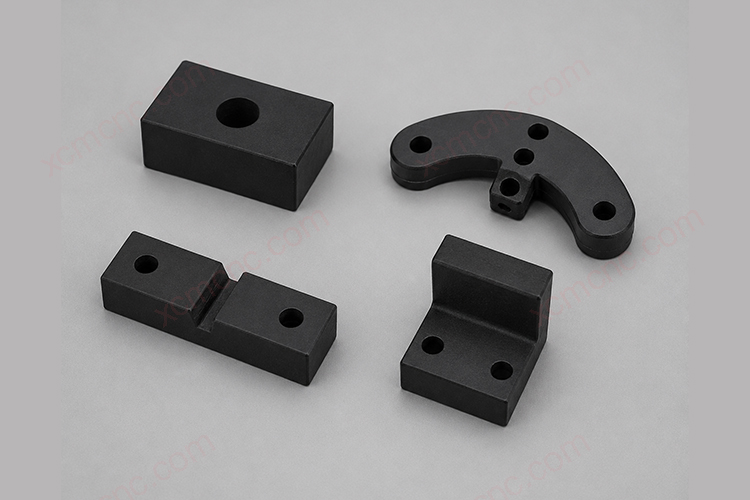

OEM UHMW CNC tornalanmış ve frezelenmiş parça tedarikçisi
Genel Bakış
XCM CNC makineleri, büyük aşınma ve taşıma sistemi projeleri için çizim temelli UHMW torna ve freze işlemleriyle özel parçalar üretmektedir. ISO 9001 ve IATF 16949 sertifikalarına sahip olan fabrika, DMG, Mazak ve diğer ekipmanları kullanır, minimum sipariş miktarı (MOQ) olarak tek parça siparişleri kabul eder ve standart 10-15 günlük teslim süresi sunar. DFM incelemesi, sac yönünü, sabitleme yöntemlerini ve termal deformasyon riskini doğrular. Numuneler ayrıca, düşük hacimli üretime geçilmeden önce yapışmazlık özelliğini, gıda sınıfı gerekliliklerini ve kritik boyutsal kararlılığı da kontrol eder.
Temel Yetkinlikler
- Malzemeler: UHMW-PE doğal, FDA sınıfı UHMW, antistatik UHMW, aşınmaya dayanıklı UHMW (çizim incelemesine göre)
- Tolerans: +/-0,05 mm standart; +/-0,01 mm seçilen kritik özellikler (çizim incelemesine göre, geometriye ve sünme davranışına bağlı olarak)
- Yüzey İşlemi: Ra 3,2 µm standart frezeleme, Ra 1,6 µm hassas frezeleme veya tornalama (çizim incelemesi sonucunda belirlenen özellikler)
- GD&T: Düzlük 0,05 mm, konum 0,03 mm (seçilen delik grupları), eşmerkezlilik ve eksantriklik çizim incelemesi yoluyla belirlenir (UHMW sürünmesi geometrik kararlılığı etkiler)
- Maksimum Boyut: Freze 3000 x 1600 x 1400 mm / Torna Çapı 1250 x 2000 mm
- Yüzey İşlemi: Çekim incelemesi yoluyla çapak alma, kenar yumuşatma, düşük sürtünmeli hazırlık veya gıda ile temas eden işlemler
- Konu: M2-M220, NPT / BSP / G / PT (UHMW'de diş tutunması için yük ve duvar kalınlığının incelenmesi gerekir)
- Teftiş: CMM raporu, FAI raporu, siparişe göre malzeme sertifikası
UHMW Aşırı Aşınma OEM Çizim İncelemesi ve DFM Onay Süreci
Çizim tabanlı DFM incelemesi, numune alınmadan önce seçilen +/-0,01 mm’lik kritik özellikleri ve 0,03 mm’lik konumu sabitler. Doğal, FDA sınıfı, antistatik ve aşınmaya dayanıklı UHMW malzemesinde değişiklik olduğunda, mühendislik kayıtları toleransları, sabitleme referans noktaları ve büyük kılavuz raylar, astarlar ve kayma yastıkları için denetim kalemleri, numune üzerinde yeniden işleme ihtiyacını azaltmak üzere güncellenir.
UHMW Kendinden Yağlamalı Ürün Onayı – Geniş Aşınma Yüzeyleri İçin
Numune onayı, seri üretime geçilmeden önce Ra 1,6 µm hassasiyetinde tornalanmış birleşme yüzeylerini ve 0,05 mm kılavuz yüzey düzlüğünü doğrular. Geniş kayma yüzeyleri, çok delikli montaj ve uzun referans kenarları da ısı kaynaklı boyutsal kaymaları kaydetmek ve çapakların tamamen giderilmesini sağlamak amacıyla seri üretim sürecinde referans olarak kullanılır.
UHMW Montaj Arayüzleri için Büyük Parça Revizyon Kontrolü
Büyük boyutlu UHMW parçalarındaki revizyonlar kapsamında, 0,05 mm düzlük ve 0,03 mm montaj arayüzü delik konumu yeniden kontrol edilir. Plaka kalınlığı, delik sayısı veya kılavuz yüzeylerindeki değişiklikler, 3000 x 1600 x 1400 mm'lik frezeleme alanı içinde sabitleme, tolerans ve yeniden denetim sırasının yeniden değerlendirilmesini gerektirir.
UHMW FDA OEM Denetim ve İzlenebilirlik
FDA sınıfı UHMW, CMM raporu, FAI raporu ve OEM izlenebilirliği için malzeme sertifikasını içerebilir. Numune onayı sonrasında, büyük konveyör kılavuzları, gıda kılavuz şeritleri ve madencilik astarlarında Hexagon CMM ve TRIMOS 600L kullanılarak kritik delik konumları ve düzlük yeniden kontrol edilir; sonuçlar parti bazında sunulur.
Teknik Özellikler
| Ürün Adı | OEM UHMW CNC tornalanmış ve frezelenmiş parça tedarikçisi |
|---|---|
| Üretici firma | XCM CNC |
| Fabrika Konumu | Shenzhen, Guangdong, Çin |
| Kalite Sistemi | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| İşleme Süreci | CNC Torna İşlemi, CNC Freze İşlemi |
| Malzeme | UHMW |
| Malzeme Sınıfı | UHMW-PE doğal, FDA sınıfı UHMW, antistatik UHMW, aşınmaya dayanıklı UHMW (çizim incelemesine göre) |
| Hoşgörü | +/-0,05 mm standart CNC işleme toleransı |
| Hassas Tolerans | Çizim incelemesi sonucunda belirlenen kritik özellikler için +/-0,01 mm |
| Yüzey Pürüzlülüğü | Ra 3,2 µm standart frezeleme, Ra 1,6 µm hassas frezeleme veya tornalama (belirli özellikler) |
| Yüzey İşlemleri | Çekim incelemesi yoluyla çapak alma, kenar yumuşatma, düşük sürtünmeli hazırlık veya gıda ile temas eden işlemler |
| Maksimum Parça Boyutu | Freze 3000 x 1600 x 1400 mm / Torna Çapı 1250 x 2000 mm |
| Teftiş | CMM (Hexagon), yükseklik ölçer (TRIMOS 600L), pürüzlülük ölçer, diş ölçerler |
| Uygulama | Büyük konveyör kılavuzları, gıda hattı aşınma şeritleri, dökme malzeme oluğu astarları |
| Tipik Uygulama | Çizim temelli UHMW taşıma ve aşınma parçaları |
| Temel Özellikler | Aşırı aşınmaya dayanıklı UHMW işleme, düşük sürtünmeli kılavuz incelemesi, DFM incelemesi, numune onayı |
| Kritik Kalite Kontrol Gereklilikleri | Malzeme izlenebilirliği, büyük levhalar için düzlük kontrolü, sünme riski değerlendirmesi, kılavuz yüzey muayenesi, işlem sonrası yeniden muayene |
| Parti Aralığı | 1 parçadan düşük hacimli tekrarlı üretime kadar |
| ADEDI | 1 Adet |
| Tipik Teslim Süresi | Çizim incelemesinden sonra 10-15 iş günü |
| Çizim Formatları | STEP, IGS, DWG, PDF, X_T |
| İkincil Süreç | Çapak alma, kenar yumuşatma, düşük sürtünmeli hazırlık, gıda ile temas eden parçaların işlenmesi ve işleme sonrası yeniden denetim |
| Malzeme Sertifikası | Sipariş gereksinimlerine göre malzeme sertifikası |
| Malzeme Özelliği | Aşınmaya son derece dayanıklı polimer, düşük sürtünmeli büyük parçalar üzerine inceleme, yapışmaz taşıma yüzeyine odaklanma |
| Montaj Özellikleri | Çizim incelemesi yoluyla konveyör kılavuzları, aşınma astarları, oluk levhaları, tamponlar ve gıda hattıyla temas eden parçalar |
Uygulamalar
Büyük Konveyör Kılavuzları ve Zincir Kılavuzları
Tipik parçalar: Kılavuz Rayı, Zincir Kılavuzu, Kayma Şeridi.
UHMW malzemesi, olağanüstü aşınma direnci ve kendinden yağlama özelliği sayesinde sürekli kaymalı kılavuzlar, zincir kılavuzları ve kayma şeritleri için uygundur. DFM incelemesi, kayma yüzeyleri ve uzun referans kenarları için sacın damar yönünü, sabitleme deliklerini ve çarpılma kontrolünü doğrular; numuneler ise gerçek kayma yönünde düzlük ve montaj uyumu açısından test edilir.
Gıda Hattı Yönlendirme Şeritleri ve Ayırma Sıyırıcıları
Tipik parçalar: Kılavuz Şerit, Ayırma Sıyırıcı, Ray Yastığı.
FDA sınıfı UHMW malzemesinin yapışmazlık ve aşınma direnci özellikleri, gıda ve içecek hatlarındaki temas parçaları için uygundur. Çizim incelemesi, kılavuz kenarlarında ve sıyırıcı yüzeylerinde gıda sınıfı malzeme seçimi ve yüzey kalitesi gerekliliklerini teyit ederken, numuneler malzeme sertifikaları ve pürüzlülük kayıtlarını sunmaktadır.
Madencilik Haznesi ve Şut Astarları
Tipik parçalar: Huni Astarı, Şut Astarı, Aşınma Astar Bloğu.
UHMW, aşırı aşınma direnci ve düşük sürtünme özelliği sayesinde dökme malzeme aşınmasına uygundur. Büyük astarların işlenmesinden önce, sac kalınlığı, havşa dağılımı ve gerilim giderme sırası değerlendirilir; 3000 x 1600 mm’lik hareket mesafesi, birleştirilen astar parçalarının sayısını azaltır.
Rıhtım Uçakları ve Denizcilik Aşınma Tamponları
Tipik parçalar: Çamurluk Pedi, Kayma Yolu Pedi, Tampon Astar Bloğu.
UHMW, darbe direnci, deniz suyu direnci ve düşük sürtünme özellikleriyle rıhtım tamponları ve deniz kayma rampaları için uygundur. DFM incelemesi, büyük tamponlar ve kavisli tamponlar için kurulan eğrilikten elde edilen takım yolları ve delik referans noktalarını doğrulamaktadır; numuneler, FAI ve boyutsal kayıtları sağlamaktadır.
Neden Bizi Seçmelisiniz
Kapsamlı Kalite Sistemi ve Ekipman Kapsamı
Fabrika, ISO 9001, ISO 13485, IATF 16949 ve GJB9001C standartları çerçevesinde kalite süreçlerini düzenlemektedir. Büyük boyutlu UHMW aşınma parçaları, kılavuz parçaları ve düşük sürtünmeli kayma parçaları için DMG, Mazak, Matsuura, Brother ve diğer ekipmanlar kullanılmaktadır. Konveyör kılavuzları, astarlar, gıda ile temas eden parçalar ve büyük aşınma plakaları için yapılan çizim incelemesi, çarpılma riskini, düşük hızda kesim ve boyutsal stabilizasyon planlamasını doğrulamaktadır.
Geniş Boyut Kapsamı
İşleme yelpazesi, UHMW kılavuz şeritleri, aşınma kızakları, sıyırıcılar ve düşük sürtünmeli koruyucuların yanı sıra büyük astarlar, konveyör kılavuzları ve yükleme rampası tampon panellerini de içeren küçük konektörlerden büyük yapılara kadar uzanmaktadır. Üç eksenli hareket aralığı 3000 x 1600 x 1400 mm'ye, tornalama çapı ise 1250 mm'ye ulaşır; sabitleme, çarpılma, gerilim giderme ve çalışma sıcaklığı teknik çizimden teyit edilir.
Düşük maliyetli CNC işleme ve kalite güvenceli üretim için kademeli ekipman stratejisi
XCM CNC, Çin anakarası, Tayvan, Japonya, Avrupa veya ABD menşeli CNC ekipmanlarını kullanmaktadır. Geniş yüzey kaba işleme ve standart delik işleme işlemleri için yerli uzun hareket mesafeli makineler kullanılırken, hassas delikler ve eşleşme yüzeyleri için Brother, Matsuura, DMG veya Mazak ekipmanları kullanılır. Ekipmanlar, gerekli hassasiyetten ödün vermeden maliyeti kontrol etmek amacıyla çizim toleranslarına göre seçilir.
UHMW Çizim İncelemesi ve Ön DFM
Sipariş vermeden önce, DFM incelemesi için çizimleri, kayma yönünü, çalışma sıcaklığını ve büyük parçaların sabitlenmesi ile ilgili gereksinimleri gönderin. Bu, çarpılma ve vida dişlerinin tutunma risklerini belirler; ayrıca kılavuzlar, gömlekler ve gıda ile temas eden parçalar için revizyon, referans noktaları ve numune kabul önceliklerini teyit eder.
OEM Revizyon Yanıtı ve İzlenebilirlik
Levha kalınlığı, delikler, kılavuz yüzeyleri veya montaj yöntemindeki değişiklikler, teklif kapsamı, tolerans ve yeniden denetim açısından çizim sürümüyle karşılaştırılarak incelenir. Revizyon verileri ve denetim kayıtları dosyalanır; böylece daha sonraki tekrar siparişlerde önceki proses parametrelerine erişilebilir.
SSS
CNC ile işlenmiş UHMW parçalar ne kadar büyük olabilir?
UHMW parçaları, öncelikle 3000 x 1600 x 1400 mm’lik üç eksenli hareket aralığı ve 1250 x 2000 mm çapında tornalama kapasitesi temelinde değerlendirilebilir. Nihai boyut, sac boyutu, sabitleme desteği, malzeme kaldırma oranı ve çarpılma riskine bağlıdır.
UHMW, aşınmaya maruz kalan parçalarda Naylon veya POM ile karşılaştırıldığında nasıl bir performans sergiliyor?
UHMW, genellikle aşırı aşınma, kendinden yağlama ve büyük kayma parçaları için ilk tercih edilen malzemedir. Sertlik, vida tutma özelliği veya daha kararlı boyutların en önemli olduğu durumlarda ise naylon veya POM genellikle daha uygun seçeneklerdir. Nihai seçim, yük, sıcaklık ve geçme gereksinimlerine bağlıdır.
UHMW parçaları genellikle ne kadar toleransa ulaşabilir?
UHMW standardının toleransı +/-0,05 mm’dir ve belirli özellikler, çizim incelemesi yoluyla +/-0,01 mm hassasiyetle değerlendirilebilir. Sürünme ve termal genleşme değerleri yüksek olduğundan, uzun vadeli kararlılık parça boyutuna, duvar kalınlığına ve çalışma sıcaklığına bağlıdır.
UHMW parçaları, işleme sonrasında dişleri iyi bir şekilde koruyabilir mi?
UHMW, M2 ve daha büyük dişleri işleyebilir; ancak dişlerin sağlam kalması için yük, duvar kalınlığı ve montaj yönteminin ayrı ayrı değerlendirilmesi gerekir. Tekrarlanan sökme işlemleri veya yüksek yükün uygulandığı yerlerde metal uçlar, delikli cıvatalar veya başka bir bağlantı yöntemi gerekebilir.
OEM ve UHMW parçaları için tipik teslim süresi ne kadardır?
Numunelerin hazırlanması genellikle 3-7 gün, standart seri üretim ise 10-15 gün sürer; bu süreler, işin karmaşıklığına ve miktarına bağlı olarak değişebilir. Büyük astarlar veya gerilim giderme işlemi gerektiren parçalar için süreler, DFM incelemesi sırasında kesinleştirilir.
Özel bir fiyat teklifi için hangi çizim dosyalarına ve UHMW detaylarına ihtiyacınız var?
Teklif için STEP, IGES, STP, DWG veya PDF formatında 2D veya 3D çizimler, UHMW kalitesi, toleranslar, miktar ve hizmet bilgileri gereklidir. Büyük levhalar, kılavuz yüzeyler, dişler veya gıda ile temas eden parçalar için numune önceliklerini belirtiniz.
Numune onayı sonrasında UHMW tasarım değişikliklerini nasıl ele alıyorsunuz?
Kalınlık, delikler, kılavuz yüzeyleri veya montajla ilgili değişiklikler yapıldığında, öncelikle çarpılma riski, tolerans ve yeniden denetim değerlendirilmelidir. Yeni bir ilk numune veya denetim güncellemesi gerekliliği, değişiklik kalemi ile teyit edilir ve daha sonraki tekrar siparişler için revizyon kayıtları dosyalanır.
XCM CNC'den CNC İşleme Teklifi İsteyin
Çizimlerinizi bize gönderin. Ekibimiz dosyayı inceleyecek ve bir işleme teklifi ile yanıt verecektir. Adedi: 1 adet, rekabetçi düşük maliyetli fiyatlandırma ile.
E-posta: [email protected] | WhatsApp: +8618638951317
