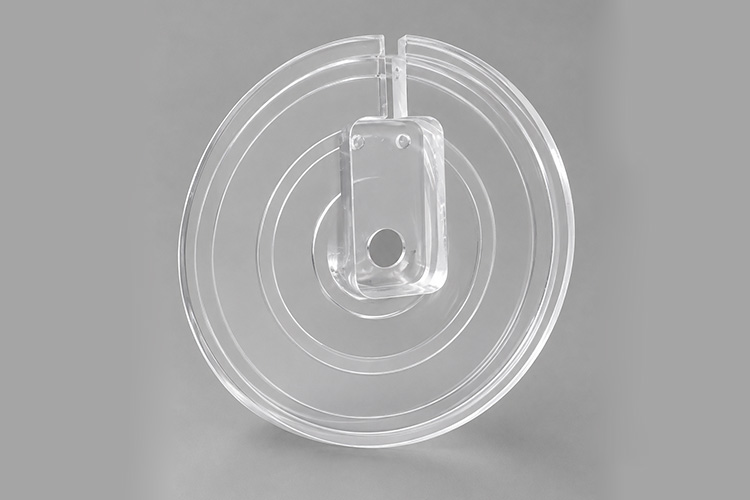

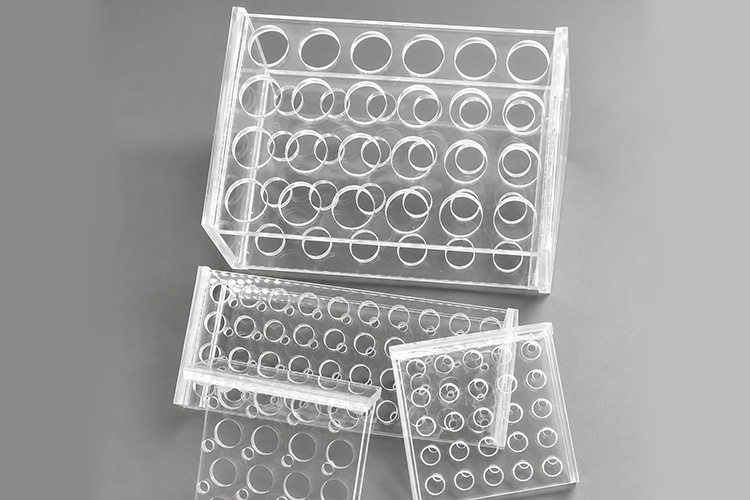

Mecanizado rentable de prototipos en acrílico (PMMA) CNC
Resumen general
XCM CNC ofrece prototipos rápidos de acrílico (PMMA) CNC para la validación del diseño y la verificación del aspecto funcional de ventanas transparentes, guías de luz y componentes de pantallas. La fábrica cuenta con las certificaciones ISO 9001 y ISO 13485 y utiliza equipos Matsuura MX-520, Brother y otros para fabricar muestras con la misma precisión que la producción. La fase de muestreo permite validar la transmisión de la luz, la calidad del pulido de los bordes y las dimensiones de las interfaces de montaje antes de la introducción de la producción en series reducidas. El pedido mínimo es de una unidad; las muestras se fabrican en un plazo de 3 a 7 días, y el plazo de entrega de los lotes es de 10 a 15 días.
Capacidades clave
- Materiales: PMMA, acrílico fundido, acrílico extruido y acrílico de grado óptico: análisis de los planos
- Tolerancia: ±0,03 mm (estándar); ±0,005 mm en características críticas seleccionadas (según revisión del plano)
- Acabado superficial: Superficies fresadas con Ra de 3,2 µm, fresadas o torneadas con precisión con Ra de 1,6 µm, o pulidas, tras revisión de los planos
- GD&T: Posición: 0,015 mm; coaxialidad: 0,02 mm; excentricidad: 0,02 mm (características seleccionadas, según la revisión del plano)
- Tamaño máximo: Fresado: 3000 x 1600 x 1400 mm / Torneado: diámetro 1250 x 2000 mm
- Tratamiento de la superficie: Desbarbado, pulido de cantos, pulido a espejo, pulido a la llama, pulido al vapor, preparación para el pegado o embalaje protector tras la revisión de los planos
- Hilo: M2-M220, NPT / BSP / G / PT
- Prototipo: MOQ 1 pieza; plazo de entrega de la muestra 3-7 días; misma tolerancia que la producción
Plazo de entrega de prototipos de acrílico (PMMA) y precisión de calidad de producción
Las muestras de PMMA tardan entre 3 y 7 días desde la recepción del plano hasta la entrega y presentan la misma precisión que la producción posterior: tolerancia estándar de +/-0,03 mm y precisión de +/-0,005 mm en los elementos específicos, según la revisión del plano. Los centros de mecanizado Brother procesan estructuras regulares y la Matsuura MX-520 se encarga de las características multifacéticas y curvas; el equipamiento y los parámetros de las muestras se transfieren directamente a la producción en serie. Las muestras van acompañadas de informes de inspección dimensional, en los que se confirma, orificio por orificio mediante medición por vídeo, la posición de los orificios funcionales con una precisión de 0,015 mm.
Validación de la superficie funcional del PMMA en muestras de primer artículo
Las caras funcionales transparentes de las muestras de PMMA permiten validar el resultado del pulido y el rendimiento óptico en la fase de primer artículo. Las caras de las guías de luz y las caras estéticas de las ventanas se someten a un pulido de bordes o a un pulido espejo según lo especificado en el plano, mientras que las caras de acoplamiento con una rugosidad Ra de 1,6 µm se comprueban mediante un medidor de rugosidad. Las muestras también se someten a controles para detectar blanqueamiento por tensión, la dirección de las marcas de corte y el astillamiento de los bordes; si se detectan problemas, se ajustan los parámetros de corte y la fijación antes de la producción piloto.
Iteración del diseño de acrílico (PMMA) con comentarios sobre los datos de muestra
Los datos de las muestras, que incluyen la desviación dimensional, la posición y la rugosidad medida, se incorporan al diseño para la siguiente revisión del plano. Durante la iteración, la máquina WanHao VMS-3020G vuelve a comprobar la posición del grupo de orificios con una precisión de 0,015 mm y la planitud con una precisión de 0,02 mm, comparando los cambios entre revisiones. Los parámetros de mecanizado y los resultados de la inspección de cada iteración se archivan para su uso directo en la producción piloto.
Transición de la fase de prueba a la fase piloto del PMMA con continuidad en la inspección
Una vez que las muestras de PMMA superan la aprobación, los datos de inspección, los planos de mecanizado y los parámetros de pulido pasan directamente a la producción piloto de bajo volumen. Las piezas piloto se someten a muestreo siguiendo el plan CMM confirmado en la muestra; las dimensiones críticas y los estándares estéticos de la cara transparente no se ven reducidos por el volumen de producción. Hexagon CMM vuelve a comprobar las características de precisión, TRIMOS 600L comprueba la altura de la cara de referencia y los datos piloto se comparan con los de la muestra en un informe de coherencia.
Especificaciones
| Nombre del producto | Mecanizado rentable de prototipos en acrílico CNC |
|---|---|
| Fabricante | XCM CNC |
| Ubicación de la fábrica | Shenzhen, Guangdong, China |
| Sistema de calidad | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Proceso de mecanizado | Mecanizado de prototipos CNC |
| Material | Acrílico (PMMA) |
| Calidad del material | PMMA, acrílico fundido, acrílico extruido y acrílico de grado óptico: análisis de los planos |
| Tolerancia | +/-0,03 mm de tolerancia estándar de mecanizado CNC |
| Tolerancia de precisión | +/-0,005 mm para las características críticas seleccionadas tras la revisión del plano |
| Rugosidad superficial | Superficies fresadas con Ra de 3,2 µm, fresadas o torneadas con precisión con Ra de 1,6 µm, o pulidas, tras revisión de los planos |
| Tratamiento de superficies | Desbarbado, pulido de cantos, pulido a espejo, pulido a la llama, pulido al vapor, preparación para el pegado o embalaje protector tras la revisión de los planos |
| Tamaño máximo de la pieza | Fresado: 3000 x 1600 x 1400 mm / Torneado: diámetro 1250 x 2000 mm |
| Inspección | CMM (Hexagon Inspector Classic), medición por vídeo 2,5D (WanHao VMS-3020G), medidor de altura (TRIMOS 600L), medidor de rugosidad |
| Aplicación | Ventanas de visualización de prototipos, muestras de guías de luz, pantallas acrílicas de fabricación piloto, piezas de prueba de prismas ópticos |
| Aplicación típica | Piezas ópticas de acrílico: prototipos y series piloto |
| Características principales | Plástico óptico transparente, pedido mínimo de 1 unidad, muestra en un plazo de 3 a 7 días, precisión de nivel de producción, asistencia en la iteración del diseño |
| Requisitos críticos de control de calidad | Trazabilidad de los materiales, revisión de las grietas por tensión, inspección de superficies transparentes, validación del pulido, continuidad de los datos desde la muestra hasta la fase piloto |
| Gama de lotes | MOQ 1 pieza prototipo para construcción piloto |
| MOQ | 1 pieza |
| Plazo de entrega | 10-15 días laborables tras la revisión del dibujo |
| Formatos de dibujo | STEP, IGS, DWG, PDF, X_T |
| Proceso secundario | Desbarbado, pulido de cantos, pulido a espejo, pulido a la llama, pulido al vapor, preparación para el pegado, embalaje protector y nueva inspección tras el pulido |
| Certificado de materiales | Certificado de material por encargo |
| Características del material | Plástico óptico transparente, alta transmisión de la luz (92 %), validación del pulido del prototipo |
| Características de montaje | Ventanas de visualización, detalles de las guías de luz, cubiertas transparentes y superficies de visualización pulidas mediante revisión de planos |
Aplicaciones
Muestras de guías de luz y piezas de prueba de prismas ópticos
Piezas habituales: Placa guía de luz, prisma, lente transparente.
Las muestras de guías de luz y prismas de PMMA pueden estar listas en un plazo de 3 a 7 días para validar la posición de la ranura de la guía de luz (0,015 mm) y la planitud de la superficie de referencia transparente (0,02 mm). La fase de muestras permite comprobar los efectos de las marcas de corte en la conducción de la luz, y las caras del prisma con múltiples ángulos validan la precisión angular en una única configuración de cinco ejes. Una vez aprobado, el plan de mecanizado pasa directamente a la producción de bajo volumen.
Muestras de ventanas de visualización médicas y piezas de validación de la carcasa del caudalímetro
Piezas habituales: Ventana de visualización, carcasa del caudalímetro, protector transparente.
Las muestras de ventanas médicas de PMMA permiten validar las dimensiones de la ranura de sellado, la posición de los orificios de montaje y el pulido de la superficie estética. Los datos de inspección de las muestras se archivan bajo la referencia ISO 13485, y en el informe del primer artículo se detallan, punto por punto, la rugosidad de la superficie funcional (Ra 1,6 µm) y las dimensiones de la interfaz de montaje. Si se detecta riesgo de fisuración por tensión, se ajustan los parámetros antes de la producción piloto.
Muestras de células de visualización y piezas de validación de cubetas
Piezas habituales: Cubeta, célula de observación, pieza de recipiente transparente.
Las muestras de cubetas y celdas de observación de PMMA se centran en las caras internas pulidas y transparentes y en la uniformidad del espesor de las paredes. Las estructuras con un espesor de pared de hasta 1,5 mm permiten verificar los planes de control de deformaciones durante el muestreo, y la transmisión de la luz tras el pulido se compara con las expectativas del diseño. Los datos de la inspección constituyen la base de referencia para la aceptación de la producción piloto.
Muestras de difusores y piezas de prueba para escaparates
Piezas habituales: Placa difusora, cubierta de iluminación, escaparate.
Las muestras de piezas grandes de PMMA para pantallas permiten validar los resultados de la difusión, la calidad del pulido de los bordes y los planes relativos a la película protectora. La fase de muestras determina las ubicaciones de aplicación de la película y el método de protección durante el transporte, y la producción piloto sigue los mismos criterios. Las muestras de paneles grandes utilizan un recorrido de 3000 x 1600 mm para el mecanizado en una sola configuración.
Por qué elegirnos
Cobertura completa del sistema de calidad y los equipos
La fábrica organiza sus procesos de calidad en torno a las normas ISO 9001, ISO 13485, IATF 16949 y GJB9001C, utilizando equipos de DMG, Mazak, Matsuura, Brother y otras marcas para la fabricación de piezas acrílicas transparentes, piezas de guía de luz y piezas para ventanas. En el caso de las piezas de pantalla de PMMA de grado óptico y las ventanas para dispositivos médicos, la revisión de los planos permite confirmar de forma conjunta los requisitos relativos a las herramientas, el pulido, las grietas por tensión y el embalaje protector.
Amplia cobertura de tamaños
El mecanizado puede cubrir necesidades que van desde pequeños conectores hasta grandes piezas estructurales, incluyendo guías de luz de PMMA, ventanas transparentes, prismas pequeños, estructuras de pantalla de mayor tamaño, ventanas de visualización y cubiertas transparentes para equipos. El recorrido en tres ejes alcanza los 3000 x 1600 x 1400 mm y el diámetro de torneado llega a los 1250 mm; el plan real queda sujeto a los requisitos de sujeción, pulido, control de tensiones y protección durante el transporte.
Estrategia escalonada de equipos para mecanizado CNC de bajo coste con producción asegurada
XCM CNC utiliza equipos CNC procedentes de China continental, Taiwán, Japón, Europa o Estados Unidos. Las operaciones que requieren tolerancias más bajas pueden realizarse en máquinas nacionales o de Taiwán, mientras que los trabajos de alta precisión se llevan a cabo con equipos importados, como DMG y Mazak. Adaptar los equipos a las necesidades reales de precisión evita el uso de máquinas con muchas horas de funcionamiento para operaciones sencillas y reduce los costes, al tiempo que se cumplen los requisitos de los planos.
Precisión de las muestras igual a la de la producción
Las muestras de PMMA utilizan el mismo equipo, las mismas herramientas y los mismos parámetros de mecanizado que la producción, lo que permite pasar directamente a la fabricación de pequeños volúmenes tras la aprobación sin necesidad de reconfigurar el equipo. Los puntos de referencia de inspección y los formatos de informe de la fase de muestras se mantienen en las fases piloto y de lotes, lo que reduce la necesidad de repetidas confirmaciones en el traspaso. Las muestras tardan entre 3 y 7 días en completarse y el proceso no requiere ningún otro ajuste antes de la producción en serie tras la aprobación de las muestras.
El resultado polaco se validó primero con muestras
Durante la fase de muestreo se pueden probar los métodos de pulido mecánico, con llama y al vapor para las piezas transparentes de PMMA. Una vez confirmadas la transparencia y la calidad de los bordes, se establece el plan de pulido para la producción. Las muestras permiten comparar los resultados de los distintos métodos de pulido, de modo que el cliente pueda seleccionar el método definitivo a partir de piezas físicas, evitando así descubrir un resultado de pulido inaceptable solo durante la producción en serie.
Preguntas frecuentes
¿Cuál es el plazo de entrega y la cantidad mínima de pedido para las piezas prototipo de acrílico (PMMA)?
El pedido mínimo es de una unidad y las muestras tardan entre 3 y 7 días en estar listas. Las muestras se fabrican con el mismo equipo y los mismos parámetros que la producción, con una precisión constante. El plazo de entrega se calcula en función de la complejidad de la pieza, los requisitos de pulido y el alcance de la inspección. Se aceptan planos en formato STEP, IGES, STP, DWG y PDF.
¿Los prototipos de PMMA tienen la misma tolerancia que las piezas de producción?
Las muestras y la producción siguen la misma norma de tolerancia: +/-0,03 mm para las dimensiones estándar y +/-0,005 mm para los elementos de precisión, según la revisión del plano. El equipamiento, los parámetros de las herramientas y los planes de inspección no reducen la precisión de las piezas individuales; los datos de las muestras pueden servir directamente como referencia para la aceptación en producción.
¿Por qué se agrietan las piezas de acrílico tras el mecanizado o el pulido?
¿Cómo se comprueba la calidad del pulido en las muestras prototipo de PMMA?
Las muestras pueden someterse por separado a pruebas de pulido mecánico, con llama y al vapor; a continuación, los clientes comparan los resultados físicos y seleccionan el método de producción. La rugosidad de la superficie pulida se mide con un instrumento de contacto, mientras que la transparencia y el aspecto se ajustan a la norma del cliente o a la comparación con muestras. A continuación, los parámetros de pulido confirmados se fijan en la ficha del proceso de producción.
¿Qué datos de inspección se incluyen con las piezas prototipo de acrílico?
Las muestras incluyen de serie un informe de inspección dimensional, y entre las características de precisión puede figurar un informe CMM. La posición de los orificios funcionales, la planitud y la rugosidad medidas se detallan característica por característica a modo de referencia para la iteración del diseño y la aceptación de la serie piloto. Los certificados de materiales se suministran según los requisitos del pedido.
¿Cómo se pasa de los prototipos de PMMA a la producción piloto?
Una vez aprobada la muestra, los planes de mecanizado, los puntos de referencia de inspección y los parámetros de pulido pasan directamente a la producción piloto de bajo volumen sin necesidad de volver a depurar el equipo. Las piezas piloto se someten a muestreo según las normas de inspección de muestras, y las dimensiones críticas y los requisitos estéticos de la superficie transparente no se ven mermados. Si en la fase de muestreo se produce un cambio de diseño, la revisión actualizada del plano y los datos de inspección se archivan conjuntamente.
