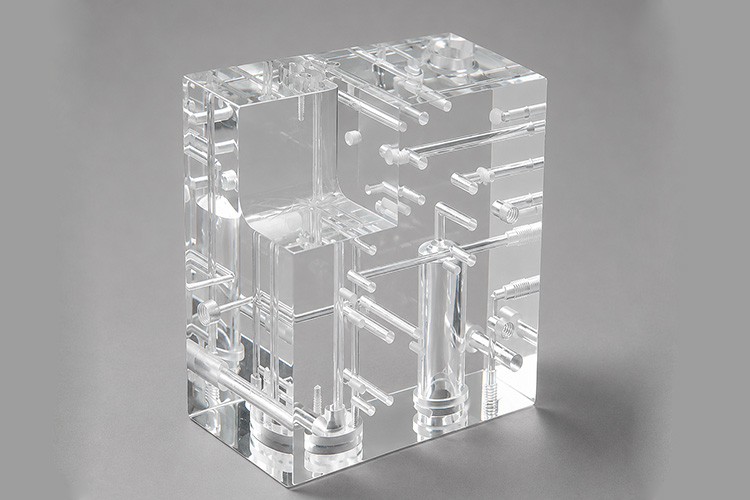

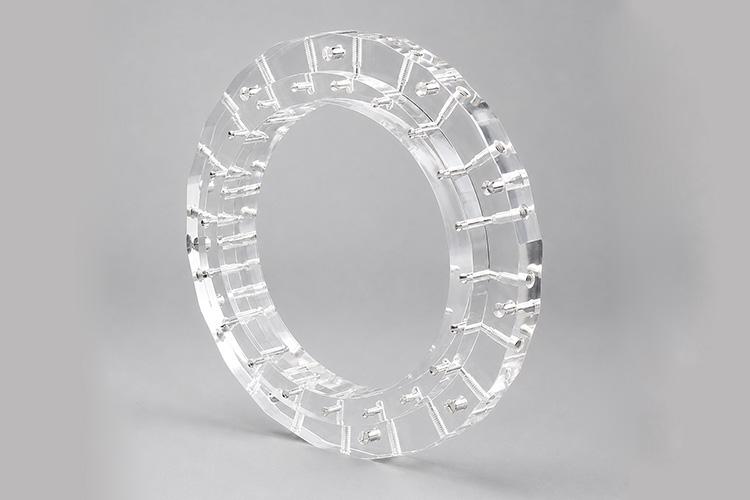

Proveedor de piezas mecanizadas en acrílico (PMMA) CNC de alta precisión

XCM CNC ofrece un mecanizado de precisión de acrílico (PMMA) CNC con una evaluación del proceso centrada en las tolerancias críticas, el control de GD&T y la inspección CMM. Con certificación según las normas ISO 9001 y ISO 13485, la fábrica utiliza una máquina de cinco ejes Matsuura MX-520 y un sistema Hexagon CMM para realizar operaciones de precisión en ventanas transparentes, orificios en placas conductoras de luz y superficies de montaje pulidas. Las grietas por tensión, las astillas en los bordes y el margen de pulido son comprobaciones prioritarias durante la evaluación del proceso; las muestras verifican una posición de 0,015 mm y una planitud de 0,02 mm. El pedido mínimo es de una pieza y las muestras tardan entre 3 y 7 días.

Estrategia de referencia GD&T para acrílico (PMMA) en elementos transparentes de precisión

Los puntos de referencia de mecanizado para las piezas de PMMA de precisión se establecen durante la evaluación del proceso. Se verifica una cara de referencia con una planitud de 0,02 mm en un Hexagon CMM, que pasa a ser el punto de partida de la inspección para los orificios y las caras de acoplamiento posteriores. Los grupos de orificios con una precisión de posicionamiento de 0,015 mm se suelen mecanizar en una sola fijación para evitar el error acumulado de reubicación. La selección de los puntos de referencia para los orificios de montaje de las guías de luz y las ventanas se evalúa en función de las caras funcionales y la dirección de montaje.

Control de posición de patrones de orificios de PMMA con mecanizado en una sola sujeción

Cuando se fresan grupos de orificios de PMMA en una sola configuración en un centro de mecanizado Brother, la posición se puede controlar con una precisión de 0,015 mm y la tolerancia de la superficie de acoplamiento de +/-0,03 mm se mantiene dentro de los límites del mecanizado estándar. Los orificios de acoplamiento de precisión pueden ajustarse a ±0,005 mm mediante una revisión de los planos; a continuación, la máquina de medición por vídeo WanHao VMS-3020G vuelve a comprobar la desviación orificio por orificio. Los efectos del rebote y la dilatación térmica se compensan en los parámetros de avance y los métodos de refrigeración.

Clasificación de rugosidad superficial para interfaces funcionales de acrílico (PMMA)

La rugosidad de las caras funcionales del PMMA se clasifica según su uso: Ra 3,2 µm para caras fresadas normales, Ra 1,6 µm para caras de acoplamiento y montaje de precisión, y una mayor suavidad estética mediante un pulido posterior. Las superficies de acoplamiento con Ra de 1,6 µm se inspeccionan junto con una coaxialidad seleccionada de 0,02 mm y una excentricidad circular de 0,02 mm. Un medidor de rugosidad por contacto sigue la ubicación y la dirección de inspección especificadas en el plano.

Verificación de precisión del PMMA tras el pulido y el tratamiento superficial

Tras el pulido de cantos o el pulido espejo, se vuelven a comprobar las dimensiones críticas del PMMA tomando como referencia sus puntos de referencia originales. Las características con una precisión de +/-0,005 mm conservan el margen de pulido antes del acabado; a continuación, un Hexagon CMM verifica que la posición y la planitud se mantengan dentro de las tolerancias. En el caso de las caras transparentes de las guías de luz y las ventanas de visualización, un medidor de altura TRIMOS 600L facilita las comprobaciones de la altura de referencia, y los datos de la reinspección se incluyen en el informe FAI.

Cobertura completa del sistema de calidad y los equipos

La fábrica organiza sus procesos de calidad en torno a las normas ISO 9001, ISO 13485, IATF 16949 y GJB9001C, utilizando equipos de DMG, Mazak, Matsuura, Brother y otras marcas para la fabricación de piezas acrílicas transparentes, piezas de guía de luz y piezas para ventanas. En el caso de las piezas de pantalla de PMMA de grado óptico y las ventanas para dispositivos médicos, la revisión de los planos permite confirmar de forma conjunta los requisitos relativos a las herramientas, el pulido, las grietas por tensión y el embalaje protector.

Amplia cobertura de tamaños

El mecanizado puede cubrir necesidades que van desde pequeños conectores hasta grandes piezas estructurales, incluyendo guías de luz de PMMA, ventanas transparentes, prismas pequeños, estructuras de pantalla de mayor tamaño, ventanas de visualización y cubiertas transparentes para equipos. El recorrido en tres ejes alcanza los 3000 x 1600 x 1400 mm y el diámetro de torneado llega a los 1250 mm; el plan real queda sujeto a los requisitos de sujeción, pulido, control de tensiones y protección durante el transporte.

Estrategia escalonada de equipos para mecanizado CNC de bajo coste con producción asegurada

XCM CNC utiliza equipos CNC procedentes de China continental, Taiwán, Japón, Europa o Estados Unidos. Las operaciones que requieren tolerancias más bajas pueden realizarse en máquinas nacionales o de Taiwán, mientras que los trabajos de alta precisión se llevan a cabo con equipos importados, como DMG y Mazak. Adaptar los equipos a las necesidades reales de precisión evita el uso de máquinas con muchas horas de funcionamiento para operaciones sencillas y reduce los costes, al tiempo que se cumplen los requisitos de los planos.

Inspección de planos de referencia graduados y verificación completa de GD&T

La planitud, la posición, la coaxialidad y la excentricidad circular de las piezas de precisión de PMMA se evalúan según los grados especificados en el plano, en lugar de aplicar valores límite a cada estructura transparente. Hexagon CMM se encarga de la posición y la coaxialidad, la medición por vídeo de WanHao vuelve a comprobar la desviación de los grupos de orificios y el medidor de rugosidad verifica punto por punto los valores Ra de las caras funcionales. El plan de inspección se establece durante la evaluación del proceso y los resultados se registran en el informe de la inspección final (FAI).

Control de tensiones y estrategia de mecanizado de caras transparentes

Las herramientas afiladas, los parámetros de baja fuerza de corte y una presión de sujeción adecuada controlan la acumulación de tensiones en el PMMA y reducen el riesgo de agrietamiento y astillamiento. La dirección de las marcas de corte y el margen de los bordes para las piezas de grado óptico se planifican durante la evaluación, y el cambio dimensional tras el pulido se incluye en el margen de precisión. En el caso de paredes delgadas de hasta 1,5 mm, el corte por capas y la reinspección durante el proceso confirman que la deformación se mantiene dentro de unos límites aceptables.
