記事を読むアルミニウムは、MIG、TIG、摩擦撹拌、抵抗、プラズマアーク、電子ビーム、およびその他のプロセスによって接合することができます。 本実用比較では、MIG溶接装置、転送モード、気孔制御、溝の設計、および溶接パラメータに焦点を当てています。また、TIG溶接装置、交流溶接時の挙動、溶接パラメータ、および溶加線の技術についても取り上げています。さらに、摩擦撹拌溶接の工具、材料の流れ、利点、および限界についても解説しています。 詳細な表には、出典が推奨する厚さ範囲、電流、電圧、ガス流量、ワイヤサイズ、およびパス数が記載されています。階層化された手順および表にまとめられたすべての技術的値は、技術的な比較を直接行うために引き続き利用可能です。
アルミニウム合金は非常に広く使用されているため、その溶接プロセスには現在、パルス式ガスメタルアーク溶接、交流ガスタングステンアーク溶接(TIG)、摩擦撹拌溶接などが含まれている。
| プロセス | 工業用純アルミニウム | Al-Mn合金 | Al-Mg合金 | 適用板厚(mm) | 備考 | |
|---|---|---|---|---|---|---|
| 1100 | 3003 | 5083 | 推奨 | 使用可 | ||
| TIG | 良好 | 良好 | 良好 | 1–10 | 0.9–25 | フィラーの有無にかかわらず、厚いプレートを予熱し、ACを使用してください。 |
| MIG | 良好 | 良好 | 良好 | 8以上 | 4以上 | 電極としてワイヤーを使用する。厚板を予熱し、熱を保持する。DCEPを使用する。 |
| パルスMIG | 良好 | 良好 | 良好 | 2以上 | 1.6–8 | 薄いシートに適しています。 |
| 被覆アーク溶接 | 可 | 可 | 非常に悪い | 3–8 | — | 予熱が必要;操作性が悪い;DCEPを使用すること。 |
| 抵抗スポット溶接またはシーム溶接 | 可 | 可 | 良好 | 0.7–3 | 0.1–4 | 大電流が必要です。 |
アルミニウム合金は、一般的に熱間・冷間加工性および溶接性に優れており、従来の溶融接合プロセスによって接合することができます。一般的な方法としては、ガスシールドアーク溶接、アルゴンアーク溶接、プラズマアーク溶接、抵抗溶接、電子ビーム溶接などが挙げられます。特に、熱出力が高く、エネルギーが集中し、効果的なシールドが得られるプロセスが適しています。
現在、鉄道車両の製造において、溶接は主に自動化されたガスシールド溶接法によって行われている。レーザー・アークハイブリッド溶接などの先進的な手法については、依然としてプロセス開発の段階にあり、限られた範囲での適用試験が行われている。

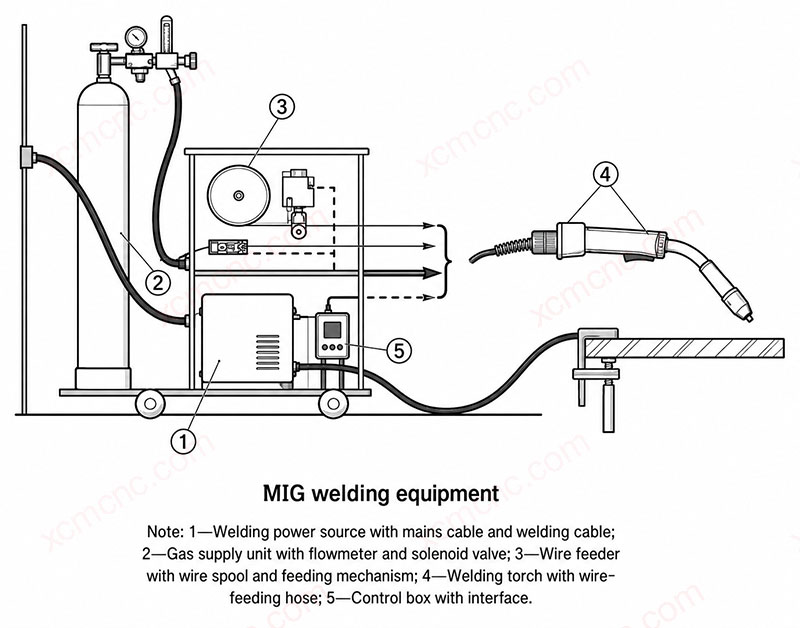

MIG溶接システムは、主に電源、コントローラー、ワイヤフィーダー、溶接ガン、ケーブルアセンブリ、およびアースリードで構成されています。

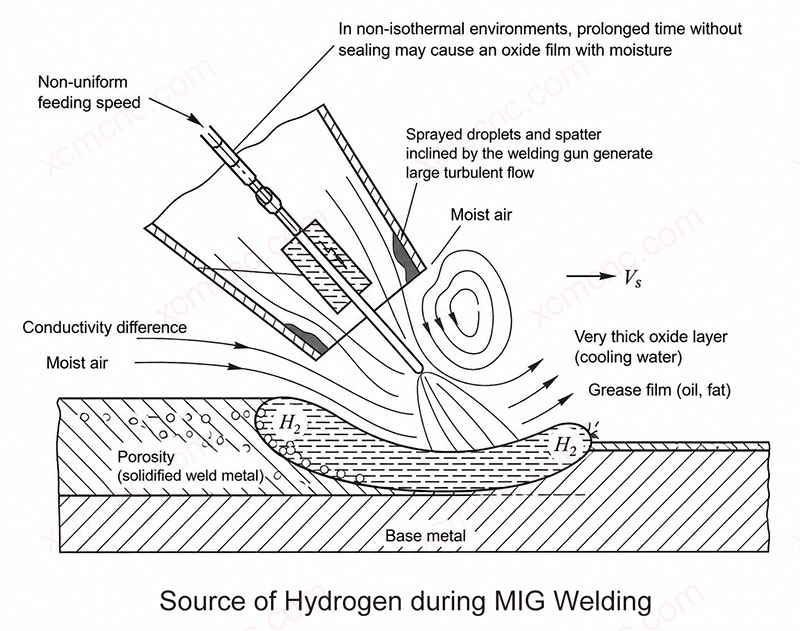

MIG溶接は生産性が高く、特に大電流のMIG溶接は厚板に適しています。溶接後の歪みは多少大きくなり、品質は装置の性能にも左右されます。溶接部の気孔を抑制することが最大の課題です。水素はいくつかの経路から混入する可能性があります。

3つの溶着モードは、ショートサーキット、スプレー、およびプロジェクテッドスプレーです。ショートサーキットは、パチパチという音を伴う短いアークを使用し、溶込みが浅いのが特徴です。主に、肉厚1~2 mmのフィレット接合や突合せ継手に、低電流および0.8 mmまたは1.0 mmのワイヤを使用して行われます。 スプレー転送は、笛のような音がする長いアークを伴い、狭く深い指状の溶け込みを生じます。側面の溶着不全、気孔、亀裂が生じる可能性があります。 プロジェクテッド・スプレー転送は、アークがやや長く、穏やかな「パチッ」という音がします。盆地状の溶込みプロファイルが形成され、浅い短絡転送の溶込みや指状のスプレー転送の溶込みに比べて、より優れた機械的特性を示します。
アルミニウムのMIG溶接には、一般にプロジェクテッド・スプレー転移が推奨されます。

通常、シールドガスにはアルゴンが用いられます。Ar-He混合ガスを使用すると、効率が向上し、気孔率を低減できます。ワイヤ送給速度、ガンの角度、溶接速度、ノズルの高さは適切に制御する必要があります。金属製スプリングライナーの代わりにPTFEまたはナイロン製ライナーを使用し、鋸歯状のドライブロールは使用しないでください。
| 板厚(mm) | 開先 | 角度(°) | 隙間(mm) | ルートフェイス | 線径(mm) | ワイヤ送給速度(m/min) | 電流(A) | 電圧(V) | パス |
|---|---|---|---|---|---|---|---|---|---|
| 2 | I | — | 0 | 2 | 0.8 | 5.0 | 110 | 20 | 1 |
| 4 | I | — | 0 | 4 | 1.2 | 3.1 | 170 | 22 | 1 |
| 5 | I | — | 0 | 5 | 1.6 | 4.3 | 200 | 25 | 1 |
| Y | 70 | 0 | 1.5 | 1.6 | 5.6 | 160 | 22 | 1 | |
| 6 | I | — | 0 | 6 | 1.6 | 7.1 | 230 | 26 | 1 |
| Y | 70 | 0 | 1.5 | 1.6 | 6.0 | 170 | 22 | 1 | |
| 8 | Y | 70 | 0 | 1.5 | 1.6 | 1.L 6.8 | 220 | 26 | 2 |
| 2.L 6.8 | 220 | 26 | |||||||
| 10 | Y | 60 | 0 | 2.0 | 1.6 | 1.L 6.2 | 220 | 26 | 3 |
| 2.L 6.0 | 200 | 24 | |||||||
| G 7.2 | 230 | 26 | |||||||
| 12 | Y | 60 | 0 | 1.5 | 1.2 | 1.L 13.7 | 240 | 26 | 3 |
| 2.L 12.2 | 220 | 26 | |||||||
| G 15.6 | 250 | 28 |
注: 1.L = 1回目の溶接パス;2.L = 2回目の溶接パス;溶加材は母材と一致;シールドガスはAr;G = 裏面溶接パス。

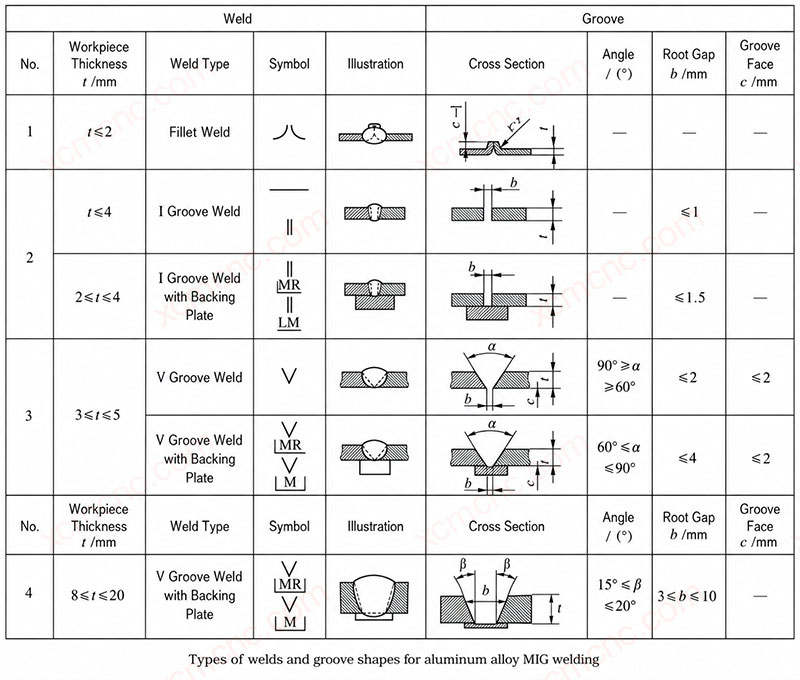

接合部の形状は、材料の厚さと構造設計によって決まります。アルミニウムの溝角は、根元部に欠陥が生じやすいため、鋼の溝角よりも大きくする必要があります。開口部を大きくすることで、根元部の状態が改善されます。

水平位置では、銃身を進行方向に向けて、垂直から5°~20°の角度に保ち、ワイヤーは熱をより強く放散する側に向かって傾ける。
厚さが8 mmを超える材料の場合は、複数回の溶接パスが必要です。アルミニウム溶接の欠陥の多くは根元で発生するため、根元パスは極めて重要です。溶着金属が根元を覆って欠陥を閉じ込めないよう、レッグサイズを小さくして高速で溶接してください。

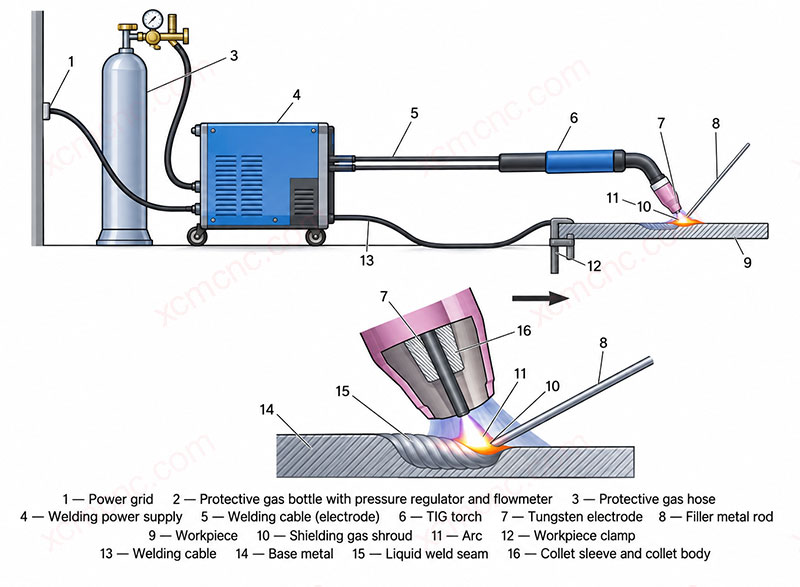

TIG溶接システムは、主に溶接電源、コントローラ、およびトーチで構成されています。

TIG溶接は薄板に適しており、歪みが少なく、気孔率が低く、要求の厳しい製品にも高品質な仕上がりをもたらします。裏面ガスシールドを併用したAC TIG溶接を使用してください。負の半周期で酸化膜を除去し、正の半周期でタングステンの過熱を抑えます。 気孔が発生する主な原因としては、純度の低いアルゴン、ワイヤや溝の汚れ、不十分なシールド、不適切なパラメータ設定、電極の突出過多、アークが長すぎる、あるいはアークが不安定であることが挙げられます。
| 板厚(mm) | 開先 | タングステン電極径(mm) | 電流(A) | フィラーワイヤー(mm) | Ar流量(L/min) | 層数 |
|---|---|---|---|---|---|---|
| 1 | Ⅱ | 1.6 | 50–60 | 2 | 4–5 | 1 |
| 2 | Ⅱ | 2.4 | 60–90 | 2 | 5–6 | 1 |
| 3 | Ⅱ | 2.4 | 90–150 | 3 | 5–6 | 1 |
| 4 | Ⅱ | 3.2 | 150–180 | 3 | 6–8 | 1 |
| 6 | V | 3.2 | 180–240 | 4 | 8–10 | 2 |
| 8 | V | 4.0 | 200–280 | 4 | 8–10 | 2 |
| 10 | V | 4.8 | 260–350 | 5 | 10–12 | 2–3 |
| 12 | V | 6.4 | 320–400 | 5 | 12–14 | 3 |

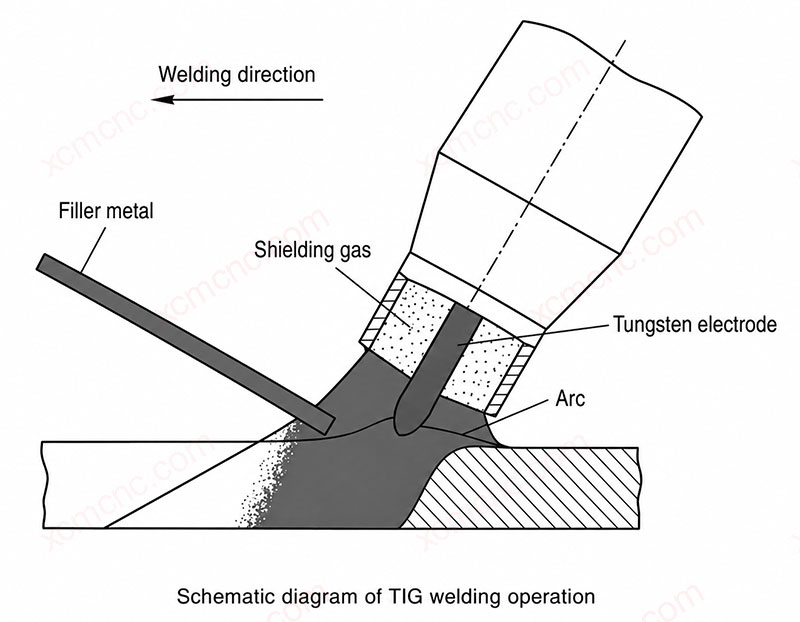

右利きの溶接工が通常用いる手法は、フォアハンド溶接です。右手にトーチ、左手にワイヤを持ち、トーチを右に20°傾け、ワークピースに対して15°の角度で溶接池に向かってワイヤを送ります。
まず、アークで溶融池を形成します。アークの下から、前後に繰り返し動かしながらワイヤを溶融池に送り込みます。ワイヤをアークの下にあまり深く入れすぎると、溶融池の温度が低下してしまうため、注意してください。ワイヤの先端を溶融池の前端に溶かし込み、ワイヤがシールドガスの被覆範囲内に収まるようにしてください。

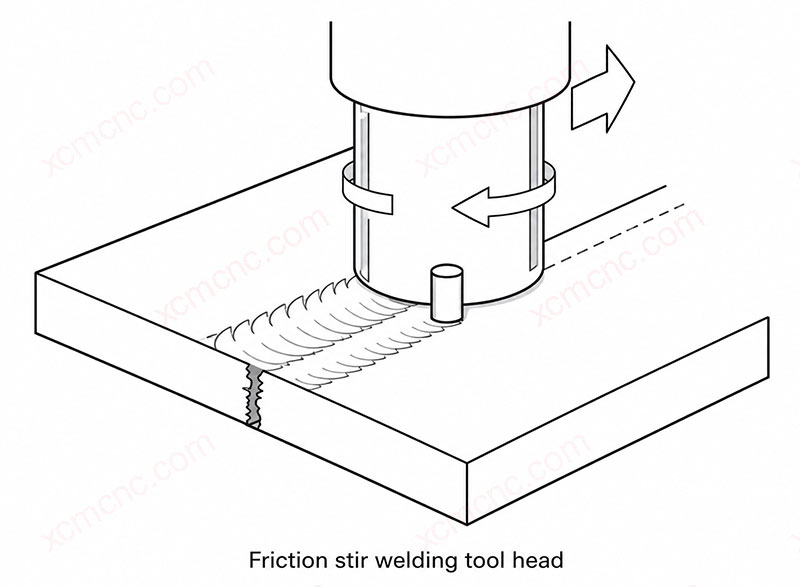

この加工は、成形ピン、ホルダー、および円筒状の肩部から構成される回転工具によって行われる。

回転する工具は、継ぎ目に沿って移動するにつれて、摩擦熱を継ぎ目に伝達し、材料を可塑化された熱可塑性状態に導きます。作業開始時、プロファイル加工されたピンが高速で回転しながら継ぎ目に入り込みます。ピンと金属との間の摩擦によって熱可塑性層が形成されると同時に、肩部との接触によってさらなる熱が供給されます。 可塑化された金属は、工具の前方から後方へと継続的に移動し、空隙を埋めていきます。溶接部では、圧縮、摩擦発熱、塑性変形、熱伝達、拡散、および再結晶が生じます。
メリットとしては、次のようなものがあります:
制限事項には以下のものがあります:
