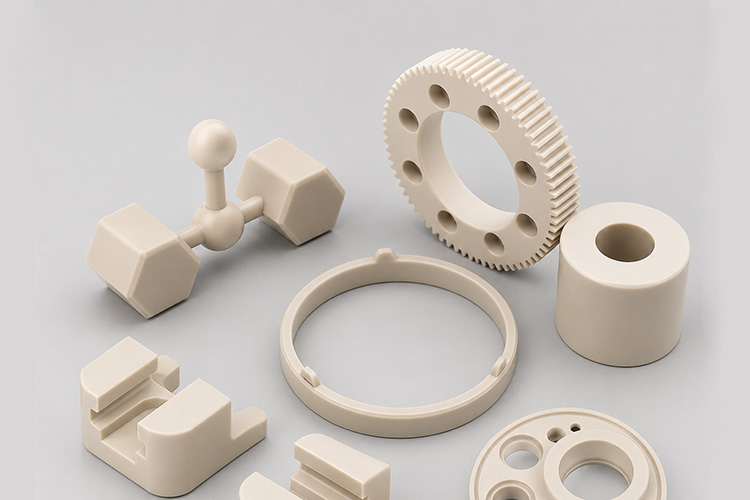

高精度PEEK CNC機械加工部品サプライヤー

XCM CNCは、図面で規定された穴パターン、嵌合面、高温構造に対し、重要公差、治具基準、CMM検査を軸に高精度PEEK加工を計画します。

±0.005 mmの公差が設定された形状、0.02 mmの穴位置、および0.02 mmの同軸度について、工程レビューでは過熱、材料の回復、および工程後の再検査に重点が置かれます。量産開始前には、サンプルを用いて位置および同軸度の特性を検証します。

PEEK 精密基準形状に対するGD&T管理

PEEKの精密基準点は、治具のリリース前に、0.02 mmの平坦度および0.02 mmの位置公差に基づいて確認することができます。 重要な基準面、取り付け穴、および動きに敏感な構造については、図面の基準点に基づいてCMMの検査を行う必要があり、できれば1回のセットアップで実施することが望ましい。多面部品の場合、累積誤差を制限するために、工程評価の段階で基準点転写の順序を定義する。

PEEK：穴配置の精度を確保するためのシングルセットアップ加工

PEEKの穴パターンは、1回のセットアップで基準チェーンを定義することで、0.02 mmの穴位置精度および0.02 mmの同軸度を実現できます。 薄肉、高温、または嵌合面を伴うプロジェクトにおける重要な穴や嵌合フィーチャーについては、図面レビューの際に回復性の確認が必要です。また、直径3 mm未満の穴や、深さ対直径比が5:1を超える穴については、工具の剛性および切りくず排出に関するレビューも必要です。

PEEK 重要嵌合面における嵌合面の仕上げ

PEEKの嵌合特性については、重要嵌合の評価において、バージングレードの部品におけるRa 1.6 μmの旋削面と、GF充填グレードにおけるRa 2.5 μmの旋削面を組み合わせることができます。 穴、端面、および同軸部における円筒度0.02 mmおよび振れ0.02 mmが、検査方法とともに確認されています。直径の3倍を超える嵌合の場合、粗さの一貫性が実際の組立状態に影響を与える可能性があります。

PEEK 厳密な公差が要求される部品の仕上げ後検査

仕上げ加工後、±0.005 mmのPEEK仕様を維持できるのは、再検査が同一の基準図面に基づいて行われる場合に限られます。 クリーンハンドリングまたはエッジ研磨仕上げが施される重要箇所については、0.02 mmの平坦度および0.02 mmの位置公差のチェックが必要です。熱処理や応力除去を含む加工を行う場合、安定化後に重要寸法を再測定します。

品質システムおよび対象機器の範囲

XCM CNCは、ISO 9001、ISO 13485、 IATF 16949、およびGJB9001Cに準拠した品質プロセスに基づき、DMG、Mazak、Matsuura、Brotherなどのブランドの設備を用いて、旋削、フライス加工、および高温精密ポリマー部品の製造を行っています。 バージン材、カーボン充填材、またはガラス充填材を用いたPEEKの場合、図面レビューを通じて、材料グレード、過熱リスク、および医療用または耐薬品性の要件について検討することができます。

コネクタから構造部品までのサイズ範囲

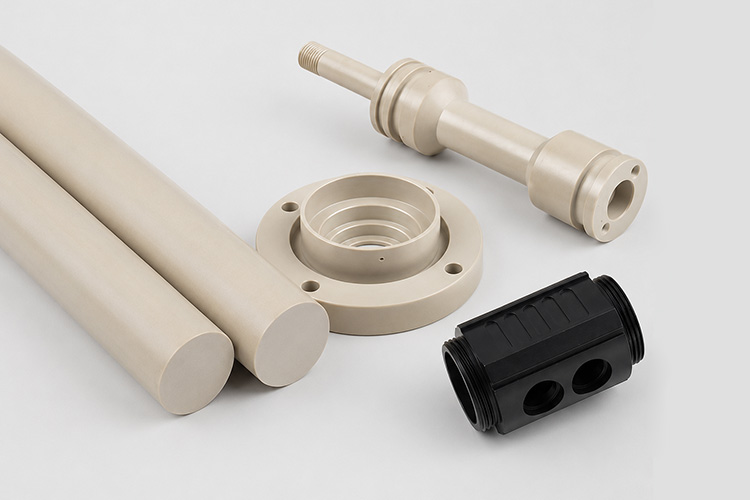

加工対象は、小型コネクタから大型構造部品まで多岐にわたり、PEEK絶縁体、ベアリング座、高温用精密部品、プレート、ハウジング、金属代替構造物などが含まれます。 3軸の移動範囲は3000 × 1600 × 1400 mm、旋削能力は直径1250 × 2000 mmに達しますが、これは治具、材質、熱変形の審査結果によるものです。

コストと品質を両立する段階別設備戦略

XCM CNCでは、中国本土、台湾、日本、欧州、米国製の設備を段階的に組み合わせて使用しています。 標準公差の加工は国内製または台湾製の設備で対応可能ですが、高精度な加工についてはDMGやMazakなどの輸入機が割り当てられています。設備は実際の公差要件に合わせて選定されているため、単純な加工で稼働時間の長い高精度設備の稼働時間を無駄にすることはありません。

高精度PEEK向けクローズドループ検査

GD&T、嵌合面の粗さ、および重要穴の位置については、すべての形状要素に公差限界を適用するのではなく、段階的に確認が行われます。また、260℃での連続使用を想定したプロジェクトでは、初期審査の段階で、熱的条件、材料グレード、および再検査の要件も検討対象となります。

加工中の熱変形を抑制

PEEKプロセス管理では、過熱、薄肉部の回復、および充填材入りグレードの加工特性の違いを考慮し、寸法ドリフトや表面の引き抜きを低減します。高精度部品については、必要な再検査項目を口頭での指示にとどめるのではなく、注文書に明記します。
