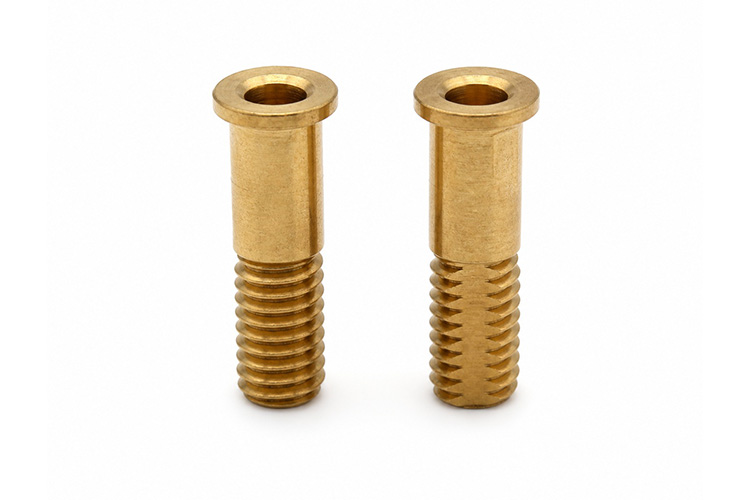

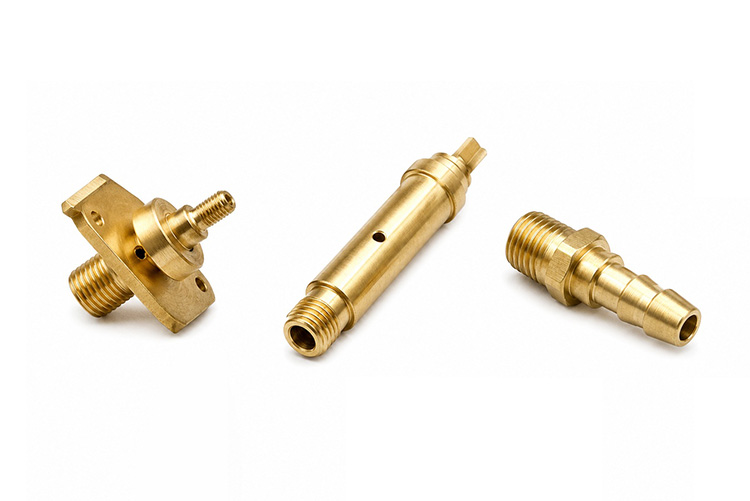

Поставщик недорогих деталей из латуни, обработанных на ЧПУ
Обзор
XCM CNC предлагает подход к обработке латуни CNC, ориентированный на снижение затрат и основанный на выборе марки между вариантами C360 и без свинца, стандартизации размеров клемм и фитингов, а также оптимизации допусков и требований к поверхности на некритичных поверхностях. Работая в соответствии с системами качества ISO 9001 и IATF 16949 на обрабатывающих центрах Brother и Taichung, цель состоит в том, чтобы обеспечить более жесткий контроль только на критических проводящих позициях, одновременно рассматривая использование запасов прутка, количество установок и необходимое покрытие в рамках одной и той же модели затрат. MOQ может начинаться от 1 штуки, а стандартное время выполнения заказа часто рассматривается в диапазоне 10-15 дней. Дешевые услуги по обработке на станках с ЧПУ от прямого поставщика завода.
Ключевые возможности
Параметры обработки и допуски
- Материалы: C360 (латунь со свободной резкой), C260 (патронная латунь), C510 (фосфористая бронза), выбираются по проводимости, отсутствию свинца и стоимости
- Терпимость: +/-0,003 мм (+/-0,00012 дюйма), точность IT5 или IT6, подгонка вала/отверстия ±0,01 мм; доступны h6/H7
- Отделка поверхности: Ra 3,2 мкм общие обработанные поверхности, Ra 1,6 мкм функциональные контактные поверхности, Ra 0,8 мкм точеные поверхности
- GD&T: Соосность 0,012 мм, биение 0,01 мм, цилиндричность 0,011 мм, округлость 0,006 мм, положение 0,015 мм
- Максимальный размер: 3-осевой фрезерный 3000 × 1600 × 1400 мм; токарный диаметр 1250 × длина 2000 мм
- Обработка поверхности: Никелирование, покрытие против потускнения, пассивация, полировка - наносится на функциональные поверхности по заказу.
- Нить: Внутренние от M1.4, внешние от M2.0, до M220; трубная резьба NPT / BSP / G / PT; глубина до 4×D
- Заметка о стоимости: Стандартные ±0,03 мм и Ra 3,2 мкм включены в базовую стоимость обработки; более жесткие спецификации оплачиваются отдельно
Стандартные допуски и отделка поверхности включены в базовую стоимость
Стандартный допуск латуни +/-0,03 мм и общая чистота поверхности Ra 3,2 мкм включены в базовую цену обработки без дополнительных затрат на точность. Только токопроводящие поверхности, посадочные отверстия или уплотнительные поверхности, которые необходимо подтянуть до +/-0,01 мм или Ra 0,8 мкм, оцениваются отдельно. Эта модель градации подходит для клемм, фитингов и втулок, поскольку стоимость определяется только теми характеристиками, которые действительно влияют на работу.
Выбор марки латуни для проектов с ограниченным бюджетом
Латунь C360 для свободной обработки является практичным выбором для многих клемм и фитингов, поскольку она эффективно режет и уменьшает износ инструмента. Латунь C260 и C510 можно зарезервировать для позиций, требующих особой формовки, износа или бессвинцовых характеристик. Разделение по классам позволяет избежать использования более дорогого материала для всей детали, а стандартизированные размеры прутков улучшают использование и снижают количество брака.
Обзор DFM для стандартизации резьбы, отверстий и элементов
Стандартные резьбы свыше M2.0 с глубиной в пределах 4xD и обычные отверстия размером более 0,5 мм обычно могут быть обработаны на стандартном оборудовании с контролируемым временем цикла и стоимостью инструмента. В ходе анализа DFM можно в первую очередь отметить слишком глубокие микроотверстия с глубиной более L/D 10, сверхтонкие резьбы менее M1.4 и нестандартные пазы, чтобы оценить, нужно ли их приводить к более стандартной геометрии. Стандартизация размеров резьбы и пазов помогает сократить замену инструмента и связанное с этим машинное время.
Оптимизация затрат на покрытие и последующую обработку с помощью градации характеристик
Никелирование, обработка против потускнения и сопутствующая постобработка могут быть применены только к функциональным проводящим или внешним поверхностям, в то время как некритичные поверхности остаются в обработанном состоянии. Целостное покрытие и повторная проверка деталей обычно дороже, чем градуированная обработка, поэтому объем покрытия подтверждается при составлении сметы, чтобы избежать лишних затрат при серийном производстве.
Технические характеристики
| Название продукта | Экономичные латунные CNC обработанные детали |
|---|---|
| Производитель | XCM CNC |
| Расположение завода | Шэньчжэнь, Гуандун, Китай |
| Система качества | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Процесс обработки | Токарная обработка CNC, фрезерование CNC, сверление, нарезание резьбы, снятие заусенцев |
| Материал | Латунь |
| Класс материала | C360, C260, C510 выбираются по проводимости, отсутствию свинца и стоимости |
| Толерантность | +/-0,03 мм стандартный допуск CNC, более точные критические размеры - по чертежу |
| Шероховатость поверхности | Ra 3,2 мкм общие обработанные поверхности, Ra 1,6 мкм функциональные поверхности по требованию |
| Обработка поверхности | Общее гальваническое покрытие, покрытие против потускнения или полировка по функциональному признаку |
| Инспекция | Контроль размеров и выборочный контроль по требованию заказа |
| Приложение | Общие клеммы, фитинги, втулки и регулировочные детали |
| Основные характеристики | Стандартная резьба, стандартные отверстия и пазы, градуированные допуски и общая обработка поверхности |
| Критические требования к контролю качества | Строгий контроль на ключевых проводящих элементах и общий стандарт на некритичных поверхностях |
| Диапазон партий | Однокомпонентные образцы для повторения партий с контролем затрат путем проверки количества |
| MOQ | 1 шт. |
| Стандартное время выполнения заказа | 10-15 рабочих дней после рассмотрения чертежа |
| Форматы рисунков | ШАГ, IGS, DWG, PDF, X_T |
Приложения
Экономичные клеммы, клеммные блоки и общие разъемы
Типичные детали: Клемма для подключения, клеммная колодка, соединительная гильза
Стандартный допуск латуни +/-0,03 мм и общая чистота поверхности Ra 3,2 мкм остаются в базовом предложении, а критические проводящие позиции могут быть ужесточены только там, где этого требует чертеж. Контроль затрат в этом случае сосредоточен на выборе марки, стандартизации отверстий и градуированной отделке, а не на принуждении всей детали к более высоким техническим характеристикам.
Общая арматура, сантехническая и пневматическая арматура
Типичные детали: Сантехнический фитинг, пневматический фитинг, регулировочная гайка
Резьбовые латунные фитинги могут снизить стоимость за счет стандартизации размеров резьбы свыше M2.0, ограничения глубины в пределах 4xD и использования общих способов нанесения покрытия только там, где это необходимо. Уплотнительные фаски и монтажная резьба по-прежнему соответствуют чертежу, а остальная часть детали может оставаться в рамках требований к градации Ra 3,2 мкм или Ra 1,6 мкм.
Направляющие втулки, подшипники скольжения и регулировочные детали для автоматизации
Типичные детали: Направляющая втулка, подшипник скольжения, регулировочная деталь
Посадочные отверстия в направляющих втулках могут по-прежнему соответствовать стандарту H7, в то время как непосадочные участки остаются с обычным допуском +/-0,03 мм, чтобы избежать лишнего времени на чистовую обработку. Снижение затрат происходит за счет более рационального использования прутка, крепления нескольких деталей и стандартизированных размеров отверстий и пазов, в то время как посадочные отверстия по-прежнему соответствуют объему контроля по чертежу.
Фитинги для датчиков и мелкая электротехническая фурнитура
Типичные детали: Штуцер для датчика, электрический разъем, крепежная втулка
Токопроводящие контактные поверхности и обычные монтажные поверхности могут быть оценены отдельно, при этом токопроводящие области контролируются более жестко, а стандартные монтажные поверхности остаются на уровне общей отделки. Анализ DFM позволяет выявить резьбы и отверстия, которые можно стандартизировать до того, как стоимость производства неоправданно возрастет.
Почему выбирают нас
Сертифицированное покрытие систем и оборудования
Завод организует поток качества в соответствии с ISO 9001, ISO 13485, IATF 16949 и GJB9001C, используя при этом оборудование DMG, Mazak, Matsuura, Brother и другое для токарной, фрезерной и многосторонней обработки латуни. Для латунных фитингов, клемм и небольших прецизионных деталей при рассмотрении чертежей могут быть подтверждены токопроводящие поверхности, резьба и требования к обработке поверхности.
Широкий размерный охват
Диапазон обработки охватывает как небольшие соединительные детали, так и крупные структурные блоки. Перемещение по трем осям может достигать 3000 x 1600 x 1400 мм, а диаметр точения - 1250 мм, при этом фактический маршрут зависит от требований к креплению, марке и обработке поверхности.
Стратегия многоуровневого оборудования, обеспечивающая стоимость и качество
В XCM CNC используется многоуровневый набор оборудования из материкового Китая, Тайваня, Японии, Европы или США. Работы с более низкими допусками могут выполняться на отечественных или тайваньских станках, в то время как более точные работы могут выполняться на импортных станках, таких как DMG или Mazak. Такое сочетание позволяет контролировать затраты, не устанавливая простые функции на оборудование с высокой часовой производительностью.
Допуски и отделка, указанные по классам характеристик
Критические проводящие поверхности, резьба и посадочные места могут контролироваться более жестко, в то время как обычные внешние поверхности и некритические структурные поверхности соответствуют стандартным допускам +/-0,03 мм и Ra 3,2 мкм. На этапе составления сметы эти границы становятся явными, чтобы скрытые затраты не проявились позже в производстве.
DFM Review заблаговременно выявляет высокозатратные функции
Глубокие микроотверстия, сверхтонкая резьба и гальваническое покрытие всей детали - распространенные факторы, влияющие на стоимость латунных деталей, поэтому при анализе DFM их выделяют в первую очередь и оценивают возможность перехода к более стандартной геометрии. Для фитингов общего назначения, втулок и регулировочных деталей размер резьбы, соотношение глубины отверстий и объем финишной обработки могут быть подтверждены до окончательного согласования предложения.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Как выбрать C360, C260 или C510 для детали из латуни CNC?
Выбор обычно начинается с проводимости, износа, самосмазывания, требований к формовке и требований к отсутствию свинца. Окончательный выбор марки зависит от рисунка, контактных поверхностей, последующей обработки и реальных условий эксплуатации, поэтому не следует автоматически заменять одно название материала другим.
Какие допуски включены в вашу базовую цену на обработку латуни?
Стандартный допуск +/-0,03 мм и общая чистота поверхности Ra 3,2 мкм включены в базовую цену обработки. Если токопроводящие поверхности, посадочные отверстия или уплотнительные поверхности необходимо подтянуть до +/-0,01 мм или Ra 0,8 мкм, эти характеристики оплачиваются отдельно и отмечаются при расценках.
Как анализ DFM помогает снизить стоимость обработки латунных деталей?
При анализе DFM в первую очередь выявляются сверхглубокие микроотверстия свыше L/D 10, сверхтонкие резьбы менее M1.4 и нестандартные пазы, чтобы геометрия могла быть пересмотрена в сравнении с более стандартным маршрутом. Стандартизация размеров резьбы и пазов обычно уменьшает количество смен инструмента и помогает сократить машинное время и стоимость инструмента.
Можно ли наносить покрытие только на функциональные поверхности, а не на всю латунную деталь?
Да. Покрытие может быть градировано таким образом, что только проводящие контактные поверхности или поверхности внешнего вида получают никелирование или обработку против потускнения, а некритичные поверхности остаются в обработанном состоянии. Это обычно дешевле, чем покрытие всей детали, а окончательный маршрут подтверждается при составлении сметы.
Могут ли более дешевые сорта латуни снизить стоимость обработки деталей на заказ?
Да, если проект действительно не требует более высокой проводимости, формовки или специального сортамента. Сорт может быть сначала проверен на соответствие реальному назначению, если критические требования, такие как отсутствие свинца и последующая обработка поверхности, по-прежнему соответствуют чертежу.
Какие особенности обычно приводят к увеличению стоимости деталей из латуни CNC?
Сверхтонкая резьба ниже M1.4, микроотверстия выше L/D 10, гальваническое покрытие цельной детали и неоправданно жесткие глобальные допуски обычно повышают стоимость быстрее, чем обычные внешние профили. Градация характеристик помогает ограничить эти дополнительные расходы теми позициями, которые действительно в них нуждаются.
Запрос Цитировать CNC Обработка от XCM CNC
Отправьте нам свои чертежи. Наши сотрудники рассмотрят файл и ответят на запрос о стоимости обработки. MOQ: 1 шт., с конкурентоспособной дешевой ценой.
