Поставщик OEM деталей из латуни, точеных и фрезерованных на ЧПУ
Обзор
XCM CNC обеспечивает токарную и фрезерную обработку OEM латуни CNC для сборки деталей по оттиску, поддерживаемую системами качества ISO 9001 и IATF 16949 и импортным оборудованием таких брендов, как DMG и Mazak.
Такие марки, как C360, C260 и C510, могут быть рассмотрены с точки зрения электропроводности, износа и требований к мелким прецизионным деталям до начала обработки. MOQ может начинаться от 1 штуки, а стандартное время выполнения заказа часто рассматривается в диапазоне 10-15 дней. Для радиочастотных разъемов, клеммных оснований, пневматических фитингов и клапанных фитингов этап изготовления образцов используется для подтверждения никелирования, защиты от потускнения, тонкой резьбы, микроотверстий и контроля заусенцев перед выпуском партии продукции.
Ключевые возможности
Параметры обработки и допуски
- Материалы: C360 (свободно режущая латунь), C260 (патронная латунь), C510 (фосфористая бронза), выбираются по проводимости, износостойкости и отсутствию свинца
- Терпимость: +/-0,003 мм (+/-0,00012 дюйма), точность IT5 или IT6, +/-0,01 мм подгонка вала/отверстия; доступны h6/H7
- Отделка поверхности: Ra 0,8 мкм точеные поверхности, Ra 1,6 мкм фрезерованные контактные поверхности, Ra 0,2 мкм полированные поверхности, уплотнительные поверхности Ra 0,8 мкм
- GD&T: Соосность 0,012 мм, биение 0,01 мм, цилиндричность 0,011 мм, округлость 0,006 мм, положение 0,015 мм
- Максимальный размер: 3-осевой фрезерный 3000 x 1600 x 1400 мм; токарный диаметр 1250 x длина 2000 мм
- Обработка поверхности: Никелирование (3-20 мкм), покрытие против потускнения, пассивация, полировка по заказу.
- Нить: Внутренние от M1.4, внешние от M2.0, до M220; трубная резьба NPT / BSP / G / PT; глубина до 4xD
- Осмотр: Отчет CMM, отчет FAI, сертификат на материалы по заказу
Допуски при сборке и контроль прилегания разъемов
Критические размеры латунных разъемов и клемм OEM контролируются с точностью до +/-0,003 мм, а посадка на вал и отверстие проверяется по классам h6 и H7. Корпуса ВЧ-разъемов могут быть проверены на коаксиальность в пределах 0,012 мм, а биение контактов клемм может быть проконтролировано в пределах 0,01 мм. На этапе изготовления образцов контроль CMM может подтвердить эти размеры по одному, а припуски на обработку могут быть зарезервированы для толщины никелевого покрытия в диапазоне 3-20 мкм, чтобы снизить риск интерференции после покрытия.
Токарно-фрезерная обработка небольших прецизионных латунных деталей
Токарно-фрезерная обработка позволяет выполнять наружные диаметры, торцы, резьбы и просверленные отверстия за один установ, что снижает накопленную погрешность от повторного позиционирования. Минимальный размер просверленного отверстия может начинаться от 0,2 мм, внутренней резьбы - от M1.4, а точеный наружный диаметр может достигать Ra 0,8 мкм. Для радиочастотных разъемов и клеммных оснований можно контролировать положение отверстий на расстоянии около 0,015 мм, в то время как резьба и проводящие контактные поверхности обрабатываются на одном и том же станке.
Контроль GD&T для резьбовых фитингов и соединительных деталей
Резьбовые латунные фитинги могут соответствовать требованиям GD&T, таким как округлость 0,006 мм, цилиндричность 0,011 мм и коаксиальность 0,012 мм. Тонкая резьба может быть проверена поштучно с помощью манометров, а уплотнительные поверхности могут быть обработаны до Ra 0,8 мкм. Поддерживаются стандарты трубной резьбы, включая NPT, BSP, G и PT, с глубиной резьбы до 4xD и эффективной глубиной глухого отверстия около 50 мм, если это позволяет конструкция.
Инспекция и отчетность FAI для утверждения образца OEM
Образцы латуни OEM могут быть снабжены отчетами о размерах CMM, отчетами FAI и сертификатами материалов с использованием такого оборудования, как Hexagon CMM и система технического зрения WanHao VMS-3020G. Резьба может быть проверена с помощью измерителей хода и отсутствия хода, отчеты о толщине покрытия могут быть добавлены после финишной обработки, а критические размеры могут быть проверены поштучно. Формат отчетов может соответствовать шаблону заказчика до выпуска маршрута партии.
Технические характеристики
| Название продукта | OEM Латунь CNC Точеные и фрезерованные детали |
|---|---|
| Производитель | XCM CNC |
| Расположение завода | Шэньчжэнь, Гуандун, Китай |
| Система качества | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Процесс обработки | CNC токарная обработка, CNC фрезерная обработка, токарно-фрезерная обработка, сверление, нарезание резьбы |
| Материал | Латунь |
| Класс материала | C360, C260, C510 выбираются по критерию проводимости, износостойкости и отсутствия свинца |
| Толерантность | +/-0,03 мм стандартный допуск CNC, критические размеры по чертежу |
| Допуски точности | +/-0,003 мм для выбранных мелких прецизионных элементов после проверки |
| Шероховатость поверхности | Контактные поверхности Ra 1,6 мкм, обработанные поверхности по чертежу |
| Обработка поверхности | Никелирование, покрытие против потускнения, пассивация или полировка по заказу. |
| Инспекция | Контроль размеров, резьбомер, FAI и отчет о нанесении покрытия в соответствии с требованиями заказа |
| Приложение | Радиочастотные фитинги, клеммные основания, пневматические фитинги, фитинги для клапанов и мелкие детали приборов |
| Основные характеристики | Микроотверстия, тонкая резьба, контактные поверхности, контроль заусенцев и повторный контроль размера покрытия |
| Критические требования к контролю качества | Контроль заусенцев, проверка резьбы, повторная проверка после нанесения покрытия, подтверждение отсутствия свинца или требований к поверхности |
| Диапазон партий | Прототипирование образцов для повторного производства по чертежам |
| MOQ | 1 шт. |
| Стандартное время выполнения заказа | 10-15 рабочих дней после рассмотрения чертежа |
| Форматы рисунков | ШАГ, IGS, DWG, PDF, X_T |
Приложения
Нестандартные радиочастотные разъемы, клеммные и антенные основания
Типичные детали: Корпус радиочастотного разъема, клеммный блок, основание антенны
Латунь сочетает в себе электропроводность, хорошую обрабатываемость и совместимость с обработкой тонкой резьбы, поэтому она подходит для изготовления радиочастотных разъемов и небольших оснований. На этапе изготовления образцов токарно-фрезерная обработка CNC позволяет подтвердить соответствие резьбы, контроль микроотверстий и размер сборки с покрытием, при этом коаксиальность проверяется на уровне 0,012 мм.

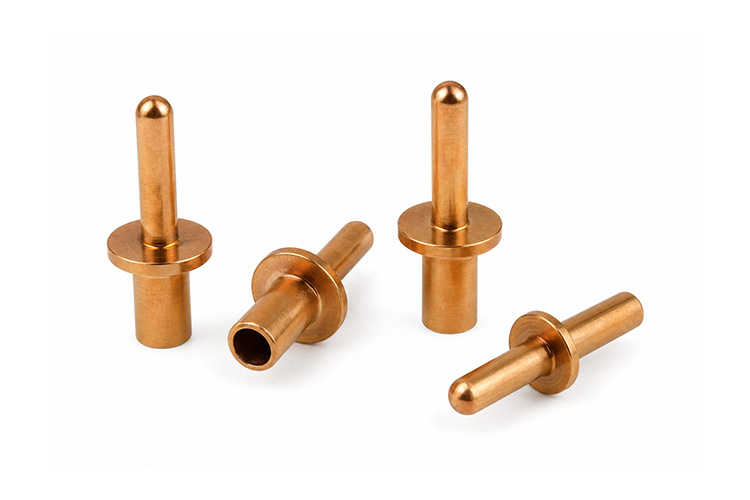

Электрические разъемы и небольшие токопроводящие клеммы
Типичные детали: Токопроводящая клемма, контактный штырь, экранирующая втулка
Маленькие клеммы нуждаются в стабильном проводящем контакте и чистых краях. Возможность обработки латуни помогает контролировать состояние заусенцев на отверстиях 0,2 мм и внешних диаметрах штифтов. Перед внесением изменений в конструкцию партии можно провести анализ DFM и определить минимальное количество просверленных отверстий, диаметры штырьков и снять заусенцы с фасок.

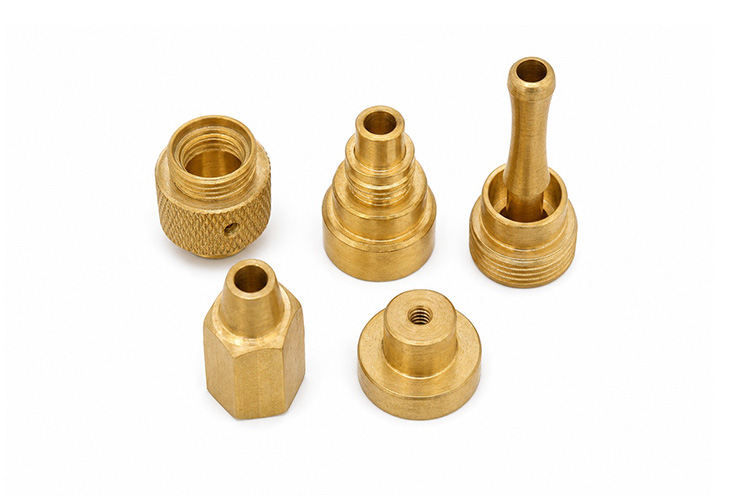

Клапаны, сантехническая и пневматическая арматура
Типичные детали: Сантехническая арматура, пневматическая арматура, седло клапана
Латунь подходит для изготовления деталей фитингов, которые зависят от резьбы, уплотнительных кромок и устойчивости к воздействию общих сред, при этом поддерживаются такие стандарты трубной резьбы, как NPT, BSP, G и PT. При подготовке к печати следует сначала проверить внутреннюю и внешнюю резьбу, уплотнительные фаски и требования к отделке, а уплотнительные поверхности могут быть обработаны до Ra 0,8 мкм.
Мелкие детали для часов и точных приборов
Типичные детали: Микрошестерня, регулировочная ручка, приборная арматура
Небольшие детали приборов часто требуют тонких отверстий, тонких ступенек и стабильного косметического состояния, а возможность обработки латуни помогает контролировать заусенцы и постоянство размеров. Образцы могут быть получены из файлов STEP или DWG, с выбранными мелкими точными элементами, достигающими +/-0,003 мм, и припуском на обработку, скорректированным впоследствии с учетом требований по нанесению покрытия или защите от потускнения.
Почему выбирают нас
Сертифицированное покрытие систем и оборудования
Завод организует поток качества в соответствии с ISO 9001, ISO 13485, IATF 16949 и GJB9001C, используя при этом оборудование DMG, Mazak, Matsuura, Brother и другое для токарной, фрезерной и многосторонней обработки латуни. Для латунных разъемов, клемм и мелких прецизионных деталей в процессе обработки чертежей можно подтвердить наличие токопроводящих поверхностей, резьбы и требований к обработке поверхности.
Широкий размерный охват
Диапазон обработки охватывает как небольшие соединительные детали, так и крупные структурные блоки. Перемещение по трем осям может достигать 3000 x 1600 x 1400 мм, а диаметр точения - 1250 мм, при этом фактический маршрут зависит от требований к креплению, марке и обработке поверхности.
Стратегия многоуровневого оборудования, обеспечивающая стоимость и качество
В XCM CNC используется многоуровневый набор оборудования из материкового Китая, Тайваня, Японии, Европы или США. Работы с более низкими допусками могут выполняться на отечественных или тайваньских станках, в то время как более точные работы могут выполняться на импортных станках, таких как DMG или Mazak. Такое сочетание позволяет контролировать затраты, не устанавливая простые функции на оборудование с высокой часовой производительностью.
Проверка тонкой резьбы и уплотнительной поверхности перед производством
Тонкая резьба, уплотнительные кромки и чувствительные к заусенцам отверстия в латунных фитингах могут быть проверены в DFM до начала механической обработки. При изменении конструкции в первую очередь проверяются класс резьбы, фаски и размеры плакированной посадки, что позволяет сократить количество переделок образцов.
Требования к покрытию и защите от потускнения, зафиксированные в образцах
Требования к никелированию, пассивированию или защите от потускнения могут быть подтверждены во время утверждения образца вместе со стандартами толщины и объемом повторной проверки. Для латунных деталей, которым необходимы одновременно электропроводность и внешний вид, требования к обработке поверхности и защитной упаковке могут быть внесены в заказ до выпуска партии.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Как выбрать C360, C260 или C510 для детали из латуни CNC?
Выбор обычно начинается с проводимости, износа, самосмазывания, требований к формовке и требований к отсутствию свинца. Окончательный выбор марки зависит от рисунка, контактных поверхностей, последующей обработки и реальных условий эксплуатации, поэтому не следует автоматически заменять одно название материала другим.
Как предотвратить обесцвечивание обработанных латунных деталей?
В первую очередь необходимо подтвердить, требуется ли никелирование, пассивирование, обработка против потускнения или изолированная упаковка, а затем организовать соответствующую повторную инспекцию. Технологический маршрут, стандарт толщины и требования к маскировке проводящих поверхностей утверждаются по заказу, а не применяются как единое решение по умолчанию.
Как бороться с заусенцами на маленьких латунных клеммах или резьбовых фитингах?
Контроль заусенцев на небольших латунных деталях обычно сочетает регулировку траектории движения инструмента, снятие фасок, удаление заусенцев и проверку калибров на наличие и отсутствие заусенцев. Для тонкой резьбы, отверстий и уплотнительных кромок последовательность обработки все еще нуждается в подтверждении в зависимости от размера детали, партии и объема контроля.
Каков процесс утверждения образца для латунных деталей OEM?
После получения чертежа сначала выполняется проверка DFM и подтверждение марки, а затем обрабатывается образец. Срок изготовления образца часто составляет 3-7 дней. После того как образец готов, могут быть предоставлены отчеты CMM и FAI, а серийное производство выпускается только после утверждения размеров и состояния поверхности.
Какие файлы чертежей нужны для изготовления точеных и фрезерованных деталей из латуни?
Для составления котировок и анализа DFM обычно требуются 2D- или 3D-файлы, марка материала, допуск, количество и примечания по применению. Можно использовать файлы STEP, IGES, STP, DWG и PDF. Если речь идет о гальваническом покрытии, обработке против потускнения, тонких нитях или проводящих поверхностях, эти приоритеты образца также должны быть четко обозначены.
Можете ли вы подтвердить требования к гальваническому покрытию или защите от потускнения перед утверждением образца латуни?
Да. Требования к никелированию, защите от потускнения и сопутствующей защите поверхности могут быть включены в обзор образцов латуни. Отчеты о толщине, маскировка токопроводящих поверхностей и повторная проверка после нанесения покрытия подтверждаются поштучно в соответствии с заказом и чертежом.
