概要
XCM CNCは、機能チェック、アセンブリ検証、熱検証、外観検証のためにアルミニウムCNCプロトタイプ加工を使用し、プロジェクトが一体型サンプル、少量パイロット生産、または金型なしの迅速な設計修正を必要とする場合に使用します。.
アルミニウムは機械加工が容易で軽量、熱伝導性が高く、アルマイト処理との互換性があるため、試作品をより生産に近づけることができます。標準的なプロトタイプのリードタイムは、図面の複雑さに基づいて3～7日の範囲で検討されることが多く、見積もりフィードバックには、DFMコメントと後の少量生産性提案の両方が含まれます。XCM CNCは、ISO 9001、ISO 13485、IATF 16949、およびGJB9001Cの認証を取得しており、MOQは1個からです。.
主な能力
加工パラメータと公差
- 材料： 6061-T6/T651、7075-T6/T651、5052-H32、6063-T5、調質および応力状態は図面により確認済み
- 寛容だ： ±0.003mm（±0.00012インチ）、IT5またはIT6精度、±0.01mmシャフトおよびボアフィット、h6およびH7あり
- 表面仕上げ： Ra3.2umフライス、Ra1.6um精密フライス、Ra0.8um旋盤またはボア、Ra0.4um研磨、Ra0.2um研磨
- GD&T： 平面度0.02mm、平行度0.03mm/1030mm、垂直度0.02mm/1000mm、位置0.015mm、同心度0.012mm
- 最大サイズ： フライス 3000 x 1600 x 1400 mm、旋削直径 1200 x 2500 mm、5軸 800 x 600 x 900 mm
- 表面処理： クリアアルマイト 8-15μm、硬質アルマイト 25-60μm、ビーズブラスト 80#-220#、ブラッシング、粉体塗装、マスキングおよび許容制御あり
- スレッド 内部M1.4-M220、外部M2.0-M220、深さ4xD、NPT/BSP/G/PT、ゴーおよびノーゴーゲージ検査付き
- プロトタイプのリードタイム： 標準的な複雑さのプロトタイプの場合、図面確認後3～7日。
生産レベルの精度で試作加工
アルミニウムCNCプロトタイプは、生産部品に使用されるのと同じ設備で、同じ精度のロジックで加工されます。選択されたサンプル形状は、レビュー後に+/-0.003mmを保持することができ、h6シャフト、H7ボア、位置0.015mmは試作段階で利用可能です。つまり、プロトタイプの検査データは、精度の低いサンプルとして扱われるのではなく、生産計画の基準として直接使用することができます。.
アルミニウム・プロトタイプの機能的表面検証
アルミニウム試作品は、平坦度0.02 mmの伝熱接触面、Ra 0.8umのシール面、+/-0.003 mmのはめ合い面など、実際の機能面の性能を検証できます。印刷されたプラスチックサンプルでは、アルミニウムの熱伝導率やねじトルクの挙動を表すことはできません。8-15umのプロトタイプ陽極酸化処理または25-60umの硬質陽極酸化処理も、生産前に寸法効果を確認するために使用できます。.
パイロット生産につながる検査データ
プロトタイプの検査データは、パイロット生産に直接流すことができます。CMMレポートのデータムセットアップ、測定ポイント、受入ロジックは、小ロット生産に移行しても再利用できるため、検査計画を再構築する必要はありません。位置決め0.015 mmまたは同芯度0.012 mmがすでにプロトタイプで達成されている場合、パイロットバッチはSPCサンプリングと安定性に集中することができます。.
薄肉と複雑形状の実現性
試作段階は、薄い壁や複雑な形状を評価するのに最適な時期です。0.5mmの金属壁や1.0mm間隔の0.8mmフィンの実際の変形は、実際の加工後にしか確認できません。プロファイル0.02 mmの5軸曲面もプロトタイプでテストできるため、ツールパスストラテジーとサーフェス品質の問題を生産DFMの更新にフィードバックすることができます。.
仕様

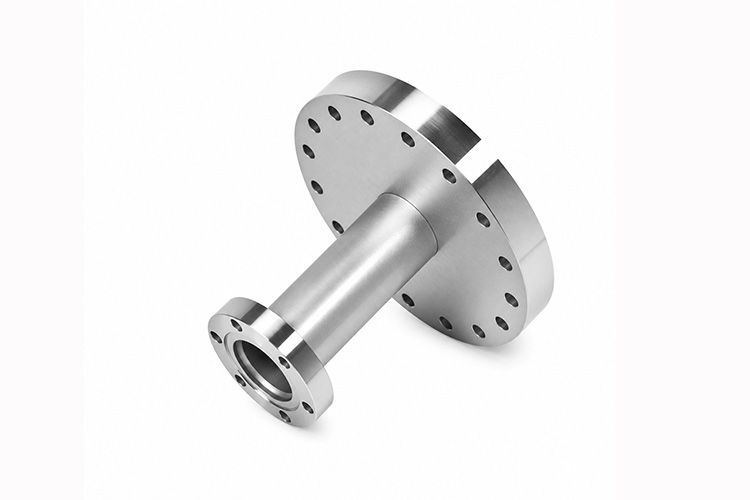

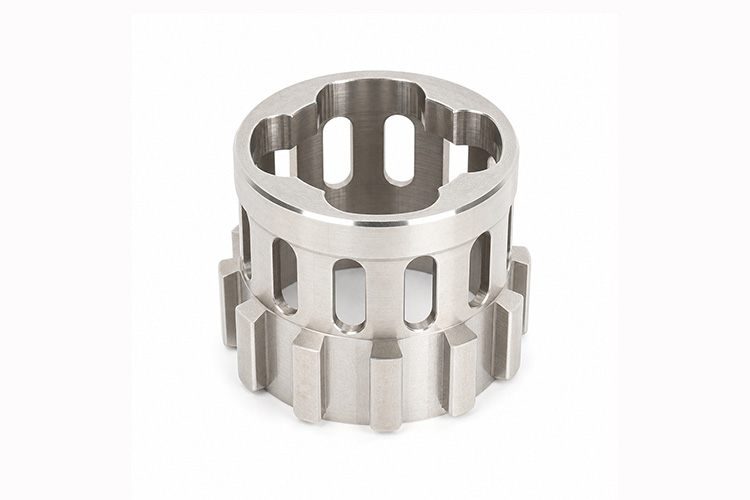

| 製品名 | 費用対効果の高い アルミ CNCプロトタイプ加工 |
|---|---|
| メーカー | XCM CNC |
| 工場所在地 | 中国、広東省深セン市 |
| 品質システム | ISO 9001、ISO 13485、IATF 16949、GJB9001C |
| 加工プロセス | CNC試作フライス加工、CNC旋盤加工、モデルレビューによる3+2軸または5軸加工 |
| 素材 | アルミニウム |
| 素材グレード | プロトタイプ用6061-T6、強度検証用7075、ハウジングおよび熱試験用5052または6063 |
| 精密公差 | +/-レビュー後、選択された小さな精度フィーチャーに対して±0.003mm |
| 表面処理 | プロトタイプ陽極酸化、ビーズブラスト、ブラッシング、導電性転換コーティング、サンプル承認によるカラー |
| 検査 | 主要な次元の点検、アセンブリ点検、表面処理の再検査、順序の条件による CMM |
| 申し込み | 機能サンプル、アセンブリ検証、放熱検証、少量パイロット生産 |
| 主な特徴 | 一体型サンプル、DFMフィードバック、薄肉フィージビリティ・レビュー、プロトタイプから製造への修正記録 |
| 重要なQC要件 | 重要寸法チェック、組立レビュー、後処理再チェック、修正トラッキング |
| バッチ範囲 | 1ピースプロトタイプから少量パイロットランまで、スケジュール検討による |
| MOQ | 1ピース |
| 一般的なリードタイム | 適切な部品の図面検討後、3～7日後に試作サンプル |
| 図面フォーマット | ステップ、igs、dwg、pdf、x_t |
アプリケーション
コンシューマー・エレクトロニクスのサーマルとハウジングのプロトタイプ
代表的な部品： サーマル・ハウジング・プロトタイプ、ハンドヘルド・アルミ・エンクロージャー・プロトタイプ
アルミニウムの民生用電子機器のプロトタイプは、金型投資を行う前に、熱伝達経路、アセンブリギャップ、製品の感触を検証するために使用されます。サンプル部品は、生産ルートが選択される前に、あるサンプルではビーズブラスト陽極酸化処理、別のサンプルではサテン仕上げ陽極酸化処理など、実際の形状で異なる仕上げを比較することができます。プロトタイプのリードタイムは3-7日の範囲で、やはり複雑さに依存し、重要なフィット寸法はアルマイト処理後に再チェックする必要があります。.
ロボットのエンドエフェクターとセンサーブラケットのプロトタイプ
代表的な部品： エンドエフェクターブラケット、センサーブラケット試作品
ロボットのプロトタイプは、多くの場合、軽量、剛性、反復速度の間で迅速なトレードオフが必要です。アルミニウムは加工しやすく、比強度が高いため、繰り返しバージョン検証を行うのに適しています。パイロット生産の前に、サンプル部品で慣性、穴の位置、ケーブルスペースをチェックし、バージョン間の寸法変化を記録してトレーサビリティを確保することができます。.
新エネルギー冷却構造の初期サンプル
代表的な部品： 液冷プレートプロトタイプ、冷却チャンネルハウジング
初期の熱管理サンプルはアルミニウムを使用し、熱伝導、流路レイアウト、シール面の加工性を、金型製作前に検証します。CNCプロトタイプは、チャンネル肉厚の均一性、Oリングの溝サイズ、シール動作を実際の金属で確認することができます。チャンネルコーナー部の不均一な肉厚など、サンプリング中に発見された問題は、生産DFM提案に取り込むことができます。.
軽量モバイルプラットフォーム搭載プロトタイプ
代表的な部品： ジンバルブラケット試作品、軽量マウントプレート
軽量プラットフォームのサンプルは、アルミニウムを使用して重量配分、取り付け角度、アクセサリーのインターフェースを検証することができます。穴の位置や軽量化スロットは、プロトタイプの段階で迅速に調整でき、各リビジョンは検証のために再加工できます。CNCプロトタイプ加工は、バージョン更新と少量パイロット生産への移行の両方をサポートします。.
選ばれる理由
認証された品質システムと輸入設備
XCM CNCはISO 9001、ISO 13485、IATF 16949、GJB9001Cの認証を取得しており、医療、自動車、軍事プロジェクトの品質管理要件をカバーしています。生産にはDMG、Mazak、Matsuura、Brotherなどのマシニングセンターが使用され、Hexagon CMMと2.5Dビジョン検査装置がサポートされています。.
マイクロコネクターから大型構造物までの加工範囲
XCM CNCは、小型のコネクターやセンサーハウジングから大型の構造部品までカバーします。3軸ミーリング移動量は3000 x 1600 x 1400 mmに達し、旋削能力は直径1250 mmに達します。この範囲は、小型の精密コネクターから2メートルを超えるメカニカルアセンブリーまでの部品をサポートします。.
図面受領後の迅速なフィードバック
図面または3Dモデルを受け取った後、通常24時間以内に実現可能性のフィードバックと見積もりを返信します。設計に、非常に深い溝や非常に薄い壁など、プロトタイプのコストやリードタイムを増加させる特徴が含まれている場合、そのような点を見積書に記載することができますので、お客様は最初のサンプルを簡素化するかどうかを決定することができます。.
プロトタイプ・サイクルを通じて保管される改訂記録
プロトタイプの各リビジョンは、その図面、加工パラメータ、検査データ、および問題ノートとともにアーカイブすることができます。顧客が新バージョンをリリースする際には、以前の寸法と現在の寸法を直接比較し、改善効果を追跡することができます。これらの記録は、少量生産の出発点となります。.
生産ロックイン前の仕上げ比較サンプル
最終的な表面処理がまだ決まっていない場合、試作段階で2つまたは3つの仕上げオプションを生産することができます。例えば、同じ部品に標準アルマイト処理と硬質アルマイト処理を施したり、ブラストのグレードを変えて供給することができ、後で承認された仕上げを製造工程カードに直接書き込むことができます。.
プロトタイプからスモールバッチへの直接移行
サンプルが承認された後、スモールバッチ生産は、保存されたパラメーターを直接使用できるため、新たなプロセス開発サイクルを必要としない。プロトタイプの段階で設計変更があった場合、プロセスファイルが最初に更新されるため、バッチが古いバージョンで実行されることはない。.
迅速なマルチバージョン反復のサポート
製品開発では、設計が確定するまでに2～3回の修正が必要になることがよくあります。XCM CNCは、各変更からおよそ3～5日以内の迅速なサンプルアップデートをサポートし、バージョン間の寸法比較データをエンジニアリングレビューのためにサンプルと一緒に納品することができます。.
よくあるご質問
アルミCNC試作品の納期は？
標準的なアルミニウムCNCプロトタイプは、多くの場合、3～7日の範囲で検討することができます。実際のタイミングは、図面の複雑さ、材料、表面処理、生産負荷によって異なります。多面加工や複雑な曲面部品は、プログラミングと治具の準備にさらに2～3日必要な場合があります。.
少量生産前の一体型アルミ試作品の加工は可能ですか？
はい。MOQは1個からで、機能サンプル、組立チェック、パイロット生産前の確認に適しています。サンプルが承認された後、プロセス・パラメーターはアーカイブされ、少量バッチは開発作業を繰り返すことなく再利用することができます。.
プロトタイプに使用するアルミニウムのグレードはどのように決めるのですか？
通常、最初のサンプルには6061-T6を推奨しています。なぜなら、6061-T6は短時間で加工でき、コストが低く、安定したアルマイト処理結果が得られるため、ほとんどの検証ニーズに対応できるからです。より高い強度を確認する必要がある場合は7075を、成形性やハウジングの挙動を重視する場合は5052を検討することができます。プロトタイプの材料選択は、初日に最終的な生産グレードを固定するのではなく、機能を検証することが主な目的です。.
プロトタイプのアルマイト加工は、将来の量産品と同じ仕上げにできますか？
試作アルマイト処理は、色、テクスチャー、寸法効果を確認するのに有効ですが、バッチ色は材料のロットによって異なる場合があります。プロトタイプの価値は、外観のベースラインを確立し、コーティングの厚さがフィッティングの特徴にどのように影響するかを記録することで、これらの要件を生産に反映できるようにすることです。.
アルミの試作品から少量生産に移行するには？
サンプルが合格すると、最終リビジョン、プロセスパラメーター、検査基準、表面処理プランが確認され、小バッチのスケジューリングに移行できる。プロトタイプのリビジョンが複数ある場合は、最終バージョンを明記し、バッチが間違ったリリースに対して実行されないように、プロセス文書を更新する。.
薄肉アルミニウムの試作品を加工した後、どのようなフィードバックをしますか？
薄肉サンプルを加工した後、重要な部分の実際の肉厚と変形を測定し、加工中に観察されたびびり、工具のたわみ、部品の動きを記録することができます。このフィードバックは、顧客が生産前に肉厚、リブ構造、固定具戦略を調整すべきかどうかを決定するのに役立ちます。.
XCM CNCからのCNC加工見積依頼
図面をお送りください。私たちのチームがファイルを確認し、機械加工の見積もりで返信します。. MOQ：1個、競争力のある低価格。.
Eメール：[email protected]｜WhatsApp：+8618638951317
