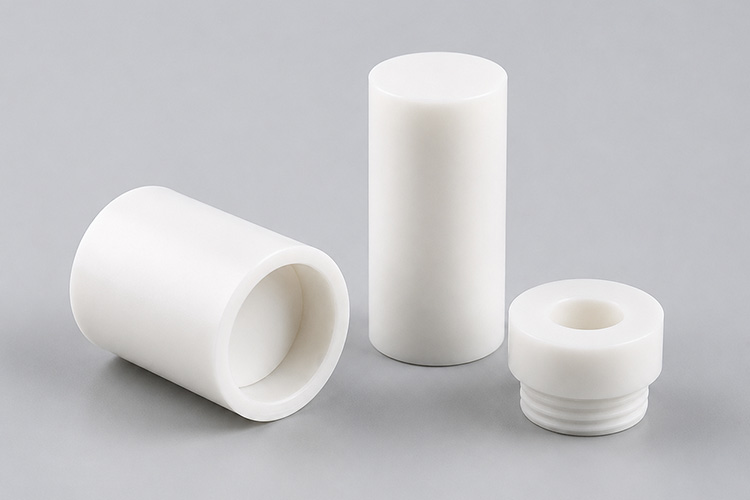

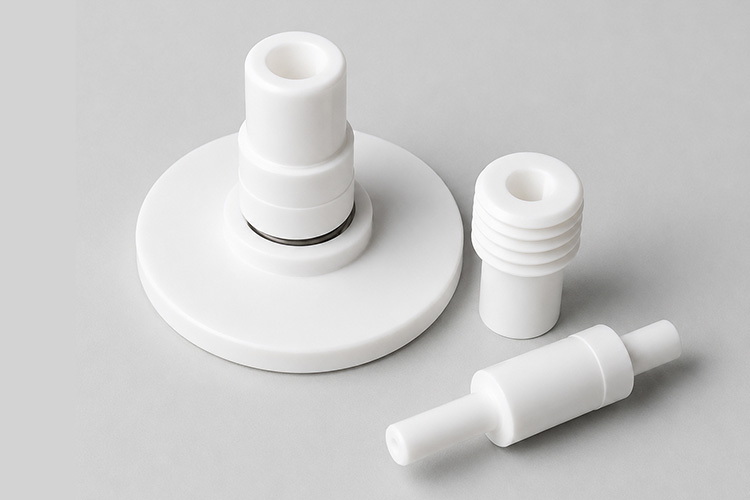

Kostengünstiger Lieferant für PTFE CNC-Bearbeitungsteile
Übersicht
XCM CNC steuert die PTFE-Bearbeitungskosten über Toleranzabstufung, Rohmaterialplanung, Prozessbündelung und die Auswahl des Füllstoffgrads, statt einen flexiblen Dichtwerkstoff wie billiges Strukturmaterial zu behandeln. Als direkter Hersteller bieten wir kostengünstige CNC-Bearbeitung mit Zeichnungsprüfung.
PTFE ist beständig gegen die meisten chemischen Medien, zeichnet sich durch geringe Reibung und Selbstschmierung aus und ist für Betriebstemperaturen von -200 °C bis 260 °C geeignet. Die funktionalen Dichtflächen sind von den gewöhnlichen Strukturbereichen getrennt, sodass die Kosten gezielt auf diejenigen Merkmale konzentriert werden, die die Dichtleistung und das Kriechverhalten beeinflussen.
Kernkompetenzen
- Materialien: Virgin PTFE, glasfaserverstärktes PTFE, kohlenstofffaserverstärktes PTFE, bronzeverstärktes PTFE – anhand einer Zeichnungsprüfung
- Verträglichkeit: ±0,05 mm – Standard-Bearbeitungstoleranz CNC
- Oberflächenbehandlung: Ra 3,2 μm Standard, Ra 1,6 μm Präzision
- GD&T: Koaxialität 0,03 mm, Rundlaufabweichung 0,03 mm, Zylindrizität 0,03 mm
- Maximale Größe: Fräsen 3000 x 1600 x 1400 mm, Drehen Durchmesser 1250 x 2000 mm
- Oberflächenbehandlung: Entgraten, Oberflächenglättung, Vorbereitung der Dichtfläche oder saubere Handhabung durch Zeichnungsprüfung
- Thema: M3–M64, NPT/BSP/G/PT (1/8″–2″)
- Kostenhinweis: Die Standardtoleranz von ±0,05 mm und eine Oberflächenrauheit von Ra 3,2 μm sind in den Grundbearbeitungskosten enthalten, während engere Toleranzen separat berechnet werden.
PTFE – Toleranzklassifizierung für die Basiskostenkontrolle
Die Standardabmessungen von ±0,05 mm bleiben in der Basisroute erhalten, während ausgewählte Merkmale mit einer Toleranz von ±0,008 mm für zeichnungsdefinierte Funktionen reserviert sind. Die Position von Funktionsbohrungen kann mit einer Genauigkeit von 0,03 mm bestimmt werden, während bei unkritischen Profilen auf unnötige Präzisionsanpassungen verzichtet wird.
PTFE-Aufmaßplanung nach Bearbeitungszone
Standardgefräste Flächen mit einer Rauheit von Ra 3,2 μm werden nur dort mit Präzisionsbereichen mit einer Rauheit von Ra 1,6 μm kombiniert, wo dies aus Dichtungs- oder Passungsgründen erforderlich ist. Große Dichtkörper, Schlitzbreiten, Materialausbeute, zusammengefasste Arbeitsschritte und der Prüfumfang werden gemeinsam geprüft, um unnötige Endbearbeitungen zu reduzieren.
PTFE – Selektive Prüfung für kleine Chargen
Bei den CMM-Prüfungen liegt der Schwerpunkt auf der funktionalen Koaxialität von 0,03 mm und der Lochposition von 0,03 mm anstelle der Überprüfung aller Maße. Änderungen der Füllgüte und Passflächen bei tiefen Kavitäten bestimmen den Prüfumfang entsprechend den Bezugspunkten der Zeichnung und der Prozessabfolge.
PTFE-Vorbereitung der Dichtfläche in den Funktionsbereichen
Die Aufbereitung der Dichtflächen bzw. die saubere Handhabung beschränkt sich auf die in den Zeichnungen definierten Funktionsbereiche, während die anderen Flächen eine Rauheit von Ra 3,2 μm beibehalten. Für Proben und Wiederholungen gilt der Standardablauf von 10 bis 15 Tagen, wobei die Kostensenkung eher auf die Bearbeitungsreihenfolge als auf die chemische oder Dichtungsleistung ausgerichtet ist.
Spezifikationen
| Produktname | Günstige bearbeitete Teile für PTFE und CNC |
|---|---|
| Hersteller | XCM CNC |
| Standort der Fabrik | Shenzhen, Guangdong, China |
| Qualitätssystem | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Bearbeitungsverfahren | CNC-Bearbeitung |
| Material | PTFE |
| Material Klasse | Virgin PTFE, glasfaserverstärktes PTFE, kohlenstofffaserverstärktes PTFE, bronzeverstärktes PTFE – anhand einer Zeichnungsprüfung |
| Toleranz | ±0,05 mm – Standard-Bearbeitungstoleranz CNC |
| Präzisionstoleranz | ±0,008 mm für ausgewählte kritische Merkmale gemäß Zeichnungsprüfung |
| Oberflächenrauhigkeit | Ra 3,2 μm Standard, Ra 1,6 μm Präzision |
| Oberflächenbehandlung | Entgraten, Oberflächenglättung, Vorbereitung der Dichtfläche oder saubere Handhabung durch Zeichnungsprüfung |
| Maximale Teilegröße | Fräsen 3000 x 1600 x 1400 mm / Drehen Durchmesser 1250 x 2000 mm |
| Inspektion | CMM, Bildmessung, Höhenmessgerät, Rundheitsprüfgerät, Rauheitsmessgerät, Gewindelehren |
| Anmeldung | Kostenoptimierte Dichtungsdetails, korrosionsbeständige Dichtungen, Testteile in Serienqualität |
| Typische Anwendung | Kostenoptimierte PTFE-Bearbeitung mit Toleranzklassifizierung und selektiver Prüfung |
| Wesentliche Merkmale | Chemische Beständigkeit, Toleranzklassifizierung, Toleranzplanung, Prozesskonsolidierung |
| Kritische QC-Anforderungen | Rückverfolgbarkeit der Materialien, Überprüfung des Kriechrisikos, Inspektion der Dichtflächen, Bestätigung der Füllqualität, Nachprüfung nach dem Prozess |
| Stapelbereich | 1 Stück bei geplanten Serienaufträgen, Standardlieferzeit 10–15 Tage |
| MOQ | 1 Stück |
| Typische Vorlaufzeit | 10-15 Arbeitstage nach der Zeichnungsprüfung |
| Zeichnungsformate | STEP, IGS, DWG, PDF, X_T |
| Sekundäres Verfahren | Entgraten, Vorbereitung der Dichtflächen, saubere Handhabung, Überprüfung der Maßhaltigkeit und Nachprüfung |
| Materielles Zertifikat | Materialzeugnis nach Auftragsanforderungen |
| Material Eigenschaft | Chemische Beständigkeit, reibungsarmes Dichtungspolymer, Überprüfung der kriechempfindlichen Konstruktion |
| Kritische Toleranzkontrolle | Ebenheit 0,03 mm, Lagetoleranz 0,03 mm, Bohrungslage 0,03 mm gemäß Zeichnungsprüfung |
Anwendungen
Fittings und Durchflussbauteile mit chemischer Abdichtung
Typische Teile: Korrosionsbeständige Armatur, Ventilkörper, Rohrleitungsteil
Bei der Toleranzklassifizierung und der Prozesskonsolidierung liegt der Schwerpunkt auf den Kosten für Strömungswege, Dichtflächen und Verbindungsbohrungen. Da die Wahl der Güteklasse Auswirkungen auf die Material- und Bearbeitungskosten hat, werden die Optionen aus reinem und gefülltem PTFE vor der Produktion im Hinblick auf die Einsatzmedien überprüft.
Auskleidungsplatten und Dichtungsringe in Kleinserien
Typische Teile: Auskleidungsplatte, Tankauskleidung, Dichtungsring
Große Kanten, Befestigungslöcher und Dichtungsübergänge werden nach der erforderlichen Präzision gruppiert. Durch eine optimierte Aufspannung und kontrollierte Toleranzen lässt sich die Bearbeitungszeit bei großen Bauteilen verkürzen, ohne dass jede Oberfläche mit hoher Präzision bearbeitet werden muss.
Dichtungen und Ventilsitzteile für die Pharmaindustrie
Typische Teile: Dichtungsteil, Dichtung, Ventilsitzteil
Die Kosten konzentrieren sich auf Dichtflächen und Passbohrungen, während bei gewöhnlichen Profilen Standardverfahren zum Einsatz kommen können. Durch die Trennung von Strukturflächen mit einer Rauheit von Ra 3,2 μm von funktionalen Dichtungen mit einer Rauheit von Ra 1,6 μm lassen sich unnötige Präzisionsbearbeitungen vermeiden.
Kostengünstige Ventilkerne und Führungsringe
Typische Teile: Ventilkern, Führungsring, säurebeständiges Gehäuseteil
Durchgangsbohrungen und Führungsflächen werden mit der erforderlichen Präzision gefertigt, während für Gehäuse und nicht berührende Flächen Standardtoleranzen gelten. Bei der CMM-Prüfung liegt der Schwerpunkt auf funktionalen Bohrungen und Führungsflächen, um die Prüfkosten pro Teil zu senken.
Warum XCM CNC
Zertifiziertes Qualitätsmanagementsystem und Bearbeitungsspektrum PTFE
XCM CNC organisiert Projekte in den Bereichen Drehen, Fräsen und korrosionsbeständige Abdichtungen gemäß ISO 9001, ISO 13485, IATF 16949 sowie GJB9001C. Maschinen von Herstellern wie DMG, Mazak, Matsuura und Brother ermöglichen die Bearbeitung von Teilen aus reinem und gefülltem PTFE-Material, wobei Kriechgefahr, Aufspannvorrichtungen und Anforderungen an chemische Medien anhand der Zeichnung geprüft werden.
Größenbereich von kleinen Dichtungen bis zu großen Auskleidungen
Der Fräsbereich beträgt 3000 × 1600 × 1400 mm, die Drehkapazität reicht bis zu einem Durchmesser von 1250 × 2000 mm. Das Leistungsspektrum umfasst PTFE-Dichtungen, Dichtungsringe, reibungsarme Gleitteile, große Auskleidungen und korrosionsbeständige Behälterkomponenten, vorbehaltlich der Überprüfung der Aufspannung, des Kriechverhaltens und der Einsatzmedien.
Abgestufte Maschinenstrategie für kostengünstige CNC-Bearbeitung mit Qualitätssicherung
XCM CNC setzt vier Ausstattungsstufen aus Festlandchina, Taiwan, Japan, Europa und den USA ein. Bearbeitungen mit Standardtoleranzen für PTFE können auf Maschinen aus dem Inland oder aus Taiwan durchgeführt werden, während für präzise Dichtflächen und hohe Koaxialität importierte Maschinen wie DMG und Mazak zum Einsatz kommen. Die Maschinenauswahl richtet sich nach den tatsächlichen Toleranzanforderungen, um die Kosten zu kontrollieren, ohne dabei die Anforderungen an die Ziehteile zu beeinträchtigen.
Aufmaß und Prüfung nach Merkmal geplant
Bei der Toleranz, dem Betrieb und der Prüfung von PTFE erfolgt eine Trennung nach funktionaler Bedeutung. Dichtflächen und Passbohrungen unterliegen einer strengeren Kontrolle, während bei gewöhnlichen Konstruktionen die Standardverfahren angewendet werden, wobei der Schwerpunkt des Budgets auf der chemischen Beständigkeit und der Dichtungsleistung liegt.
Füllstoffgrad nach Funktion und Kosten ausgewählt
Die Sorten PTFE in den Ausführungen „Virgin“, „glasgefüllt“, „kohlenstoffgefüllt“ und „bronzgefüllt“ unterscheiden sich hinsichtlich Materialpreis und Bearbeitungsverhalten. Durch die Auswahl der geeigneten Sorte bereits bei der Entwurfsprüfung lässt sich vermeiden, dass ein teureres gefülltes Material verwendet wird, dessen Steifigkeit, Verschleißfestigkeit oder thermische Eigenschaften nicht erforderlich sind.
FAQ
Inwiefern wirkt sich die Füllqualität auf die Bearbeitungskosten für PTFE aus?
Die PTFE-Güten unterscheiden sich hinsichtlich Rohstoffpreis, Steifigkeit, Verschleißverhalten und Bearbeitbarkeit. Reines PTFE dient als Ausgangsbasis, während Glas-, Kohlenstoff- oder Bronzefüllstoffe nur dann gewählt werden sollten, wenn die Anwendung deren Eigenschaften erfordert.
Was ist in den Standard-Bearbeitungskosten für PTFE enthalten?
Die Grundbearbeitung umfasst in der Regel eine Standardtoleranz von ±0,05 mm und Oberflächen mit einer Rauheit von Ra 3,2 μm. Ausgewählte Merkmale mit einer Toleranz von ±0,008 mm, Dichtungen mit einer Rauheit von Ra 1,6 μm, gefüllte Werkstoffsorten sowie eine erweiterte CMM-Berichterstattung sind zusätzliche Optionen.
Wie lassen sich Betriebsabläufe bündeln, um die PTFE-Kosten zu senken?
Mehrere Merkmale können in einer Aufspannung bearbeitet werden, Oberflächen mit ähnlicher Genauigkeit können in einem Arbeitsgang bearbeitet werden, und die Prüfung kann sich auf funktionale Merkmale konzentrieren. Aus der Zeichnung geht hervor, welche Arbeitsgänge sicher kombiniert werden können.
Inwiefern trägt die Rauheitsklassifizierung zur Senkung der Kosten für PTFE bei?
Durch die Trennung von Dichtflächen mit einer Rauheit von Ra 1,6 μm von berührungsfreien Oberflächen mit einer Rauheit von Ra 3,2 μm wird eine Präzisionsbearbeitung des gesamten Bauteils vermieden. Nur die in der Zeichnung definierten Funktionsbereiche werden zusätzlich bearbeitet.
Welche Merkmale verursachen bei PTFE-Teilen in der Regel die höchsten Kosten?
Tiefe Hohlräume, dünne Wände, enge Toleranzen zwischen den einzelnen Teilen, gefüllte Werkstoffsorten und umfangreiche Nachprüfungen verursachen in der Regel höhere Kosten als Standardprofile. Durch eine funktionsorientierte Sortierung lassen sich diese Kosten in Grenzen halten.
Wie lassen sich Kosten senken, ohne dass die Dichtungsleistung darunter leidet?
Die Kostensenkung beginnt mit der Werkstoffauswahl, der Toleranzplanung, der Toleranzklassifizierung und der Optimierung der Qualitätskontrolle. Chemische Beständigkeit, geringe Reibung, Dichtflächen und kritische Passungen müssen weiterhin den Anforderungen der Zeichnung entsprechen.
Angebot für CNC-Bearbeitung von XCM CNC anfordern
Senden Sie uns Ihre Zeichnungen. Unser Team wird die Datei prüfen und Ihnen ein Angebot für die Bearbeitung unterbreiten. MOQ: 1 Stück, mit wettbewerbsfähigen, günstigen Preisen.
