개요
UHMW의 비용 최적화는 공차 등급 분류에서 시작됩니다. 기본 가격에는 ±0.05mm 표준 공차 및 Ra 3.2 um 밀링 가공이 포함되어 있으며, 정밀 가공 부위 및 마감면은 도면 주기에 따라 별도로 견적됩니다. XCM CNC는 ISO 9001 및 IATF 16949 인증을 받았으며, Qiaofeng 장거리 이동형 및 Brother 머시닝 센터를 사용합니다. 최소 주문 수량(MOQ)은 1개이며, 표준 리드 타임은 10~15일입니다. 가이드, 라이너 및 식품 라인 마모 부품의 경우, 엔지니어링 팀은 기능성 미끄럼면을 일반 구조와 분리하여, 마모 및 조립 성능이 요구되는 부분에 정확도 및 검사 자원을 집중적으로 투입합니다.
주요 역량
- 자료: UHMW-PE 천연, FDA 등급 UHMW, 정전기 방지 UHMW, 내마모성 UHMW (도면 검토 기준)
- 관용: ±0.05 mm (표준); ±0.01 mm (선정된 중요 특징에 한함, 도면 검토에 따라 결정되며, 형상 및 크리프 거동에 따라 다름)
- 표면 마감: Ra 3.2 um 표준 밀링 가공, Ra 1.6 um 정밀 밀링 또는 선반 가공 (도면 검토를 통해 선정된 부위)
- GD&T: 평탄도 0.05 mm, 위치 0.03 mm (선택된 구멍 그룹), 도면 검토를 통한 동축도 및 편심도 (UHMW 크리프 현상이 형상 안정성에 영향을 미침)
- 최대 크기: 밀링 3000 × 1600 × 1400 mm / 선반 가공 직경 1250 × 2000 mm
- 표면 처리: 디버링, 모서리 다듬기, 저마찰 처리 또는 도면 검토를 통한 식품 접촉 처리
- 스레드: M2-M220, NPT / BSP / G / PT (UHMW 나사산 고정 시 하중 및 벽 두께 검토 필요)
- 비용 참고: 기본 가공 비용에는 표준 공차 ±0.05 mm 및 Ra 3.2 um이 포함되어 있으며, 이보다 엄격한 사양은 별도로 요금이 부과됩니다.
가공 비용을 관리하기 위한 UHMW 공차 등급 전략
UHMW 공차는 일률적인 엄격한 공차 가격 책정을 피하기 위해 기본 비용 부품(±0.05 mm)과 정밀 부품(±0.01 mm)으로 구분됩니다. 기능성 가이드 및 라이너 구멍의 경우 추가 비용을 지불하면 0.03 mm 위치 공차를 적용할 수 있으며, 비중요 프로파일은 +/-0.05 mm 공차를 유지합니다. 가공 시간은 슬라이딩 및 조립 기능에 중점을 둡니다.
UHMW 표면 마감 등급 분류로 불필요한 마감 시간 단축
Ra 3.2 um의 표준 밀링 가공면은 기본 비용에 포함되지만, Ra 1.6 um의 정밀 구역은 추가 공정이 적용됩니다. Ra 1.6 μm가 요구되는 가이드 슬라이딩 면은 용융 및 찢어짐을 방지하기 위해 속도를 제어하여 가공하며, 그 외의 장착면 및 구조면은 표준 밀링으로 마무리됩니다. 3000 x 1600 mm의 가공 영역 내에서 한 번의 세팅으로 표준 구역과 정밀 구역을 모두 가공할 수 있습니다.
UHMW 대형 판재 부품의 네스팅 및 재료 활용도
대형 UHMW 플레이트는 3000 x 1600 mm의 이동 범위 내에서 여러 부품을 중첩 가공할 수 있습니다. 동일 배치의 가이드 스트립, 라이너 및 패드는 고정대 기준점과 황삭 경로를 공유하며, 통합된 여유량 계획을 통해 한 번의 공정이면 뒤틀림 제어와 응력 해소를 동시에 수행할 수 있어, 부품당 설정 및 준비 시간을 단축할 수 있습니다.
비용에 민감한 프로젝트를 위한 UHMW 검사 범위 최적화
검사는 모든 형상에 대해 전체 영역에 걸친 CMM 검사를 실시하기보다는 도면의 지정 사항에 따라 진행됩니다. 비용 효율성을 고려한 작업에서는 CMM 검사를 기능성 구멍 위치와 가이드면의 평탄도에 집중하며, 중요도가 낮은 구조부에 대해서는 캘리퍼스나 높이 게이지를 사용합니다. 이를 통해 검사 시간을 단축하면서도 주문 요구 사항에 부합하는 중요 형상 검사 기록을 확보할 수 있습니다.
사양
| 제품 이름 | 저가 UHMW CNC 가공 부품 공급업체 |
|---|---|
| 제조업체 | XCM CNC |
| 공장 위치 | 중국 광둥성 선전시 |
| 품질 시스템 | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| 가공 프로세스 | CNC 가공 |
| 재료 | UHMW |
| 재료 등급 | UHMW-PE 천연, FDA 등급 UHMW, 정전기 방지 UHMW, 내마모성 UHMW (도면 검토 기준) |
| 허용 오차 | +/-0.05 mm 표준 CNC 가공 공차 |
| 정밀도 허용 오차 | 도면 검토를 통해 선정된 주요 특징에 대해 ±0.01 mm |
| 표면 거칠기 | Ra 3.2 um 표준 밀링 가공, Ra 1.6 um 정밀 밀링 가공 또는 선반 가공 (일부 부위) |
| 표면 처리 | 디버링, 모서리 다듬기, 저마찰 처리 또는 도면 검토를 통한 식품 접촉 처리 |
| 최대 부품 크기 | 밀링 3000 × 1600 × 1400 mm / 선반 가공 직경 1250 × 2000 mm |
| 검사 | CMM (Hexagon), 높이 측정기 (TRIMOS 600L), 표면 거칠기 측정기, 나사산 게이지 |
| 용도 | 비용 효율이 뛰어난 마모 패드, 시제품 가이드 보드, 대형 저마찰 지지대 |
| 일반적인 애플리케이션 | 비용 효율적인 UHMW 마모 부품 |
| 주요 기능 | 극한 마모 조건 하의 UHMW 가공, 공차 등급 분류, 네스팅 계획, 공정 통합 |
| 중요한 품질 관리 요구 사항 | 재료 추적성, 대형 플레이트의 평탄도 검토, 크리프 위험 검토, 가이드 표면 검사, 공정 후 재검사 |
| 배치 범위 | 계획된 반복 배치에 1개씩 |
| MOQ | 1개 |
| 일반적인 리드 타임 | 도면 검토 후 영업일 기준 10~15일 |
| 그리기 형식 | STEP, IGS, DWG, PDF, X_T |
| 보조 프로세스 | 디버링, 모서리 다듬기, 저마찰 처리, 식품 접촉용 가공 및 가공 후 재검사 |
| 재료 인증서 | 주문 요건별 자재 인증서 |
| 머티리얼 기능 | 극한 마모 조건용 폴리머, 저마찰 대형 부품 검토, 비접착성 이송 표면에 대한 집중 분석 |
| 임계 허용 오차 제어 | 평탄도 0.05 mm (도면 검토를 통해 더 엄격한 기준 적용 가능), 위치 0.03 mm (선택된 특징에 한함), 별도 견적 |
적용 분야
컨베이어 가이드 및 체인 가이드: 소량 생산 부품
대표적인 부품: 가이드 레일, 체인 가이드, 슬라이드 스트립.
UHMW 가이드의 경우, 필요한 부위에 한해 추가 비용을 지불하고 Ra 1.6 um의 슬라이딩면을 적용하며, 위치는 장착 기능에 따라 등급이 매겨지고, 긴 기준 가장자리는 ±0.05 mm 기준 가공 상태로 유지됩니다. 정밀 가공 시간은 마모가 발생하는 부위에 집중됩니다.
식품 가이드 스트립 및 스크레이퍼 소량 생산 부품
대표적인 부품: 가이드 스트립, 선별 스크레이퍼, 레일 패드.
FDA 등급 UHMW는 식품 접촉 부위에 사용될 수 있습니다. 가이드 에지에는 Ra 1.6 um 표면 처리와 재료 인증서를 적용할 수 있으며, 뒷면과 측면은 불필요한 전체 부품 마감 가공을 피하기 위해 표준 밀링 가공을 유지합니다.
호퍼 및 슈트 라이너 소량 생산 부품
대표적인 부품: 호퍼 라이너, 슈트 라이너, 마모 방지 라이너 블록.
대형 라이너의 비용은 재료 수율과 뒤틀림으로 인한 재가공 비용에 따라 결정됩니다. 3000 x 1600 mm 이동 범위 내에서 다중 부품 네스팅을 적용하면 수율이 향상되고, 통합 응력 해소 공정을 통해 재가공이 줄어들며, 표준 공차의 카운터보어 가공에는 정밀도 추가 비용이 발생하지 않습니다.

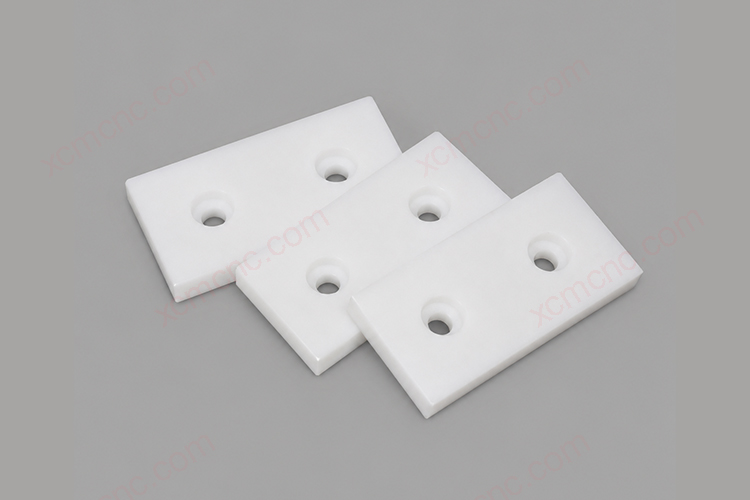

펜더 패드 및 버퍼 소량 생산 부품
대표적인 부품: 펜더 패드, 버퍼 슬라이드 블록, 슬립웨이 패드.
UHMW 버퍼는 일반적으로 구조가 단순하며, 대형 시트 절단 및 구멍 가공이 비용의 주된 요인입니다. 버퍼 표면은 디버링과 모따기만 필요하며, 장착 구멍은 ±0.05mm 기준 공정을 적용하고, 기능이 없는 표면에는 추가적인 마감 처리나 검사가 이루어지지 않습니다.
당사를 선택하는 이유
품질 시스템 및 장비에 대한 포괄적인 지원
이 공장은 ISO 9001, ISO 13485, IATF 16949 및 GJB9001C 표준을 기반으로 품질 관리 프로세스를 운영하고 있으며, DMG, Mazak, Matsuura, Brother 등의 장비를 사용하여 대형 UHMW 마모 부품, 가이드 부품 및 저마찰 슬라이딩 부품을 생산합니다. 컨베이어 가이드, 라이너, 식품 접촉 부품 및 대형 마모 플레이트에 대한 도면 검토를 통해 뒤틀림 위험, 저속 절삭 및 치수 안정화 계획을 확인합니다.
광범위한 사이즈 커버리지
가공 대상은 소형 커넥터부터 대형 구조물에 이르기까지 다양하며, 여기에는 UHMW 가이드 스트립, 마모 슬라이드, 스크레이퍼, 저마찰 가드뿐만 아니라 대형 라이너, 컨베이어 가이드, 도크 버퍼 패널 등이 포함됩니다. 3축 이동 범위는 3000 x 1600 x 1400 mm이며, 선반 가공 직경은 1250 mm에 달합니다. 고정 장치, 뒤틀림, 응력 해소 및 사용 온도는 도면을 통해 확인됩니다.
저비용 CNC 가공과 품질 보증 생산을 위한 단계별 장비 전략
XCM CNC는 중국 본토, 대만, 일본, 유럽 또는 미국의 CNC 장비를 사용합니다. 대면 황삭 및 일반 구멍 가공에는 국내산 장이동 거리 기계를 사용할 수 있으며, 정밀 구멍 및 결합면 가공에는 Brother, Matsuura, DMG 또는 Mazak 장비를 사용합니다. 장비는 도면 공차에 맞춰 선정되어, 필요한 정밀도를 저하시키지 않으면서 비용을 절감합니다.
UHMW 공차 등급별 견적 및 비용 투명성
UHMW 견적에서는 기능면 및 구조면의 허용 오차를 +/-0.05 mm 및 Ra 3.2 um으로 기본 가공 조건으로 적용하며, +/-0.01 mm 및 Ra 1.6 um의 경우 별도 견적이 적용됩니다. 도면 검토 시 기본 가공과 추가 가공을 구분하여 표시하므로 비용 구조가 투명하게 유지됩니다.
대형 플레이트의 중첩 배치 및 뒤틀림 방지로 재작업 감소
대형 판재와 레일은 두께, 절삭 비율, 고정 방향을 검토한 후, 황삭, 응력 제거 및 정삭 공정을 거칩니다. 동일 배치 내 네스팅을 통해 준비 시간을 공유하고, 후기에 발생하는 뒤틀림으로 인한 재작업이나 불량 비용을 방지합니다.
자주 묻는 질문
마모 부위에 UHMW는 나일론이나 POM와 비교했을 때 어떤가요?
UHMW는 극심한 마모가 발생하거나 자가 윤활이 필요한 경우, 그리고 대형 슬라이딩 부품에 적합합니다. 반면, 강성, 나사산 유지력 또는 치수 안정성이 요구되는 경우에는 나일론이나 POM가 더 적합한 경우가 많습니다. 최종 선택은 하중, 온도 및 결합 상태에 따라 결정됩니다.
UHMW 및 CNC 부품의 경우, 일반적으로 어떤 사양이 비용을 가장 많이 증가시키나요?
±0.01 mm 전후의 엄격한 공차, Ra 1.6 um 표면 마감, 깊고 긴 홈, 나사산 형상, 그리고 전체 CMM 검사 등이 일반적으로 가장 큰 비용 요인이 됩니다. 중요한 미끄럼면을 별도로 등급을 매김으로써 기본 요금과 정밀 가공 요금을 명확히 구분할 수 있습니다.
UHMW 부품의 기본 가공 비용에는 무엇이 포함되나요?
기본 비용에는 ±0.05 mm의 표준 공차, Ra 3.2 um 밀링 가공, 디버링 및 표준 모서리 처리가 포함됩니다. 정밀 가공, Ra 1.6 um 표면 마감, 식품 등급 인증서 및 CMM 보고서는 별도로 견적되는 항목입니다.
마모 성능을 저하시키지 않으면서 UHMW 가공 비용을 어떻게 절감할 수 있을까요?
공차 등급 분류, 마감 구역 설정, 대형 판재 네스팅 및 집중 검사를 활용하십시오. 슬라이딩 및 조립 면은 필요한 정밀도를 유지하는 한편, 비기능적 구조물은 표준 경로로 이동시켜 불필요한 마감 가공과 전체 검사를 피할 수 있습니다.
도면에 일부 공차만 엄격하게 지정된 UHMW 부품에 대한 견적을 내주실 수 있나요?
네. 정밀 영역과 일반 영역을 명확하게 구분해 표시하면, 견적 시스템이 각 등급별 그룹을 별도로 계산합니다. 도면 검토 시 기능면과 기준면을 표시해 두면, 엔지니어링 부서에서 기본 가공 공정과 추가 가공 공정을 구분할 수 있습니다.
가성비 좋은 UHMW 부품의 최소 주문 수량(MOQ)과 납기 기간은 어떻게 되나요?
최소 주문 수량(MOQ)은 1개이며, 샘플 제작에는 3~7일이 소요되고, 표준 배치 생산 리드 타임은 10~15일입니다. 여러 부품을 한 배치에 묶어 가공하면 개별 가공에 비해 공통 설비 준비 시간과 재료비를 절감할 수 있습니다.
