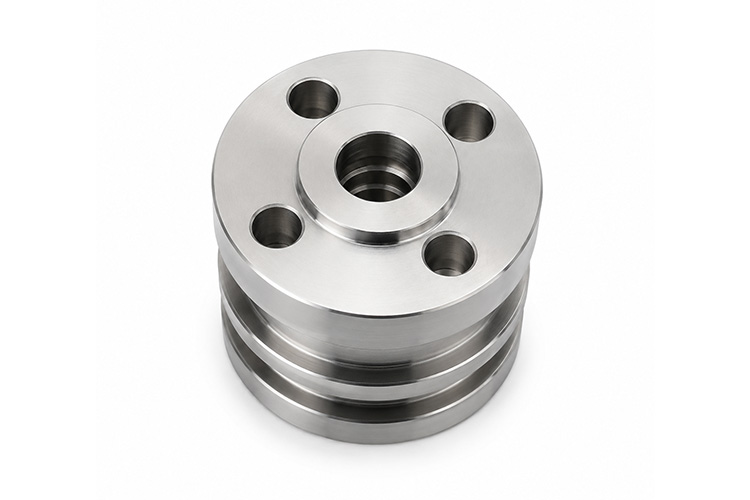

Leverancier van hoogprecisie CNC-bewerkte onderdelen van nikkellegering
Overzicht
XCM CNC ondersteunt precisiebewerking van nikkellegering met kritische afmetingen tot +/-0,003 mm, positietolerantie tot 0,015 mm en coaxialiteit tot 0,012 mm voor pasvlakken, gatenpatronen en hot-service structuren.
Met ISO 9001 en ISO 13485 uitgelijnde systemen, draaien de belangrijkste bewerkingen op apparatuur van merken als DMG en Mazak. MOQ begint vanaf 1 stuk, monster doorlooptijd is meestal 3-7 dagen, en de route wordt beoordeeld rond inrichting datums, CMM inspectie, warmte-inbreng, en slijtage van het gereedschap, zodat dimensionale afwijking wordt gecontroleerd voordat het eerste monster wordt vrijgegeven.
Belangrijkste mogelijkheden
Bewerkingsparameters
- Materialen: Inconel 625, Inconel 718, Hastelloy C276, Monel 400 door tekeningoverzicht
- Tolerantie: +/-0,003 mm (+/-0,00012 inch), nauwkeurigheid IT5 of IT6, passing +/-0,01 mm op as en boring, met h6 en H7 verkrijgbaar
- Afwerking oppervlak: Ra 3,2 um gefreesd, Ra 1,6 um precisie gefreesd of geboord, Ra 0,8 um gedraaid of gezoet, en Ra 0,015 um op geselecteerde gepolijste oppervlakken volgens tekening.
- GD&T: Coaxialiteit 0,012 mm, rondloop 0,01 mm, cilindriciteit 0,011 mm
- Max. grootte: Frezen 3000 x 1600 x 1400 mm, draaidiameter 1250 x 2000 mm
- Warmtebehandeling: Oplosgegloeid, verouderd, spanningsarm of geconditioneerd door trekken beoordeling
- Draad: M1,4-M220, NPT, BSP, G, PT
- Precisielimiet: +/-0,003 mm tolerantie, 0,006 mm rondheid en 0,01 mm gatpositie op geselecteerde elementen door tekening te bekijken
GD&T-controle voor nauwkeurige referentiepunten
Precisienulpunten van nikkellegering kunnen worden vastgehouden op 0,02 mm vlakheid en 0,015 mm positietolerantie voordat de opspanning wordt vrijgegeven. Voor belangrijke nulpuntvlakken, montagegaten en vrijheidsgevoelige structuren verifieert de CMM de geometrie na de eerste gecontroleerde instelling tegen het nulpuntsysteem van de tekening.
Nulpuntbesturing met één instelling voor boorpatronen
Gatenpatronen in nikkellegering kunnen zich richten op 0,01 mm gatenpositie en 0,012 mm coaxialiteit wanneer de nulpuntketting beschermd is in één opstelling. H7 gaten en h6 asposities in dunwandige of hete constructies moeten nog worden gerebound en gecontroleerd op warmte-inbreng, terwijl de rondheid wordt gecontroleerd op de rondheidstester voor de relevante kenmerken.
Ruwheidssortering voor kritische passingen
Paselementen van nikkellegering kunnen Ra 1,6 um geboorde oppervlakken combineren met Ra 0,8 um gedraaide diameters voor een kritische evaluatie van de paring. Gaten, coaxiale elementen en rondheid tot 0,006 mm worden samen met de vereiste meetmethode gecontroleerd, terwijl een contactruwheidstester de oppervlaktekwaliteit op de functionele oppervlakken bevestigt.
Nacontrole voor kritieke gebieden
Kritische gebieden van nikkellegering kunnen na afwerking alleen geselecteerde +/-0,003 mm kenmerken behouden als de herkeuring volgens hetzelfde nulpuntplan gebeurt. Na passiveren of een andere nabewerkingsstap worden 0,02 mm vlakheid en 0,015 mm positietolerantie opnieuw gecontroleerd op dezelfde nulpuntstructuur voor acceptatie.
Specificaties
| Productnaam | Leverancier van hoogprecisie CNC-bewerkte onderdelen van nikkellegering |
|---|---|
| Fabrikant | XCM CNC |
| Fabriek Locatie | Shenzhen, Guangdong, China |
| Kwaliteitssysteem | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Bewerkingsproces | CNC-bewerking |
| Materiaal | Nikkellegering |
| Materiaalklasse | Inconel 625, Inconel 718, Hastelloy C276, Monel 400 door tekeningoverzicht |
| Tolerantie | +/-0,03 mm standaard CNC bewerkingstolerantie |
| Precisietolerantie | +/-0,003 mm voor geselecteerde kritieke kenmerken door tekeningcontrole |
| Oppervlakteruwheid | Ra 3,2 um gefreesd, Ra 1,6 um precisie gefreesd of geboord, Ra 0,8 um gedraaid of gehoond, Ra 0,015 um op kritische gepolijste oppervlakken volgens tekening |
| Oppervlaktebehandeling | Passiveren of nabewerken volgens tekening |
| Max. onderdeelgrootte | Frezen 3000 x 1600 x 1400 mm / Draaidiameter 1250 x 2000 mm |
| Inspectie | Hexagon CMM, rondheidstester, 2.5D videometing, hoogtemeter, ruwheidstester, draadmeters |
| Toepassing | Onderdelen die in hete zones passen, corrosiebestendige afdichtingsvlakken en interfaces met nauwkeurige nulpuntscontrole |
| Typische toepassing | Precisiebewerking van nikkellegering |
| Belangrijkste kenmerken | Hittebestendigheid, controle op restspanning, GD&T-controle en inspectie op basis van referentiepunten |
| Kritische QC-vereisten | Traceerbaarheid van materiaal, controle op restspanning, inspectie op kritische afmetingen en herkeuring na afwerking |
| Batchbereik | Prototype tot precisie nabestellingen |
| MOQ | 1 stuk |
| Typische levertijd | Monsters 3-7 dagen, precisie nabestellingen door tekening te beoordelen |
| Tekenformaten | STAP, IGS, DWG, PDF, X_T |
| Secundair proces | Ontbramen, spanningsvrij maken, passiveren, gritstralen en oppervlaktebescherming volgens tekening |
| Materiaalcertificaat | Materiaalcertificaat volgens bestelvereisten |
| Materiaaleigenschap | Sterktebehoud bij hoge temperatuur, corrosiebestendigheid en herziening van moeilijk te bewerken legeringen |
| Warmtebehandeling | Oplosgegloeid, verouderd, spanningsarm of geconditioneerd door trekken beoordeling |
| Kritische tolerantieregeling | Vlakheid 0,02 mm, positietolerantie 0,015 mm en coaxialiteit 0,012 mm volgens tekening |
Toepassingen
Dunwandige verbrandingsbuizen en mondstuksteunen
Typische onderdelen: Verbrandingskamerfolie, turbinebevestiging, hete-sectiebeugel
De hoge temperatuursterkte van de nikkellegering maakt het geschikt voor niet-vluchtkritische testonderdelen en hot-end connectors. De rondheid van dunwandige voeringen kan gecontroleerd worden tot op 0,006 mm, terwijl de positie van de bevestigingsgaten gecontroleerd kan worden tot op 0,01 mm. Ruw- en afwerkingsstadia kunnen gescheiden worden met een tussenliggende spanningscontrolestap om thermische vervorming te verminderen.
Hogedrukklepzittingen en onderdelen die door het gat passen
Typische onderdelen: Downhole sensorbehuizing, klepzitting van waterstofcompressor, flensverbinding van gesmolten zoutsysteem
Corrosiebestendigheid en stabiliteit onder hoge temperatuur en druk maken de nikkellegering geschikt voor klepzittingen, downhole gereedschappen en afdichtingsconnectoren. De vlakheid van het afdichtingsvlak kan worden geregeld tot 0,02 mm, de coaxialiteit van het doorvoergat tot 0,012 mm en de ruwheid kan worden opgesplitst tussen Ra 1,6 um pasvlakken en Ra 0,8 um afdichtingsgebieden.
Reactorafdichtingsinterfaces en corrosiebestendige klephuizen
Typische onderdelen: Reactorconnector, afdichtingsfitting, corrosiebestendig kleppenblok
De nikkellegering blijft stabiel in sterk zure, alkalische en corrosieve omgevingen, wat geschikt is voor reactorconnectoren en corrosiebestendige klepblokken. De positie van het klepkanaal kan gecontroleerd worden tot op 0,015 mm, de ruwheid aan het uiteinde van de afdichting kan gecontroleerd worden op het niveau van de eigenschappen en gepassiveerde kritische vlakken worden opnieuw gecontroleerd ten opzichte van het oorspronkelijke nulpuntplan.

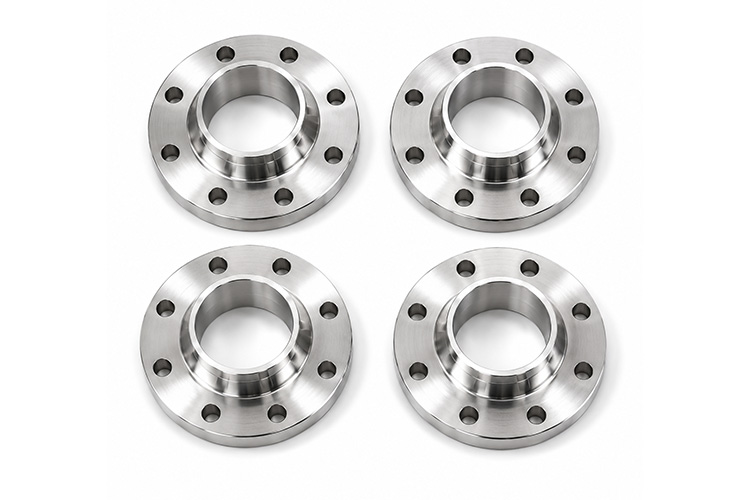

Flenzen en borgringen voor hete uiteinden
Typische onderdelen: Gasturbine hete-sectie flens, hoge temperatuur locating ring, turbine geleidersteun zitting
Het behoud van de sterkte bij hoge temperaturen en de weerstand tegen oxidatie maken de nikkellegering geschikt voor hot-end flenzen en positioneerringen voor gasturbines. De vlakheid van het flensvlak kan worden gecontroleerd tot op 0,02 mm, de positie van het traceergat tot op 0,01 mm met CMM inspectie, en de uitloop en coaxialiteit worden voltooid op dezelfde nulpuntstructuur.
Waarom voor ons kiezen
Gekwalificeerde systemen en apparatuur
XCM CNC organiseert projecten voor nikkellegeringen volgens ISO 9001, ISO 13485, IATF 16949 en GJB9001C kwaliteitssystemen en gebruikt apparatuur van merken als DMG, Mazak, Matsuura en Brother voor draaien, frezen en moeilijk te bewerken constructiedelen. Voor bestellingen van Inconel, Hastelloy en aanverwante nikkellegeringen bevestigen we de materiaalnormen, de verwachte standtijd en de nabewerkingseisen tijdens de controle van de tekeningen.
Breed matenbereik voor onderdelen van nikkellegering
We ondersteunen de bewerking van kleine onderdelen van nikkellegeringen voor connectoren tot grotere flenzen, behuizingen, corrosiebestendige structuren, afdichtingen en precisiecomponenten voor hoge temperaturen. De drieassige verplaatsing bereikt 3000 x 1600 x 1400 mm en de draaicapaciteit bereikt diameter 1250 x 2000 mm, terwijl het uiteindelijke plan nog steeds volgt op de opspanning, de legering en de standtijd.
Gelaagde uitrustingsstrategie voor kosten en kwaliteit
XCM CNC gebruikt machines uit eigen land, Taiwan, Japan en Europa of de VS, zodat gewone oppervlakken niet onnodig veel machine-uren in beslag nemen. Voor onderdelen van nikkellegeringen kunnen standaardbewerkingen blijven doorgaan op machines met een lager aantal uren, terwijl kritische vlakken met hoge precisie alleen naar machines zoals DMG en Mazak gaan als de tekening dat vereist.
Vroeg gedefinieerde referentiepunten en inspectie
Voor moeilijk te bewerken onderdelen van nikkellegeringen moeten het instelnulpunt en het meetpad gedefinieerd zijn voordat het snijden begint in plaats van het inspectieplan als bijzaak te behandelen. Voor afdichtingsvlakken, flensgatgroepen en corrosiebestendige pasdelen kan het eerste artikel worden uitgelijnd met CMM, ruwheid en dimensionale controles op productniveau.
Streng kwaliteitsproces voor moeilijke legeringen
Voor Inconel, Hastelloy en soortgelijke moeilijk te bewerken soorten moeten de standtijd, de controle op hitte en de restspanning in het proces worden ingebouwd. Voor onderdelen van zeer nauwkeurige nikkellegeringen worden de vereisten voor herkeuring in de orderroute opgenomen, zodat de acceptatiemethode duidelijk is voordat de productie start.
FAQ
Hoe kies je Inconel 625 of 718 voor een CNC onderdeel van een nikkellegering?
Vanuit het oogpunt van precisieverspaning wordt 718 harder na veroudering en kan het meer slijtage aan het gereedschap en meer risico op maatafwijkingen opleveren dan 625. Inconel 625 is vaak gemakkelijker te bewerken, maar biedt niet hetzelfde hoge warmteniveau. De keuze van de kwaliteit moet in evenwicht zijn met de diensttemperatuur, de toestand van de warmtebehandeling en de tolerantiedoelstelling op de tekening.
Welke GD&T-toleranties kun je aanhouden voor precisieonderdelen van nikkellegeringen?
Typische doelen zijn vlakheid tot 0,02 mm, positietolerantie tot 0,015 mm, coaxialiteit tot 0,012 mm, rondheid tot 0,006 mm en uitloop tot 0,01 mm. De exacte haalbaarheid hangt nog steeds af van de productgrootte, wanddikte en de opspanstrategie die tegen de tekening is afgezet.
Welke inspectieapparatuur gebruikt u voor precisiekenmerken van nikkellegeringen?
Positie en coaxialiteit worden vaak gecontroleerd met de CMM, rondheid met de rondheidstester en eindloop kan worden ondersteund door controles van de hoogtemeter. De oppervlakteruwheid wordt gecontroleerd met een contactruwheidstester. De uiteindelijke inspectieroute volgt de kenmerken van de tekening en de tolerantieklasse die vereist is voor het onderdeel.
Wat is de strakste rondheid en cilindriciteit die je kunt bereiken op gedraaide onderdelen van een nikkellegering?
De rondheid kan 0,006 mm en de cilindriciteit 0,011 mm bereiken op geselecteerde gedraaide onderdelen. Op langere of hittegevoeligere assen moet de thermische opbouw en gereedschapsslijtage nog geëvalueerd worden in combinatie met constante ondersteuning en gefaseerde bewerking voordat deze limieten worden aangenomen.
Kun je GD&T en paringskenmerken controleren op onderdelen van precisienikkellegeringen?
Ja. Onderdelen van een nikkellegering kunnen worden gecontroleerd op vlakheid, positie, controle van het gatenpatroon en vereisten voor de tegenloopvlakken, met veel voorkomende referentiewaarden zoals 0,02 mm vlakheid, 0,015 mm positietolerantie en 0,01 mm gatpositie. De uiteindelijke route hangt nog steeds af van de grootte, wanddikte en de overeengekomen inspectiemethode.
Hoe verminder je het risico op vervorming bij de bewerking van moeilijke nikkellegeringen?
Moeilijke onderdelen van nikkellegeringen zijn meestal afhankelijk van gefaseerde bewerkingen, tussenliggende spanningscontrolestappen en nulpuntcontroles om het risico op vervorming en restspanning te beperken. Bij dunne wanden, diepe holtes en afdichtingsvlakken moeten ook het opspantraject en de gereedschapslevensduur worden gecontroleerd voordat de uiteindelijke route wordt vrijgegeven.
CNC offerte aanvragen bij XCM CNC
Stuur ons uw tekeningen. Ons team bekijkt het bestand en stuurt je een offerte. MOQ: 1 stuk, met concurrerende low-cost prijzen.
