Alfa-titaniumlegeringen zijn gebaseerd op versterking door vaste oplossing en korrelverfijning, in plaats van op conventionele versterking door warmtebehandeling. Deze gids geeft een uitgebreide toelichting op volledig alfa- en bijna-alfa-samenstellingen, CP-titanium, equiaxiale en lamellaire structuren, toepassingen bij lage temperaturen en bij 600 °C, de invloed van de afkoelsnelheid, de balans tussen kruip en vermoeidheid, en alfa-2- of silicide-neerslag.
Alfa-titaniumlegeringen bevatten voornamelijk de alfa-fase en worden ingedeeld als volledig alfa of bijna-alfa. Omdat ze weinig of geen bèta-fase bevatten, kunnen ze niet worden versterkt door middel van conventionele warmtebehandeling; vaste-oplossing en korrelverfijning zijn de belangrijkste versterkingsmechanismen. Al, O, Zr, Sn en Si zijn belangrijke toevoegingen. Het aluminiumgehalte wordt doorgaans onder 6% gehouden om de broze, geordende alfa-2-fase (Ti3Al) te beperken; zuurstof zorgt voor een sterke interstitiële versterking maar vermindert de ductiliteit, en in bijna-alfa-legeringen wordt silicium gebruikt om de kruipweerstand te verbeteren.
Commercieel zuiver titanium
Commercieel zuiver titanium (CP-titanium) wordt internationaal doorgaans ingedeeld in de ASTM-kwaliteiten 1–4, maar deze dienen slechts als algemeen kader en zijn geen één-op-één-vervangingen voor Chinese kwaliteiten.
Gebruikelijke indeling van CP-titanium
Maximaal zuurstofgehalte
Elasticiteitsmodulus
Vloeigrens
Treksterkte
Rek
Grade 1
0.18%
105 GPa
170 MPa
240 MPa
24%
Grade 2
0.25%
105 GPa
275 MPa
344 MPa
20%
Grade 3
0.35%
105 GPa
377 MPa
440 MPa
18%
Grade 4
0.40%
105 GPa
480 MPa
550 MPa
15%
Volledig alfa-microstructuren

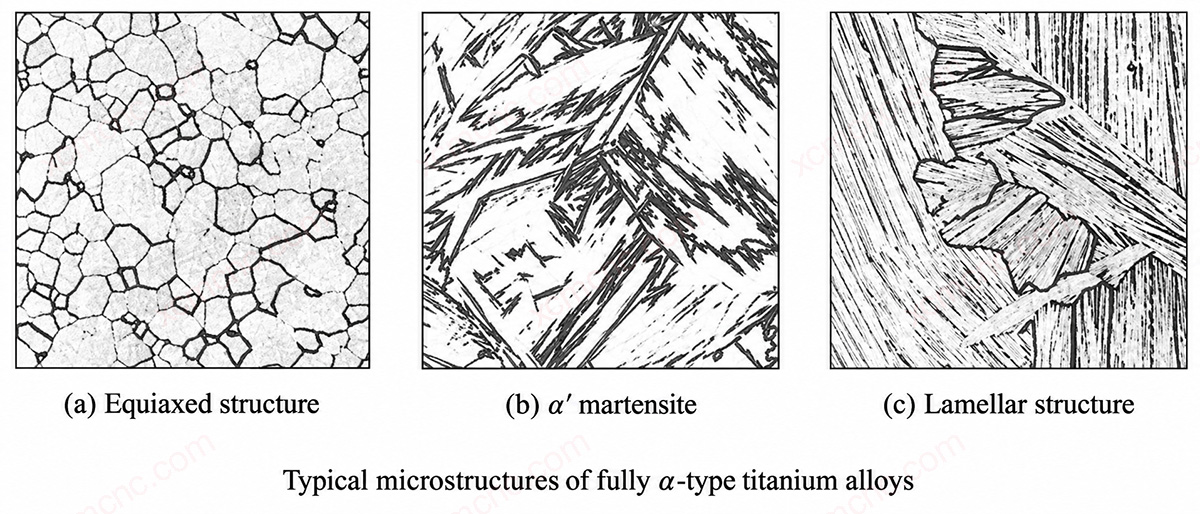

Volledig alfa-legeringen bieden lasbaarheid, corrosiebestendigheid, ductiliteit, kerfslagtaaiheid en een overgangstemperatuur van ductiel naar bros die zo laag is als −253 °C. Equiaxiale korrels ontstaan door alfa-bèta-vervorming gevolgd door herkristallisatiegloeien. De sterkte hangt samen met de verfijning van de korrelgrootte; voor de CP-kwaliteit met het laagste zuurstofgehalte geldt de volgende formule: vloeigrens = 231 MPa + 10,5d−1/2. Bij snelle afkoeling vanuit de bèta-fase ontstaat naaldvormig of latvormig alfa-prime-martensiet, terwijl bij langzame afkoeling grove lamellaire kolonies ontstaan. Lamellaire structuren bieden in ruil voor een lagere trek- en vermoeidheidssterkte en een lagere ductiliteit een betere breuktaaiheid en kruipweerstand.
Ti-5Al-2,5Sn combineert een hoge cryogene sterkte met een hoge taaiheid en wordt gebruikt voor de opslag van vloeibare stikstof bij een temperatuur van ongeveer −253 °C.
Bijna-alfa-legeringen
Near-alpha-legeringen bieden kruip- en oxidatiebestendigheid en een sterkte tot ongeveer 600 °C voor toepassing in de compressor van gasturbines. Voorbeelden hiervan zijn Ti-1100, IMI 834 en BT18y. Kleine toevoegingen van Mo, Nb of V verbeteren de smeedbaarheid door de beperkte aanwezigheid van de bètafase; Zr en Sn versterken de alfa-fase, terwijl toevoegingen van Si, C en zeldzame aardmetalen de kruipweerstand kunnen verbeteren.

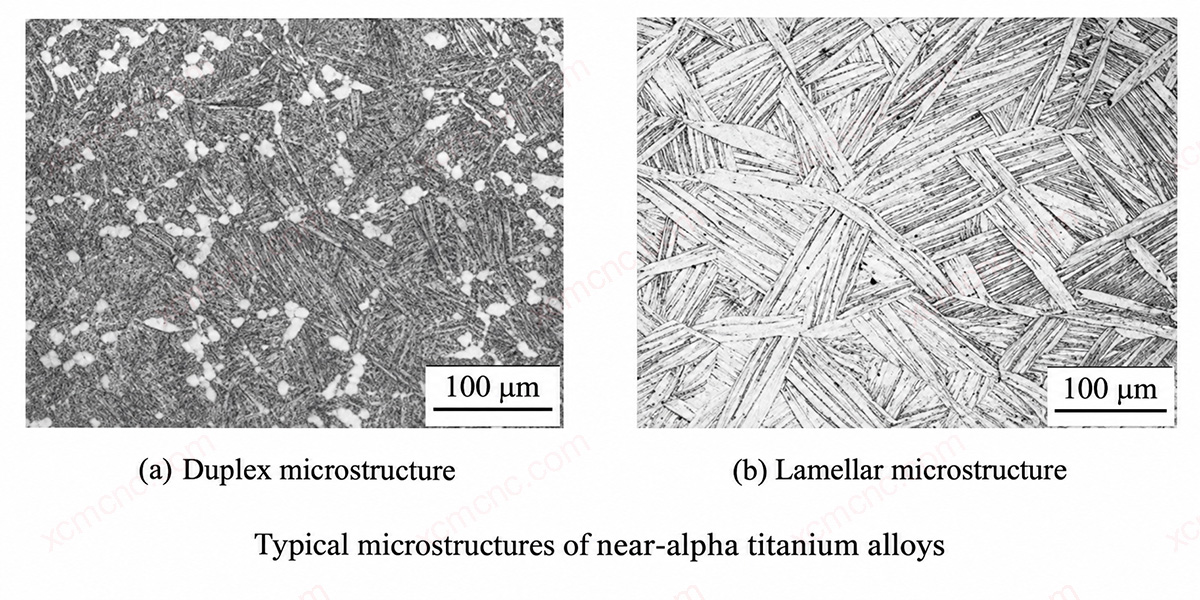

Door smeden en warmtebehandeling in het alfa-bèta-gebied kan een bimodale structuur ontstaan van primair equiaxiaal alfa en getransformeerd bèta, dat secundair lamellair alfa bevat. Deze structuur zorgt voor een evenwicht tussen kruip, breuktaaiheid en vermoeidheid.

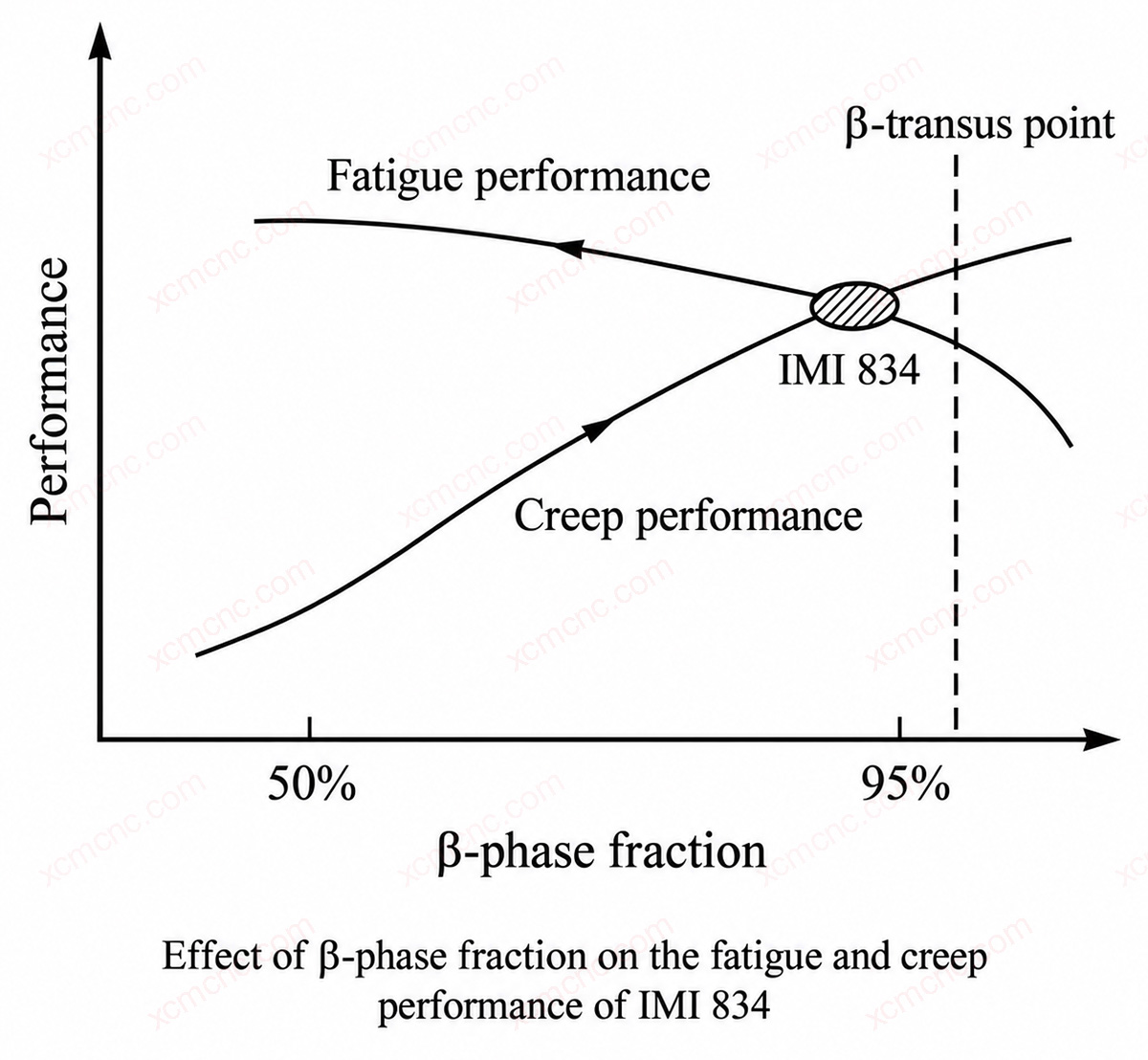

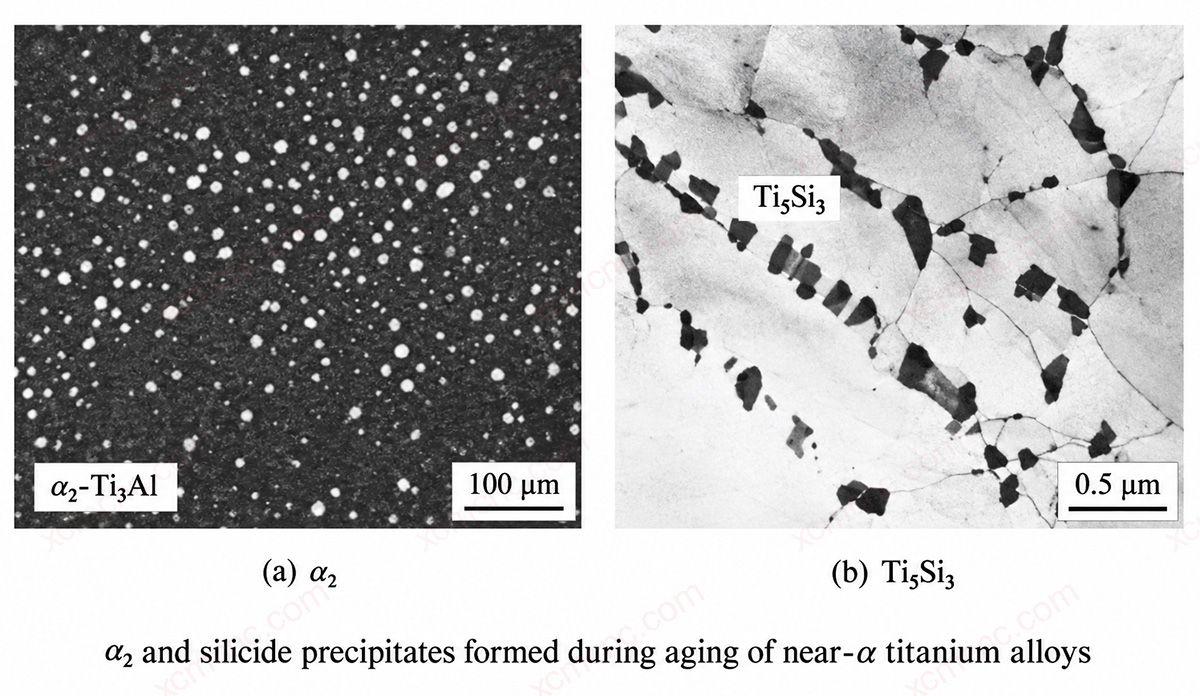

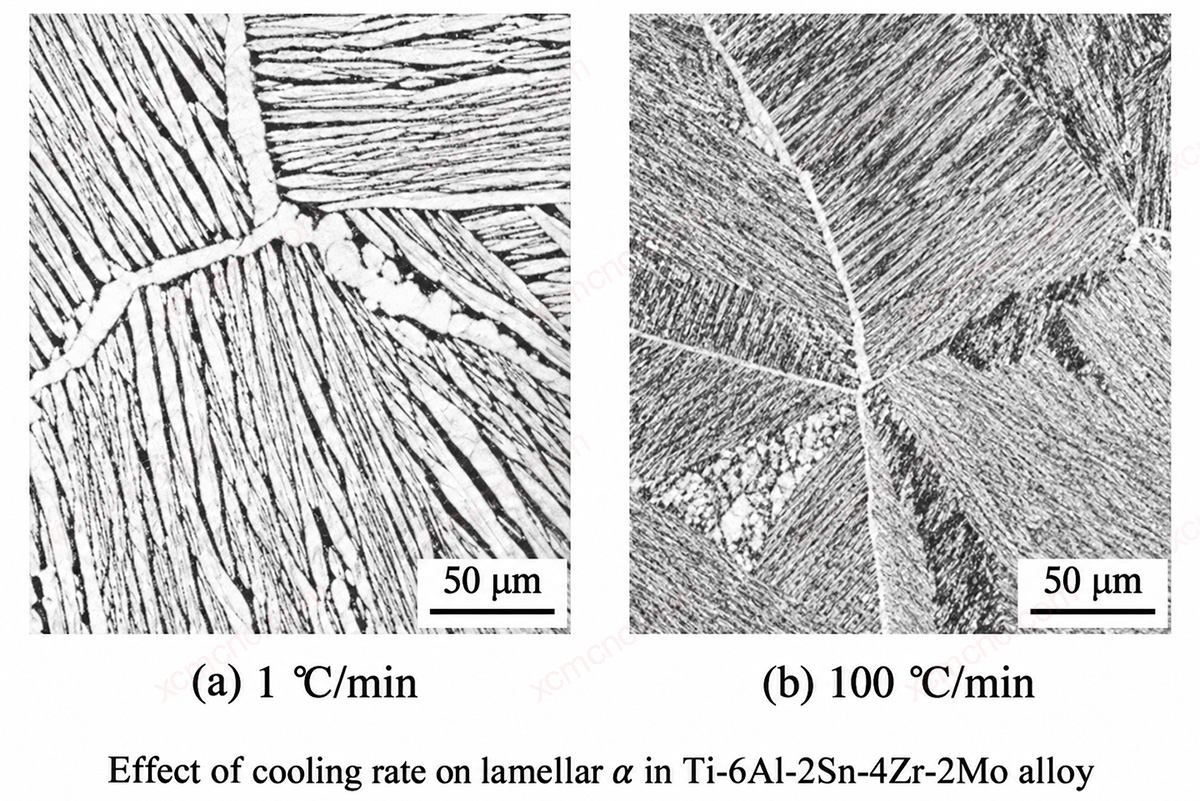

Snellere afkoeling na een behandeling met een bèta-oplossing leidt tot dunnere alfa-lamellen, een hogere sterkte en een lagere ductiliteit. Een hoger bèta-gehalte kan de kruipweerstand van IMI 834 verbeteren, maar de vermoeiingsweerstand verminderen. Door veroudering of langdurige blootstelling kunnen geordende alfa2- en Ti5Si3-siliciden neerslaan, waardoor de sterkte bij kamertemperatuur en bij hoge temperaturen toeneemt, terwijl de ductiliteit afneemt.
CNC ondersteuning voor machinale bewerking nodig?
Deel uw tekening, materiaal, tolerantiedoel of toepassingsvraag. Ons engineeringteam kan de bewerkingsroute bekijken en een praktische volgende stap voorstellen.
