Was ist Reverse Engineering? Ablauf, Vorteile und Anwendungsbereiche

Überblick über Reverse Engineering

Um Produktentwicklungszyklen zu verkürzen, Kosten zu sparen und physische Objekte in geometrische Modelle umzuwandeln, hat die Industrie neue Ansätze in der Produktentwicklung erprobt. Mit dem Fortschritt moderner Konstruktions- und Fertigungstechnologien und der rasanten wirtschaftlichen Entwicklung hat sich das Reverse Engineering etabliert und wird heute in der Automobilindustrie, im Formenbau, in der Gravur und in anderen Branchen weit verbreitet eingesetzt.

Reverse Engineering, auch als Reverse-Technologie bekannt, ist ein technischer Prozess zur Nachbildung eines Produktdesigns. Dabei werden das Zielprodukt rückentwickelt und analysiert, um Designelemente wie den Prozessablauf, die Organisationsstruktur, die funktionalen Eigenschaften und die technischen Spezifikationen abzuleiten und anschließend ein Produkt mit ähnlicher Leistung und zusätzlichen Innovationen herzustellen. In den letzten Jahren, in denen die Fertigungstechnik kontinuierlich weiterentwickelt wurde, sind Unternehmen im Bereich des Reverse-Designs in Regionen mit starker industrieller Basis rasant gewachsen.

Der Kern des Reverse Engineering besteht darin, dreidimensionale Daten eines bestehenden Produkts zu erfassen, dessen Modell zu rekonstruieren und es anschließend entsprechend den tatsächlichen Anforderungen anzupassen und weiterzuverarbeiten. In einer Zeit rascher technologischer Entwicklung ist das Reverse Engineering ein wichtiges Mittel der technologischen Innovation. Es fördert eine individuellere und effizientere Produktgestaltung. Innovatives Design umfasst im Allgemeinen sowohl originäre Entwürfe als auch Innovationen auf der Grundlage bestehender Entwürfe; beide ergänzen sich und sind unverzichtbar. In einem informationsbasierten Fertigungssystem ist das Reverse Engineering eine wichtige praktische Ausprägung dieses Innovationskonzepts.

Die rasanten Fortschritte in der Computertechnologie und der Softwareentwicklung haben es ermöglicht, mit Hilfe von Softwarewerkzeugen Informationen über Datenstrukturen zu gewinnen. Die Analyse der Systemarchitektur und die Rekonstruktion der Programmlogik sind wichtige Reverse-Engineering-Aktivitäten in der Softwareentwicklung. Reverse-Engineering-Technologie ist zudem eine wichtige Hilfe für Lehre und Forschung. Insbesondere wenn keine vollständigen und detaillierten Modelldaten verfügbar sind, ist Reverse-Engineering-Software für die Reproduktion bestehender physikalischer Modelle unverzichtbar und nimmt daher eine zentrale Rolle im gesamten Reverse-Engineering-System ein.

Grundlegender Reverse-Engineering-Prozess

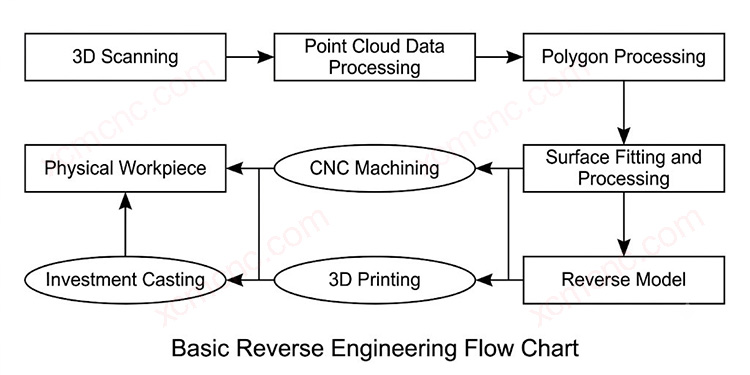

Reverse Engineering ist ein Prozess, bei dem ausgehend von einem vorhandenen Objekt dieses in Daten zerlegt und nach der Bearbeitung wieder in ein physisches Ergebnis umgewandelt wird. Der grundlegende Ablauf sieht wie folgt aus.

3D-Scannen

Da es sich beim Reverse Engineering um einen Prozess handelt, bei dem aus einem vorhandenen Objekt ein Modell abgeleitet wird, ist zunächst ein physisches Produkt erforderlich. Anschließend werden Scanner, Koordinatenmessgeräte und ähnliche Technologien eingesetzt, um dessen Formdaten zu erfassen. Ist eine Form zu komplex, um sie in einem einzigen Scan vollständig zu erfassen, müssen die Scanposition und der Scanwinkel angepasst werden, um Daten aus mehreren Richtungen zu sammeln, wodurch ein umfangreicher Punktwolken-Datensatz entsteht.

Verarbeitung von Punktwolkendaten

Während des Scannens können Umgebungsfaktoren zu Abweichungen und Rauschen in den Messergebnissen führen. Durch die softwaregestützte Verarbeitung werden fehlerhafte Punkte entfernt, wodurch genaue Ergebnisse gewährleistet werden. Bei der Verarbeitung mehrerer Punktwolken-Datensätze erfordern Modelle mit vielen detaillierten Merkmalen häufig auch eine manuelle Registrierung, um die einzelnen Punktwolken aufeinander abzustimmen.

Netzverarbeitung und Oberflächenanpassung

Auf der Grundlage der erfassten Datenpakete können verarbeitete Punktwolkendaten in ein Netz umgewandelt werden, was auch als Dreiecksverarbeitung bezeichnet wird. Dadurch wird die Modelloberfläche glatter und vollständiger. Zudem können zusätzliche Modellmerkmale erstellt, das Datenmodell an das Weltkoordinatensystem ausgerichtet und die Modellbasis gezielt angepasst werden. In dieser Phase werden häufig Anpassungsarbeiten durchgeführt.

Bei der Oberflächenanpassung werden die Konturen und das Netz des bearbeiteten Modells unterteilt, die Modelloberfläche gerastert und das Netz verfeinert und präzisiert. Anschließend wird durch die Oberflächenanpassung ein Volumenmodell erstellt, das in einem Standard-Modellformat exportiert werden kann. Zu diesem Zeitpunkt ist die Reverse-Modellierung im Wesentlichen abgeschlossen.

Herstellung und Verwendung

Sobald das Modell erstellt wurde, kann es mithilfe von Fertigungsverfahren wie der CNC-Bearbeitung, dem 3D-Druck und dem Feinguss in die Produktion überführt werden.

Unterschiede zwischen Reverse Engineering und Forward Engineering

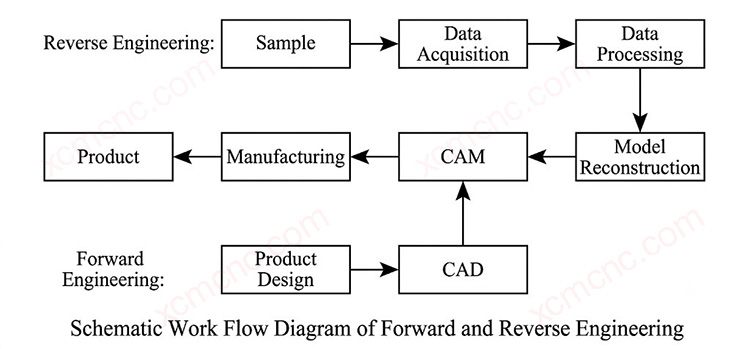

Reverse Engineering beginnt mit einem Muster, dessen Daten erfasst und verarbeitet werden, um ein Modell zu rekonstruieren. Forward Engineering beginnt mit dem Produktdesign und CAD (computergestütztes Design) bzw. der Modellierung, um ein Modell zu erstellen. Der Hauptunterschied liegt in der Quelle des dreidimensionalen digitalen Modells und der Art und Weise, wie es erstellt wird. Sobald ein digitales 3D-Modell vorliegt, ist der CAM-Prozess – also die computergestützte Fertigung – für beide im Wesentlichen derselbe. Sowohl Reverse Engineering als auch Forward Engineering dienen letztendlich der Produktfertigung, doch jeder Ansatz bietet unter unterschiedlichen Umständen eine geeignetere und effizientere Methode zur Erstellung eines Modells. Sie sind daher voneinander abhängig und unverzichtbar.

In der sich heute rasant entwickelnden Fertigungsindustrie profitiert jedes Produkt davon, sich an ähnlichen Produkten zu orientieren und von diesen zu lernen. Beim Reverse Engineering werden die Vorteile vergleichbarer Produkte aufgegriffen und mit fortschrittlichen Technologien kombiniert, um Verbesserungen zu erzielen und Produktinnovationen zu verwirklichen. Es ist wichtig, Reverse Engineering nicht mit Kopieren oder Plagiieren zu verwechseln. Sein Ziel ist es, durch Nachbildung und Verbesserung ein innovatives Design zu erreichen.

Reverse Engineering bietet der Fertigungsindustrie erhebliche Vorteile. Erstens kann es die Entwicklungszyklen für neue Produkte verkürzen, die Wettbewerbsfähigkeit auf dem Markt verbessern, unnötige Investitionen reduzieren und mehr Ressourcen in Forschung und Entwicklung lenken. Zweitens kann es die Auswahl der Entwicklungsrichtungen und die Effizienz bei der Lösung technischer Probleme verbessern, indem Probleme bereits während der Simulation und Analyse erkannt und behoben werden. Schließlich kann es Konstruktionsideen und Optimierungslösungen liefern, die ein geschlossenes Regelkreis-System bilden und die Entwicklungszeit erheblich verkürzen.

Anwendungsbereiche des Reverse Engineering

Reverse Engineering ist eine Reihe von Analysemethoden und angewandten Technologien, die in den letzten Jahren entwickelt wurden, um fortschrittliche Technologien zu erfassen, zu verstehen und zu verbessern. Die Hauptziele bestehen darin, die technischen Fähigkeiten zu steigern, die Produktivität zu verbessern und die Wettbewerbsfähigkeit zu stärken. Zu den typischen Anwendungsbereichen gehören die folgenden.

Branchen mit hohen Anforderungen an das Produkterscheinungsbild

Um ästhetische Effekte zu bewerten, verwenden Designer häufig Öl-Ton, Ton, Holz und andere Materialien, um schnell zahlreiche physische Modelle anzufertigen. Auf diese Weise wird die Designabsicht als physisches Objekt und nicht nur als vereinfachte Darstellung auf einem Computerbildschirm zum Ausdruck gebracht. Um aus dem physischen Modell des Designers schnell ein 3D-Modell zu erstellen, ist Reverse Engineering erforderlich.

Werkstückmodelle, die experimentell geprüft werden müssen

In der Luft- und Raumfahrt, der Automobilindustrie und ähnlichen Bereichen müssen Produkte häufig aerodynamische Anforderungen erfüllen. Physische oder maßstabsgetreue Modelle werden zunächst Windkanal- und anderen Leistungstests unterzogen, bevor ein qualifiziertes Produktmodell festgelegt werden kann. Solche Produkte bestehen in der Regel aus komplexen Freiformflächen. Sobald ein Testmodell bestätigt wurde, wird es mittels Reverse Engineering in ein 3D-CAD-Modell und Werkzeuge für das Produkt umgewandelt.

Wenn keine CAD-Modelle oder Konstruktionszeichnungen vorliegen

Wenn Konstruktionszeichnungen nicht vorliegen oder unvollständig sind oder wenn kein CAD-Modell existiert, kann ein Bauteilprototyp vermessen werden, um Konstruktionszeichnungen oder ein CAD-Modell zu erstellen. Diese Informationen können dann zur Generierung von CNC-Programmcode oder Daten für Rapid-Prototyping-Verfahren verwendet werden, um das gleiche Bauteil nachzubilden.

Formenbau, Kulturgüter und Kunstkonservierung

Bei der Formenbau werden die ursprünglichen Formoberflächen oft wiederholt modifiziert, um das gewünschte Ergebnis zu erzielen; daher kann hier das Reverse Engineering zum Einsatz kommen. Es wird auch häufig zur Restaurierung beschädigter Kulturgüter und Kunstwerke verwendet.

Entwicklung neuer Produkte oder anspruchsvolles Forward Engineering

Reverse Engineering ist auch bei der Entwicklung neuer Produkte und beim innovativen Design von großem Wert. Es ermöglicht die direkte Analyse der strukturellen Leistungsfähigkeit fortschrittlicher bestehender Produkte, die Rekonstruktion von Konstruktionsmodellen, die Optimierung von Neukonstruktionen und die Herstellung verbesserter Produkte. Durch die Übernahme und Weiterentwicklung fortschrittlicher Produkte und Technologien können Produktentwicklungszyklen erheblich verkürzt und Unternehmen dabei unterstützt werden, ihre Produkte schnell auf den Markt zu bringen.

Viele Objekte lassen sich nur schwer mit einfachen geometrischen Formen darstellen und definieren, darunter stromlinienförmige Produkte, künstlerische Reliefs und unregelmäßige Kurven. Die Neugestaltung ihrer CAD-Modelle mit einem allgemeinen CAD-Paket im Rahmen des Forward-Design-Verfahrens kann erhebliche Herausforderungen hinsichtlich Leistungsfähigkeit, Geschwindigkeit und Genauigkeit mit sich bringen.
