¿Cómo se fresan las levas planas y cilíndricas?

Las levas se fabrican en muchas formas diferentes. Las levas planas y las levas cilíndricas son los dos tipos más comunes.

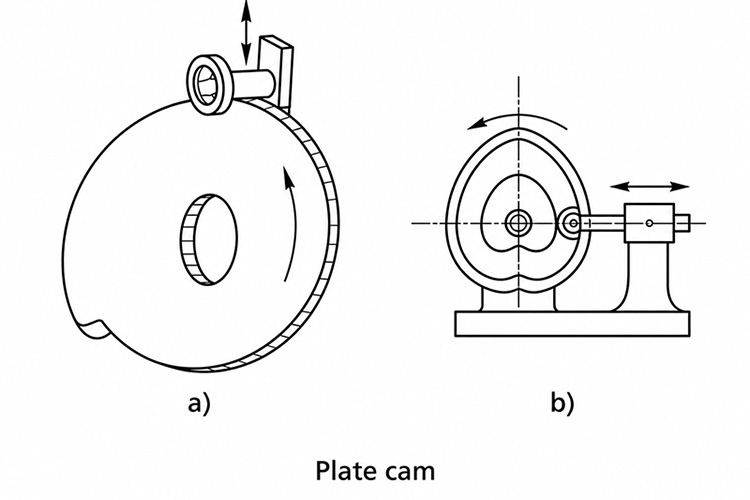

Fresado de levas planas

Entre las curvas de trabajo habituales para las levas planas se encuentran las espirales de Arquímedes y las involutas. Por lo general, se mecanizan en una fresadora vertical mediante fresado vertical o inclinado.

Fresado de levas cilíndricas

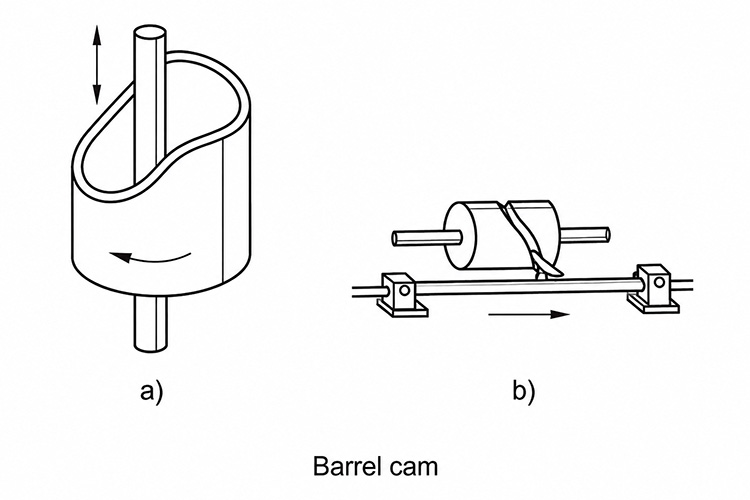

Una leva cilíndrica puede presentar una ranura curva cerrada en su superficie cilíndrica exterior, formando así una leva de ranura helicoidal, o bien una superficie helicoidal en su cara frontal, formando así una leva de cara frontal. En la producción de lotes pequeños, las levas cilíndricas se fresan con una fresa de extremo en una fresadora vertical. El paso de la curva de leva se calcula mediante diferentes métodos según las condiciones del plano.

1. Este método se aplica cuando solo hay una curva de trabajo o cuando varias curvas de trabajo tienen el mismo paso, el diámetro exterior de la leva es grande y la fresa puede acercarse a la pieza en bruto sin interferencias.
2. El diámetro de la fresa de extremo d₀ es igual al diámetro del rodillo del seguidor de leva.
3. La relación de transmisión entre el eje de engranajes del cabezal divisor y el husillo de avance de la mesa es:i = 40P/P_bdonde 40 es la relación de transmisión del tornillo sinfín del cabezal divisor, P es el paso del husillo de la mesa, y P_h es la avance de la leva. [A VERIFICAR: la fórmula original utiliza P_b en el denominador, pero define P_h como guía de la leva.]

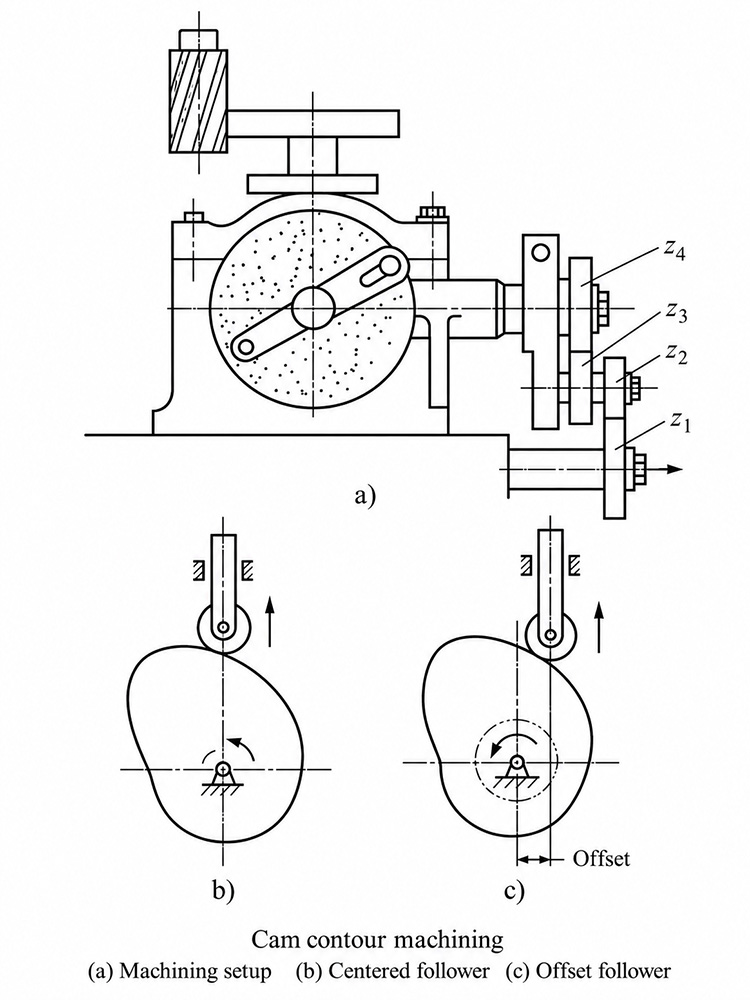

4. En el fresado con cámara plana, el posicionamiento de la fresa depende de la posición del seguidor. Si el seguidor se desplaza de forma centrada, alinea la línea que une los centros de la fresa y de la pieza de trabajo con la dirección de avance longitudinal. Si el seguidor se desplaza con desplazamiento lateral, centra la fresa y, a continuación, desplaza la mesa una distancia igual al desplazamiento lateral del seguidor, en la misma dirección que el desplazamiento de este.
