¿Cómo se fresan las superficies curvas?

Las superficies curvas pueden fresarse de varias formas. La elección depende de la forma y el tamaño de la pieza, la cantidad a producir, los requisitos de precisión y el equipo disponible. En el caso de una pieza pequeña y delgada de producción única, el perfil puede trazarse y fresarse manualmente. Para piezas de alta precisión o producción en serie, pueden utilizarse fresadoras CNC o de copiado.

Fresado de superficies curvas guiado por plantilla

El fresado guiado por plantilla consiste en desplazar la fresa a lo largo del contorno de una plantilla idéntica o similar a la forma de la pieza de trabajo. La escala entre la plantilla y la pieza de trabajo puede ser de 1:1 o superior a 1:1. Una plantilla más grande que la pieza de trabajo suele proporcionar una mayor precisión del perfil; una relación menor da lugar a una menor precisión.

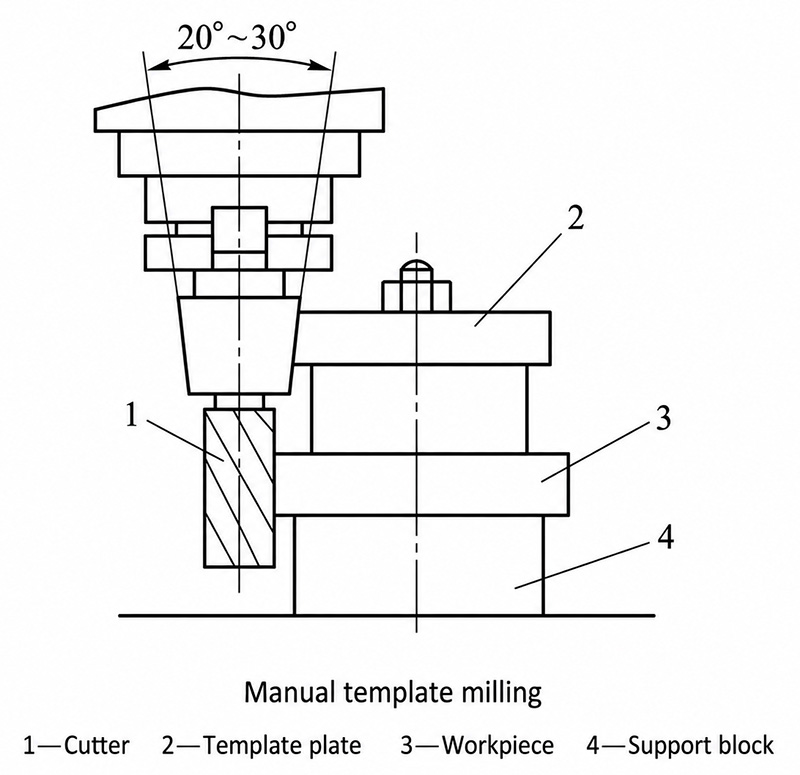

1. Fresado manual de plantillas. La plantilla y la pieza de trabajo se sujetan juntas, y el vástago de la fresa permanece apoyado contra la plantilla mientras se realiza el fresado convencional. Para ajustar con precisión las dimensiones de la pieza de trabajo y compensar la reducción del diámetro de la fresa tras el reafilado, tanto el vástago de la fresa como la plantilla presentan un cono de entre 20° y 30°. Rugosidad superficial Ra puede alcanzar los 6,3 μm. Este método es adecuado para la producción en lotes pequeños.

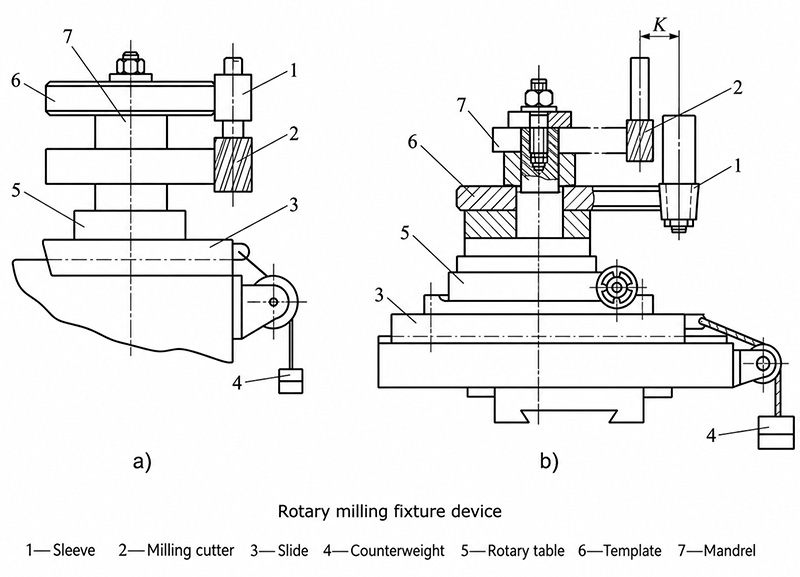

2. Fresado con plantilla giratoria. Un accesorio de plantilla giratoria permite mecanizar una ranura curva en una fresadora vertical. A medida que gira la mesa giratoria, un contrapeso desplaza el carro hacia la derecha y mantiene el manguito apoyado contra la plantilla. La combinación de la rotación de la mesa y el movimiento lateral del carro guía la fresa a lo largo del perfil de la pieza de trabajo. El mecanismo es sencillo y compacto, pero la fresa tiene un voladizo largo y puede doblarse, lo que reduce la precisión. Es adecuado para la producción en serie. El eje de la fresa no soporta la fuerza del contrapeso.


Fresado por copia de superficies curvas

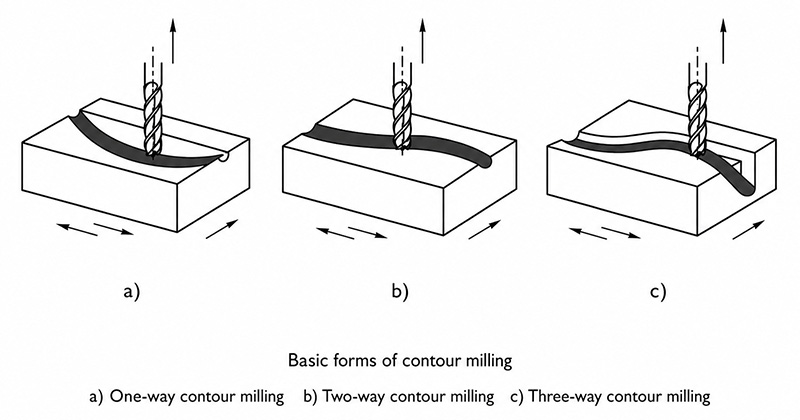

En el fresado por copia, una fresadora de copia da forma automáticamente a la superficie de la pieza de trabajo para que coincida con una plantilla. Se utilizan principalmente fresas esféricas. Este método es adecuado para moldes con superficies tridimensionales complejas o para piezas de menor precisión que no pueden fabricarse mediante otros métodos. Las fresadoras de copiado pueden ser unidireccionales, bidireccionales o tridireccionales.
