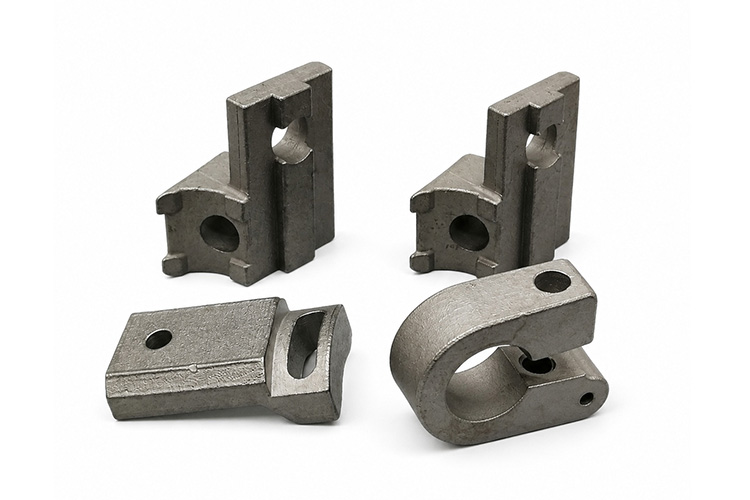

Fabryka w Chinach części CNC obrabianych ze stali węglowej
Przegląd
XCM CNC to chińska fabryka obróbki stali węglowej CNC zbudowana z myślą o dostawach powtarzalnych i może koordynować gatunki takie jak 45#, Q235, 1045 i 40Cr w centrach obróbczych Brother, Taichung i Qiaofeng oraz możliwości toczenia dużych części.
Obróbka cieplna, ochrona przed rdzą, certyfikaty materiałowe, raporty wymiarowe i ochrona eksportowa mogą być zorganizowane w tym samym przepływie pracy, co odpowiada dostawom seryjnym złączy hydraulicznych, ciężkich wsporników, kołnierzy i wałów. Standardowy czas realizacji często mieści się w przedziale 10-15 dni, a czas realizacji próbek w przedziale 3-7 dni. XCM CNC posiada certyfikaty ISO 9001, ISO 13485, IATF 16949 i GJB9001C, z MOQ od 1 sztuki.
Kluczowe możliwości
Parametry obróbki i tolerancje
- Materiały: Stal węglowa - Q235, 45#, 1045, 40Cr; gatunek wybrany na podstawie nośności i sposobu obróbki cieplnej
- Tolerancja: +/-0,003 mm (+/-0,00012 cala), dokładność IT5 lub IT6, pasowanie wału/otworu +/-0,01 mm; dostępne h6/H7
- Wykończenie powierzchni: Ra 3,2 um frezowane, Ra 0,8 um toczone/wiercone, Ra 0,4 um szlifowane, Ra 0,2 um polerowane
- GD&T: Płaskość 0,02 mm, równoległość 0,03 mm/1030 mm, współosiowość 0,012 mm, bicie 0,01 mm, pozycja 0,015 mm
- Maksymalny rozmiar: Frezowanie 3000 x 1600 x 1400 mm; średnica toczenia 1250 x 2000 mm
- Obróbka cieplna: Hartowanie, odpuszczanie, normalizowanie, usuwanie naprężeń poprzez przegląd rysunku
- Wątek: M1.4-M220, NPT/BSP/G/PT, głębokość 4xD, efektywna głębokość ślepego otworu 50 mm
- Zakres partii: 1 sztuka do powtarzania partii produkcyjnych; kontrola wyrywkowa plus pełna kontrola krytycznych cech
Obróbka dużych konstrukcji ze stali węglowej dla przemysłu
Frezowanie dużych elementów ze stali węglowej może odbywać się z przesuwem do 3000 x 1600 x 1400 mm, a toczenie do średnicy 1250 mm i długości 2000 mm. Płyty montażowe, podstawy i ciężkie kołnierze mogą wykonywać główne operacje frezowania lub toczenia na jednej maszynie. W przypadku większych części powyżej 500 mm, tolerancja około +/-0,05 mm jest typowa, chyba że element krytyczny dla dopasowania musi być dokręcony oddzielnie przez rysowanie.
Obróbka gwintów i wpustów dla części seryjnych
Obsługiwane są rozmiary gwintów od M1,4 do M220, w tym standardy rur NPT, BSP, G i PT. Minimalna szerokość rowka może zaczynać się od 1,0 mm, a głębsze gwinty mogą być sprawdzane do głębokości efektywnej 50 mm. Przyrządy pomiarowe "go" i "no-go" oraz pierścieniowe przyrządy pomiarowe są używane do kontroli funkcjonalnej, podczas gdy kontrola zadziorów na otworach poprzecznych jest zgodna z potrzebami bloków hydraulicznych i korpusów zaworów.
Kontrola spójności partii dla powtarzających się zamówień
Spójność powtarzalnych zamówień zależy od standaryzacji trasy i planów próbkowania. Pierwsza partia może ustanowić punkt odniesienia za pomocą FAI, a następnie kolejne partie wykorzystują pełną kontrolę krytycznych wymiarów i próbkowanie regularnych wymiarów. Wartości położenia około 0,015 mm i kontrole otworów grupowych około 0,01 mm mogą być utrzymywane z partii na partię, gdy trasa jest ustalona, a tolerancje wału mogą być kontynuowane w klasach h6 lub h7.
Identyfikowalność i rejestry jakości dla dostaw fabrycznych
Każda partia może być powiązana z certyfikatami materiałowymi, raportami obróbki cieplnej i zapisami wymiarów. Pliki dotyczące obróbki powierzchni mogą obejmować grubość powłoki w zakresie 3-20 um, raporty dotyczące rozpylania soli oraz potwierdzenie oksydowania lub cynkowania. Identyfikowalność wykorzystuje numery zamówień i partii jako główne odniesienie, a format raportu może być zgodny z wymaganiami klienta.
Specyfikacje
| Nazwa produktu | Chiny Części obrabiane CNC ze stali węglowej |
|---|---|
| Producent | XCM CNC |
| Lokalizacja fabryki | Shenzhen, Guangdong, Chiny |
| System jakości | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Proces obróbki | Frezowanie CNC, toczenie CNC, wiercenie, gwintowanie, gratowanie |
| Materiał | Stal węglowa |
| Klasa materiału | 45#, Q235, 1045, 40Cr z gatunkiem i trasą procesu potwierdzoną na zamówienie |
| Tolerancja | +/-0,03 mm standardowa tolerancja CNC, wymiary krytyczne na podstawie przeglądu rysunku |
| Chropowatość powierzchni | Ra 3,2 um ogólnie obrabiane powierzchnie, Ra 1,6 um powierzchnie współpracujące zgodnie z wymaganiami |
| Obróbka powierzchni | Cynkowanie galwaniczne, czarny tlenek, powłoka antykorozyjna na zamówienie |
| Maksymalny rozmiar części | Skok frezowania 3000 x 1600 x 1400 mm, rozmiar toczenia do średnicy 1250 x 2000 mm po przeglądzie ustawień |
| Kontrola | Kontrola wymiarowa, FAI, certyfikat materiałowy, raport obróbki powierzchni zgodnie z wymaganiami zamówienia |
| Zastosowanie | Bloki zaworów hydraulicznych, wytrzymałe wsporniki, kołnierze, wały, części wsporcze podwozia |
| Kluczowe cechy | Wielkogabarytowe części o dużym obciążeniu, prowadzenie wału i kołnierza, przepływ od zgrubnego do wykończeniowego, uszczelnienie chroniące przed rdzą |
| Krytyczne wymagania dotyczące kontroli jakości | Certyfikat materiałowy, raport obróbki cieplnej lub powierzchni, próbkowanie kluczowych wymiarów, zabezpieczenie opakowania |
| Zakres partii | 1 sztuka MOQ do powtarzania partii produkcyjnych według przeglądu harmonogramu |
| MOQ | 1 szt. |
| Typowy czas realizacji | 10-15 dni roboczych od przeglądu rysunku |
| Formaty rysowania | STEP, IGS, DWG, PDF, X_T |
| Obróbka cieplna | Przegląd rysunków |
Zastosowania
Bloki zaworów hydraulicznych i złącza kołnierzowe do zasilania wsadowego
Typowe części: Blok zaworów hydraulicznych, złącze kołnierzowe
Stal węglowa dobrze sprawdza się w połączeniach o dużym obciążeniu i obróbce otworów w układach hydraulicznych, a wielokrotne dostawy korzystają z blokowania gatunku, obróbki cieplnej i przepływu ochrony przed rdzą po zatwierdzeniu pierwszego artykułu. Certyfikaty materiałowe, FAI i raporty obróbki powierzchni mogą być dostarczone na zamówienie.
Wsporniki i wały przegubowe do maszyn budowlanych
Typowe części: Wspornik maszyny budowlanej, wałek sworznia
Części maszyn budowlanych często muszą równoważyć udźwig, przepływ procesu od obróbki zgrubnej do końcowej oraz ochronę podczas transportu. Stal węglowa jest praktycznym materiałem dostarczanym partiami, a dostawy ciężkich części mogą być zaplanowane wraz z obróbką cieplną lub galwanizacją, podczas gdy opakowania kartonowe, piankowe lub drewniane są dobierane zgodnie z wymaganiami zamówienia.
Powtarzające się zamówienia na wały i kołnierze w maszynach ogólnych
Typowe części: Część wału, część kołnierza
Powtarzalne zamówienia na wały i kołnierze zależą od stabilnych dostaw materiału, przewidywalnego mocowania i czystego interfejsu raportu. Stal węglowa ułatwia utrzymanie powtarzalnej trasy, a dłuższe wały lub większe płyty można sprawdzić w zakresie frezowania 3000 x 1600 x 1400 mm i zakresie toczenia 1250 x długość 2000 mm przed zaplanowaniem.
Wsporniki podwozia i złącza strukturalne dla branży motoryzacyjnej
Typowe części: Część nośna podwozia, złącze strukturalne
Samochodowe konstrukcje wsporcze często wymagają wyboru gatunku, ochrony powierzchni i pakowania partii, a stal węglowa może zrównoważyć koszty z potrzebami w zakresie nośności. Ostateczne wymagania dotyczące zastosowania nadal zależą od rysunku klienta, warunków serwisowych i zasad branżowych przed wydaniem ścieżki obróbki cieplnej lub powierzchniowej.
Dlaczego warto nas wybrać
Certyfikowane systemy jakości i importowany sprzęt
XCM CNC posiada certyfikaty ISO 9001, ISO 13485, IATF 16949 i GJB9001C, obejmujące wymagania systemu jakości dla programów medycznych, motoryzacyjnych i wojskowych. W produkcji wykorzystywane są centra obróbcze DMG, Mazak, Matsuura, Brother i inne wraz z Hexagon CMM i kontrolą wizyjną 2.5D.
Zakres obróbki od małych złączy do dużych struktur
Zakres obróbki obejmuje części od miniaturowych złączy i obudów czujników po duże elementy konstrukcyjne. Frezowanie w trzech osiach osiąga wymiary 3000 x 1600 x 1400 mm, a toczenie osiąga średnicę 1250 mm i długość 2000 mm, dzięki czemu zarówno małe, precyzyjne części, jak i duże konstrukcje mogą być obrabiane w jednym cyklu produkcyjnym.
Wielopoziomowa strategia sprzętowa w zakresie kosztów i jakości
XCM CNC wykorzystuje wielopoziomową mieszankę sprzętu z Chin kontynentalnych, Tajwanu, Japonii i Europy lub USA. Operacje o niższej tolerancji mogą być wykonywane na maszynach krajowych lub tajwańskich, podczas gdy bardziej precyzyjne prace mogą być wykonywane na importowanym sprzęcie, takim jak DMG lub Mazak, aby uniknąć niepotrzebnego zużycia dużej liczby godzin.
Kontrola partii powtarzalnych zamówień i koordynacja plików
Po zatwierdzeniu pierwszego artykułu, wybór gatunku, obróbka cieplna i ścieżki ochrony przed rdzą mogą zostać zablokowane dla powtarzających się zamówień stali węglowej. Certyfikaty materiałowe, raporty wymiarowe i raporty obróbki powierzchni mogą być łączone według zamówienia, dzięki czemu pliki eksportowe i zapisy jakości pozostają wyrównane od partii do partii.
Logistyka eksportu i opakowania chroniące przed rdzą w jednym strumieniu
Wsporniki, wały i kołnierze ze stali węglowej wymagają zarówno ochrony przed uderzeniami, jak i rdzą podczas transportu na duże odległości. Pianka, separatory, kartony lub drewniane skrzynie są wybierane w zależności od wagi, struktury i metody wysyłki. DHL, FedEx, UPS i fracht morski mogą być obsługiwane, podczas gdy płatność może korzystać z T / T, PayPal lub Western Union.
FAQ
Jakie certyfikaty materiałów ze stali węglowej może dostarczyć fabryka?
Certyfikaty materiałowe mogą być dostarczane zgodnie z wymaganiami zamówienia, a dokładny typ zależy od gatunku i partii zakupu dla 45#, Q235, 1045 lub 40Cr. Jeśli wymagane są również raporty z obróbki cieplnej lub powierzchniowej, ich format i zakres należy określić przed złożeniem zamówienia.
Jakie jest MOQ dla części obrabianych ze stali węglowej CNC z Chin?
MOQ zaczyna się od 1 sztuki, co jest odpowiednie dla próbek, małych partii i powtarzalnych zamówień. Standardowy czas realizacji partii jest często weryfikowany w zakresie 10-15 dni, ale rzeczywista cena i czas nadal zależą od gatunku, obróbki cieplnej, ochrony przed rdzą i harmonogramu.
Czy można skoordynować obróbkę cieplną i wykończenie antykorozyjne w ramach przepływu pracy w fabryce?
Tak. Obróbka cieplna, zapobieganie rdzy i późniejsza obróbka wykańczająca mogą być zaplanowane w jednej kontrolowanej sekwencji. W przypadku części hartowanych, oksydowanych na czarno lub cynkowanych, kolejność procesu i ochrona między etapami są zwykle potwierdzane przed zwolnieniem partii.
Jakie metody płatności i opcje wysyłki są obsługiwane?
Płatność może być zorganizowana przez T / T, PayPal lub Western Union. Do wysyłki można użyć DHL, FedEx, UPS lub frachtu morskiego, a do pakowania można użyć pianki, kartonów lub drewnianych skrzyń w zależności od wagi części i odległości transportu.
Jak pakować ciężkie wały, kołnierze lub wsporniki ze stali węglowej na eksport?
Ciężkie produkty ze stali węglowej mogą wykorzystywać olej antykorozyjny, separatory, piankę, kartony lub drewniane skrzynie w zależności od struktury i metody wysyłki. Głównymi celami są ochrona przed uderzeniami, zapobieganie rdzy i zapobieganie mieszaniu się różnych partii podczas transportu eksportowego.
Czy fabryka może obrabiać większe płyty lub wały ze stali węglowej?
Tak. Średnie i duże płyty i wały ze stali węglowej mogą być obrabiane z przesuwem frezowania do 3000 x 1600 x 1400 mm i wydajnością toczenia do średnicy 1250 x długości 2000 mm. Rzeczywisty rozmiar możliwy do obróbki nadal zależy od stanu półfabrykatu, metody mocowania i późniejszego planowania procesu.
Zapytanie o wycenę obróbki CNC dla XCM CNC
Prześlij nam swoje rysunki. Nasz zespół przeanalizuje plik i odpowie z wyceną obróbki. MOQ: 1 sztuka, z konkurencyjną niską ceną.
E-mail: [email protected] | WhatsApp: +8618638951317
