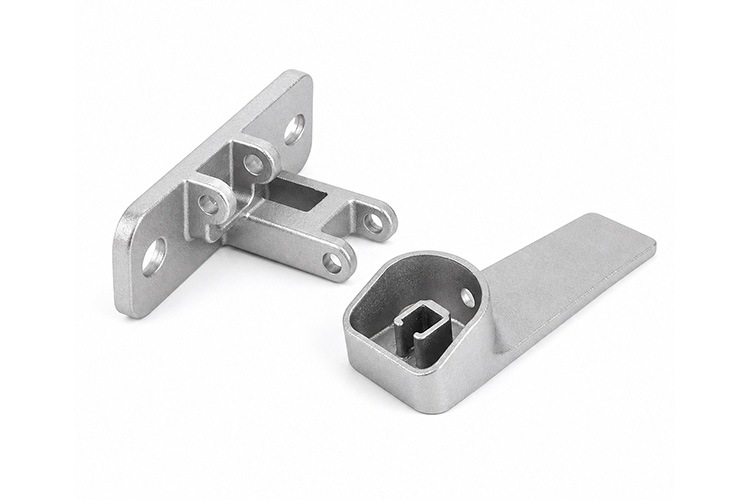

Dostawca części OEM CNC toczonych i frezowanych ze stali węglowej
Przegląd
XCM CNC zapewnia obróbkę tokarską stali węglowej OEM i może sprawdzać gatunki takie jak 45#, 40Cr, Q235 i 1045 pod kątem ścieżki obciążenia i trasy procesu przed rozpoczęciem produkcji.
Importowany sprzęt takich marek jak DMG i Mazak jest używany wraz z maszynami krajowymi, przy czym standardowy czas realizacji często mieści się w zakresie 10-15 dni, a czas realizacji próbek w zakresie 3-7 dni. Kolejność obróbki cieplnej, ochrona przed rdzą i zatwierdzenie próbki są najpierw potwierdzane, a następnie organizowana jest obróbka tokarska dla części o dużym obciążeniu, hydraulicznych i przekładni, takich jak sworznie, kołnierze, tuleje i złącza. XCM CNC posiada certyfikaty ISO 9001, ISO 13485, IATF 16949 i GJB9001C, z MOQ od 1 sztuki.
Kluczowe możliwości
Parametry obróbki i tolerancje
- Materiały: Stal węglowa - Q235, 45#, 1045, 40Cr; gatunek wybrany na podstawie nośności i sposobu obróbki cieplnej
- Tolerancja: +/-0,003 mm (+/-0,00012 cala), dokładność IT5 lub IT6, pasowanie wału/otworu +/-0,01 mm; dostępne h6/H7
- Wykończenie powierzchni: Ra 3,2 um frezowane, Ra 0,8 um toczone/wiercone, Ra 0,4 um szlifowane, Ra 0,2 um polerowane
- GD&T: Płaskość 0,02 mm, równoległość 0,03 mm/1030 mm, współosiowość 0,012 mm, bicie 0,01 mm, pozycja 0,015 mm
- Maksymalny rozmiar: Frezowanie 3000 x 1600 x 1400 mm; średnica toczenia 1250 x 2000 mm
- Obróbka cieplna: Hartowanie, odpuszczanie, normalizowanie, usuwanie naprężeń poprzez przegląd rysunku
- Wątek: M1.4-M220, NPT/BSP/G/PT, głębokość 4xD, efektywna głębokość ślepego otworu 50 mm
- Inspekcja: Raport CMM, raport FAI dotyczący pierwszego artykułu, certyfikat materiałowy w formacie wymaganym przez klienta
Tolerancja dopasowania montażowego dla elementów współpracujących OEM
Części ze stali węglowej OEM zwykle wymagają kontroli średnic wału przy h6 około +/-0,005 mm i otworów przy H7 około +/-0,006 mm. XCM CNC wykorzystuje precyzyjne ścieżki toczenia i frezowania, aby wspierać te dopasowania, podczas gdy chropowatość powierzchni współpracującej może być kontrolowana w zakresie Ra 0,8 um. Zależności montażowe są potwierdzane podczas przeglądu rysunku, dzięki czemu interferencja pasowania nie pojawia się później w produkcji.
Wieloprocesowa obróbka CNC dla złożonych części OEM
Złożone części ze stali węglowej OEM często łączą frezowanie, toczenie, wytaczanie, gwintowanie i gratowanie w jednej operacji. Trzyosiowy skok frezowania do 3000 x 1600 x 1400 mm obejmuje duże płyty montażowe, podczas gdy toczenie do średnicy 1250 mm obsługuje ciężkie wały. Części wielopowierzchniowe mogą być obrabiane w mniejszej liczbie ustawień, aby zmniejszyć odchylenia pozycji wynikające z wielokrotnego mocowania.
Kontrola GD&T części ze stali węglowej OEM
Typowe wartości geometryczne obejmują położenie 0,015 mm, współosiowość 0,012 mm, bicie okrągłe 0,01 mm, płaskość 0,02 mm, prostopadłość 0,02 mm/1000 mm i równoległość 0,03 mm/1030 mm. W przypadku części poddanych obróbce cieplnej, które powracają do obróbki wykańczającej, zachowanie punktu odniesienia jest sprawdzane podczas oceny rysunku i dostosowywane do wymagań montażowych.
Pakiety raportów z inspekcji dla zamówień OEM
XCM CNC może dostarczać raporty CMM, raporty FAI i certyfikaty materiałowe w formacie klienta. Hexagon CMM jest wykorzystywany do kontroli położenia i współosiowości, podczas gdy wysokościomierze mogą wspierać weryfikację głębokości i kroku. Klienci OEM mogą zdefiniować układ raportu, zakres kontroli i współczynnik próbkowania podczas składania zamówienia, a w razie potrzeby przeprowadzić pełną kontrolę krytycznych wymiarów pasowania.
Specyfikacje
| Nazwa produktu | Części toczone i frezowane CNC ze stali węglowej OEM |
|---|---|
| Producent | XCM CNC |
| Lokalizacja fabryki | Shenzhen, Guangdong, Chiny |
| System jakości | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Proces obróbki | Toczenie CNC, frezowanie CNC, obróbka tokarsko-frezarska |
| Materiał | Stal węglowa |
| Klasa materiału | 45#, 40Cr, Q235, 1045 według obciążenia i wymagań rysunkowych |
| Tolerancja | +/-0,03 mm standardowa tolerancja CNC, wymiary krytyczne na podstawie przeglądu rysunku |
| Chropowatość powierzchni | Ra 1,6 um obrabiane powierzchnie współpracujące, Ra 0,8 um otwory według wymagań |
| Obróbka powierzchni | Czarny tlenek, cynkowanie, powłoka ochronna na podstawie przeglądu rysunku |
| Kontrola | Kontrola wymiarów, FAI, sprawdzian gwintów, CMM dla cech krytycznych zgodnie z wymaganiami zamówienia |
| Zastosowanie | Komponenty hydrauliczne, wytrzymałe wsporniki, sworznie, tuleje, kołnierze, części przekładni |
| Kluczowe cechy | Pasowania otworów wału, otwory hydrauliczne, krawędzie do dużych obciążeń, wzory otworów kołnierzy, naddatek na obróbkę cieplną |
| Krytyczne wymagania dotyczące kontroli jakości | Sekwencja obróbki cieplnej, współosiowe wyrównanie, krytyczne fazy, ponowna kontrola po zabezpieczeniu antykorozyjnym |
| Zakres partii | Prototyp do powtarzania partii OEM poprzez przegląd rysunków |
| MOQ | 1 szt. |
| Typowy czas realizacji | 10-15 dni roboczych od przeglądu rysunku |
| Formaty rysowania | STEP, IGS, DWG, PDF, X_T |
| Obróbka cieplna | Przegląd rysunków |
Zastosowania
Niestandardowe bloki zaworów hydraulicznych i złącza końcówek cylindrów
Typowe części: Blok zaworów hydraulicznych, złącze na końcu cylindra
Stal węglowa nadaje się do konstrukcji hydraulicznych, które wymagają zarówno nośności, jak i kontrolowanych relacji otworów. Na etapie próbkowania, wybór stali 45# lub 40Cr, kolejność obróbki cieplnej, otwory H7 lub H8 oraz ochrona przed rdzą mogą zostać potwierdzone przed zablokowaniem ścieżki obróbki wykańczającej.
Wały sworzniowe i króćce przyłączeniowe dla sprzętu budowlanego
Typowe części: Wałek sworznia, płytka przyłączeniowa
Części maszyn budowlanych często kładą nacisk na dużą nośność i kompatybilność z późniejszą obróbką cieplną, a stal węglowa oferuje praktyczną równowagę między wytrzymałością a skrawalnością. Przykładowe części mogą najpierw potwierdzić fazowanie, standard zadziorów i dopasowanie otworu wału, a następnie można sfinalizować ochronę przed rdzą i pakowanie partii.
Tuleje skrzyni biegów i części współpracujące z kołnierzami
Typowe części: Tuleja skrzyni biegów, kołnierz przyłączeniowy
Stal węglowa sprawdza się dobrze w przypadku tulei, kołnierzy i części z otworem współpracującym, które wymagają średnic wału h6 lub h7 lub otworów H7 lub H8. Sekwencja toczenia i naddatek materiału przed i po obróbce cieplnej powinny zostać wyjaśnione podczas przeglądu rysunku, aby współosiowość i ochrona przed rdzą nie były później sprzeczne.
Wsporniki podwozia i konstrukcje skrzyni biegów dla przemysłu motoryzacyjnego
Typowe części: Wspornik podwozia, część łącząca skrzyni biegów
Części ze stali węglowej związane z motoryzacją są często wykorzystywane do konstrukcji wsporczych i przekładni, a materiał ten dobrze dostosowuje się do opartej na rysunku kontroli obróbki cieplnej i ochrony powierzchni. Ostateczne zastosowanie nadal zależy od rysunku klienta, warunków serwisowych i zasad branżowych, z przeglądem na etapie próbkowania wykorzystywanym do potwierdzenia powierzchni obciążenia i trasy ochrony przed rdzą.
Dlaczego warto nas wybrać
Certyfikowane systemy jakości i importowany sprzęt
XCM CNC posiada certyfikaty ISO 9001, ISO 13485, IATF 16949 i GJB9001C, obejmujące wymagania systemu jakości dla programów medycznych, motoryzacyjnych i wojskowych. W produkcji wykorzystywane są centra obróbcze DMG, Mazak, Matsuura, Brother i inne wraz z Hexagon CMM i kontrolą wizyjną 2.5D.
Zakres obróbki od małych złączy do dużych struktur
Zakres obróbki obejmuje części od miniaturowych złączy i obudów czujników po duże elementy konstrukcyjne. Frezowanie w trzech osiach osiąga wymiary 3000 x 1600 x 1400 mm, a toczenie osiąga średnicę 1250 mm i długość 2000 mm, dzięki czemu zarówno małe precyzyjne części, jak i komponenty mechaniczne o długości przekraczającej 2 metry mogą być sprawdzane w jednym łańcuchu dostaw.
Wielopoziomowa strategia sprzętowa w zakresie kosztów i jakości
XCM CNC wykorzystuje wielopoziomową mieszankę sprzętu z Chin kontynentalnych, Tajwanu, Japonii i Europy lub USA. Operacje o niższej tolerancji mogą być wykonywane na maszynach krajowych lub tajwańskich, podczas gdy bardziej precyzyjne prace mogą być wykonywane na importowanym sprzęcie, takim jak DMG lub Mazak, aby uniknąć niepotrzebnego zużycia dużej liczby godzin.
Zarządzanie wersjami i identyfikowalność próbek dla części OEM
Projekty ze stali węglowej OEM często obejmują zmiany gatunku, poprawki ochrony przed rdzą i aktualizacje strukturalne. XCM CNC rejestruje każdą rundę próbkowania, dane kontrolne i zmiany procesu według wersji, dzięki czemu nieaktualne rysunki lub stare trasy nie są kontynuowane w produkcji. Wsparcie NDA jest dostępne przed wydaniem partii.
Przejrzysta komunikacja od wyceny do dostawy
Podczas wyceny rysunki STEP, DWG lub PDF są sprawdzane pod kątem gatunku, kierunku obciążenia, obróbki cieplnej i wymagań dotyczących ochrony przed rdzą, dzięki czemu krytyczne warunki są określane na wczesnym etapie. Po przejściu próbki ustalana jest trasa procesu, a partia może przejść do standardowego 10-15-dniowego okna czasu realizacji, podczas gdy powierzchnie czołowe o dużym obciążeniu, fazowania i relacje montażowe są potwierdzane przed rozpoczęciem cięcia.
FAQ
Jakich plików rysunkowych potrzebujesz dla niestandardowych części toczonych i frezowanych ze stali węglowej?
STEP, IGES, STP, DWG lub zwymiarowany plik PDF są zazwyczaj wymagane wraz z gatunkiem, ilością, krytycznymi tolerancjami i uwagami dotyczącymi zastosowania. Jeśli część wymaga obróbki cieplnej, ochrony przed rdzą lub obróbki mechanicznej po spawaniu, wymagania te należy również określić podczas przeglądu oferty.
Jakie jest MOQ i czas realizacji części CNC ze stali węglowej OEM?
MOQ zaczyna się od 1 sztuki, co jest odpowiednie do walidacji próbek i prac pilotażowych. Czas realizacji próbek jest często weryfikowany w zakresie 3-7 dni, podczas gdy czas realizacji partii wynosi zazwyczaj 10-15 dni w zależności od złożoności części i ilości zamówienia.
Jak zorganizować obróbkę przed i po obróbce cieplnej części ze stali węglowej?
Naddatek na obróbkę zgrubną, kolejność obróbki cieplnej i późniejsze pozycje obróbki wykańczającej są zwykle sprawdzane przed ustaleniem ostatecznej trasy. Planowanie to jest szczególnie ważne w przypadku pasowań wału, otworów hydraulicznych i powierzchni czołowych poddawanych dużym obciążeniom.
Jakie metody płatności i opcje wysyłki są dostępne?
Płatność może być zorganizowana przez T / T, PayPal lub Western Union. Wysyłka może odbywać się za pośrednictwem DHL, FedEx, UPS lub frachtu morskiego, z piankowym, kartonowym lub drewnianym opakowaniem wybranym w zależności od rozmiaru części i odległości transportu.
Czy można podpisać umowę NDA na rysunki niestandardowych części ze stali węglowej?
Tak. XCM CNC obsługuje podpisywanie umów NDA przed rozpoczęciem projektu, a rysunki, pliki procesowe i przykładowe dane mogą być następnie zarządzane zgodnie z uzgodnionymi zasadami poufności.
Czy można obrabiać spawane lub wstępnie kute półwyroby ze stali węglowej do ostatecznych wymiarów?
Tak, części spawane i surowo kute półfabrykaty mogą być oceniane pod kątem późniejszego wykończenia CNC, ale najpierw należy potwierdzić stan półfabrykatu, odciążenie i rekonstrukcję układu odniesienia. W przypadku części poddawanych dużym obciążeniom, ryzyko deformacji i planowanie ochrony przed rdzą również wymagają dodatkowego przeglądu.
Zapytanie o wycenę obróbki CNC dla XCM CNC
Prześlij nam swoje rysunki. Nasz zespół przeanalizuje plik i odpowie z wyceną obróbki. MOQ: 1 sztuka, z konkurencyjną niską ceną.
