薄肉アルミニウム半球シェルの旋削方法

薄肉アルミニウム製の半球形シェルは、一般的にプレス成形または溶接されたブランクとして製造され、その後、CNC旋盤で両面を旋削加工して成形されます。その薄肉構造と低剛性のため、プロセスシステム全体の剛性には細心の注意を払う必要があります。 適切な支持を行うことで、変形や工具のスプリングバックを防ぎ、所定の肉厚と表面粗さを維持するのに役立ちます。

シェルを直接握ったり、押し付けたりしないでください。シェルの形状を支え、固定できる専用の治具を使用してください。.

クランプ方法の比較

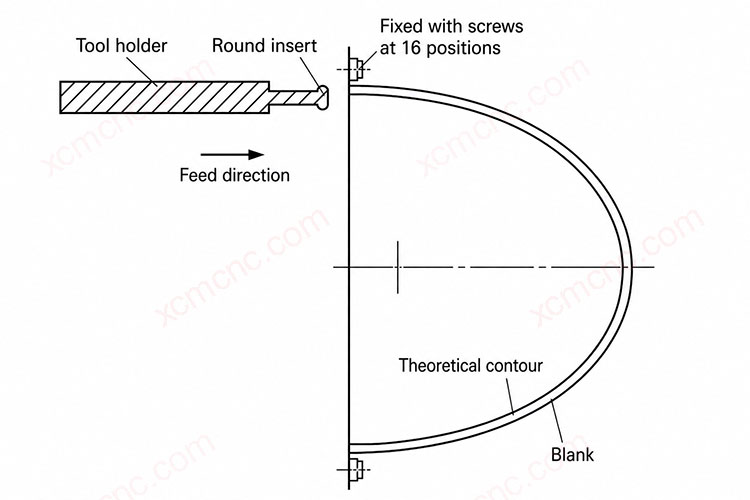

誤り：直接クランプ

支持されていないシェルを直接把持したり押さえつけたりすると、加工システムの全体的な剛性が低下してしまいます。これにより、ワークが変形しやすくなり、旋削加工中の工具のスプリングバックによって、肉厚や表面品質の管理が困難になります。.

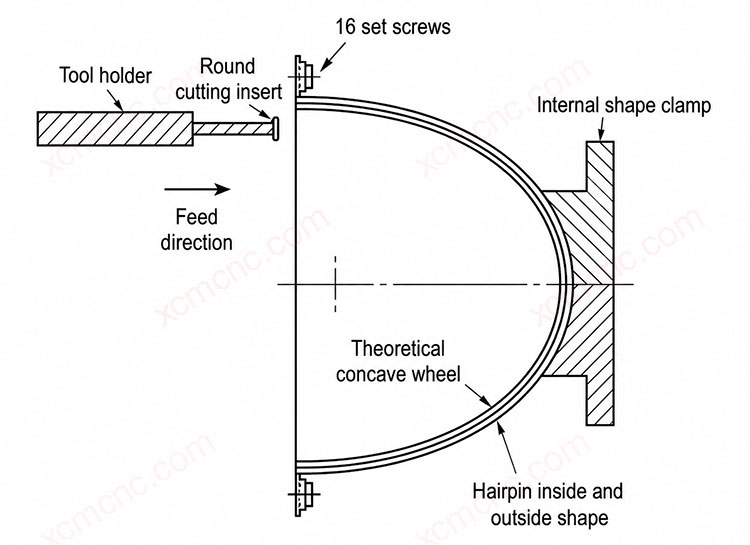

正しい方法：専用プロファイル治具

シェルの形状に合わせた専用の治具を作成し、その治具にワークを固定します。この構成により、加工システムの剛性が効果的に向上し、加工中の変形を抑制することができます。.
