エポキシ樹脂部品の旋削方法：工具の選定と注意事項
公開日:
XCM CNC 著
閲覧数：190
ガラス繊維強化エポキシ複合材は、切削刃を摩耗させ、放熱性が低く、旋削加工中に層間剥離や欠けが生じたり、大量の粉塵が発生したりする可能性があります。 工具の形状は切削挙動を制御しますが、工具の材質は寿命に大きく影響します。本ガイドでは、高精度仕上げに適した超硬合金グレードや多結晶ダイヤモンドと、厳しい仕上げ条件にはあまり適さない高速度鋼やコーティング付き超硬合金グレードを比較しています。 また、耐摩耗性、硬度、ガラス繊維とのコーティング相互作用、切れ味、冷却、および切削パラメータが、品質、コスト、生産性にどのように影響するかを解説しています。これらの推奨事項は、要求の厳しいエポキシ部品に対する安定した旋削加工および研削加工の代替戦略を支援するものです。

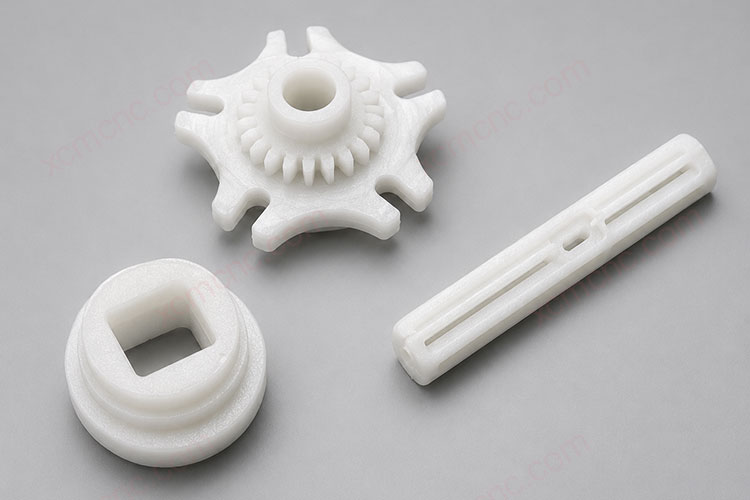

エポキシ複合材料部品は、ガラス繊維を所定の割合の樹脂と結合させ、熱と圧力を加えることで製造されます。これらは、室温での優れた機械的特性と、高温下でも安定した電気絶縁性を備えています。

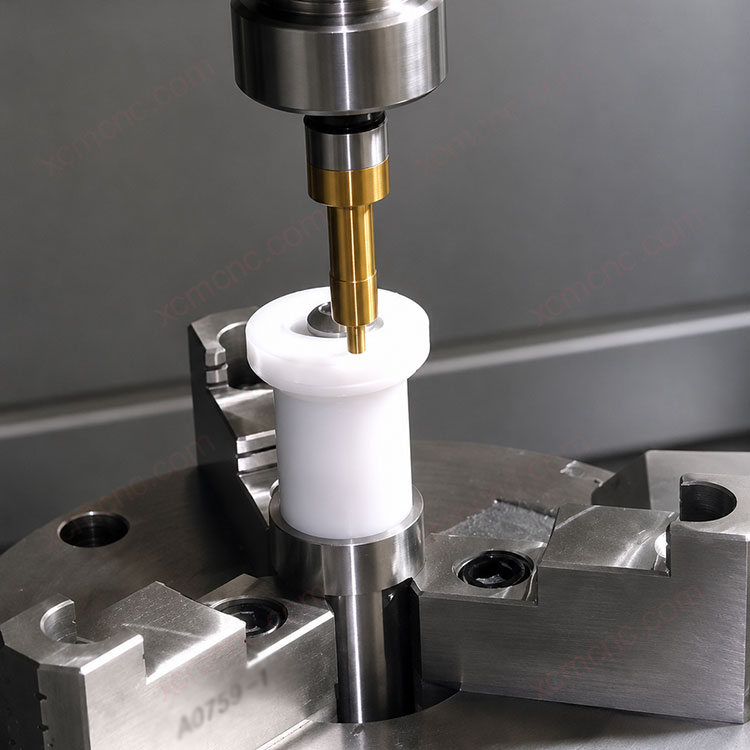

金属切削と同様に、工具寿命は切削界面での切削熱や摩擦の影響を受けます。複合材料に含まれる硬質ガラス繊維は、砥石の砥粒のように振る舞い、切削刃を摩耗させ、摩耗を加速させ、さらに層間剥離、欠け、および大量の粉塵の発生を引き起こします。 この加工プロセスは、金属切削とは根本的に異なります。熱伝導率がはるかに低いため、熱放散が悪く、旋削時の生産性が低下し、品質が不安定になります。
工具の形状は切削挙動を決定づける一方、工具の材質は耐用年数を大きく左右します。したがって、効率的な加工を行うには、耐摩耗性に優れ、切れ味が良く、放熱性に優れ、適切な形状を持つ工具が必要です。
工具の選定と加工上の注意事項
| 項目 | ガイダンス |
|---|---|
| 工具の材質 | 材料によって得られる加工結果は異なります。より良好な仕上げ、長寿命、および経済的な加工を実現するには、YG8、YG6、YG6X、YG3、YG3Xなどの超硬合金、あるいは多結晶ダイヤモンド（PCD）を使用してください。 表面品質の精度が厳しく求められる場合は、高速度鋼のW18Cr4VおよびW6Mo5CrV2、ならびに被覆超硬合金グレードのYBC251の使用を避けてください。適切な材料の選定は、寸法および技術的な要件を満たすと同時に、切削効率を高め、不必要なコストを削減します。 |
| 加工上の注意事項 |
|
