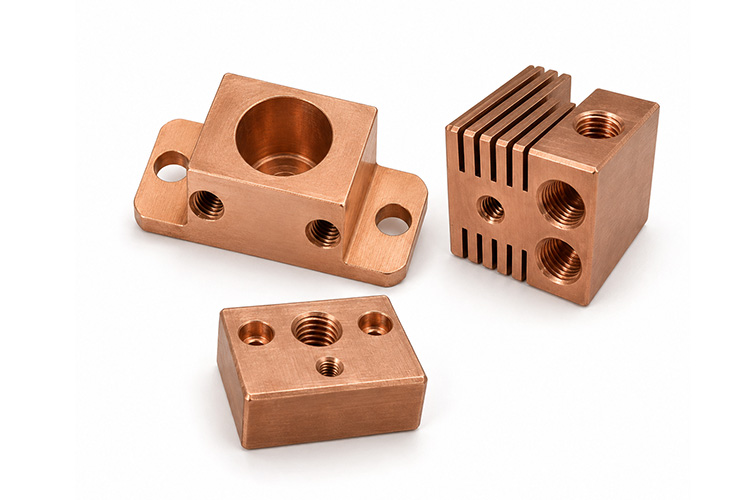

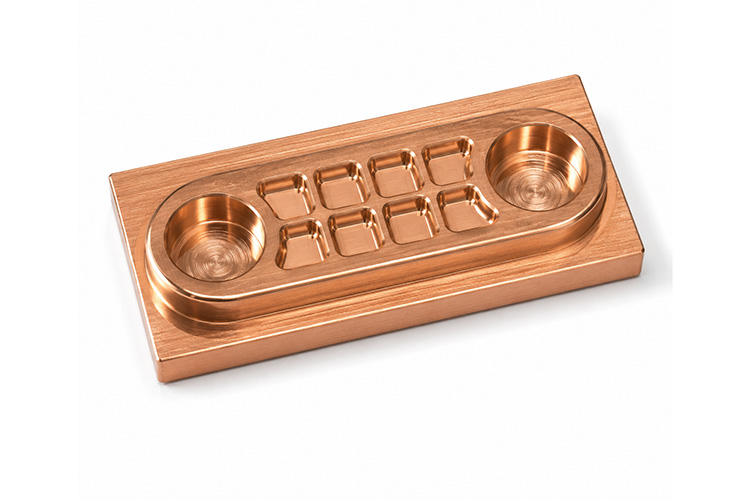

Proveedor de piezas CNC mecanizadas de alta precisión de cobre

El mecanizado de precisión del cobre es difícil porque las grandes superficies planas se deforman con facilidad, la rugosidad de la cara de contacto debe graduarse por función y el cobre puro tiende a mancharse bajo la presión de corte.

XCM CNC trabaja bajo los sistemas ISO 9001 e IATF 16949 y utiliza equipos como DMG 80mono y Matsuura MX-520 para controlar la planitud en torno a 0,02 mm y las dimensiones críticas seleccionadas en torno a +/-0,003 mm. MOQ puede comenzar a partir de 1 pieza y el plazo de entrega estándar se revisa comúnmente en el rango de 10-15 días. Para placas base de cobre, disipadores de calor, electrodos y estructuras de guía de ondas, se definen los puntos de referencia GD&T, los grados de rugosidad y la reinspección antes y después del tratamiento superficial antes de iniciar el mecanizado.

Parámetros de mecanizado y tolerancias

Límites de planitud y paralelismo para grandes superficies de disipadores de calor

Las grandes placas base de cobre están limitadas por el área, el grosor y la estrategia de sujeción. XCM CNC puede revisar la planitud en torno a 0,02 mm y el paralelismo en torno a 0,03 mm en una longitud de referencia de 1030 mm en piezas de hasta unos 1030 x 1030 mm cuando la estructura lo admite. Las secciones de pared delgada con esparcidor de calor cercanas a 0,5 mm siguen necesitando una revisión de la deformación, y la ventana de tolerancia real se confirma pieza por pieza en función del área y el estado de la pared.

Control GD&T completo para terminales, ejes y características de electrodos

Las piezas de cobre de precisión pueden revisarse para comprobar la coaxialidad en torno a 0,012 mm, la excentricidad circular en torno a 0,01 mm, la posición de los agujeros agrupados en torno a 0,015 mm y la redondez en torno a 0,006 mm. Los ajustes del eje pueden seguir h6 en torno a +/-0,005 mm y los taladros pueden seguir H7 en torno a +/-0,006 mm. Dado que el cobre puro es propenso a mancharse, el recorrido de acabado y el estado de la herramienta se controlan minuciosamente para que las caras de contacto no se dañen antes de la inspección GD&T.

Clasificación de la rugosidad superficial de las caras mecanizadas de contacto, de referencia y generales

La rugosidad debe asignarse por función en lugar de un nivel para toda la pieza. Las caras fresadas generales pueden permanecer en Ra 3,2 um, las caras de contacto e instalación pueden pasar a Ra 1,6 um, las caras de referencia rectificadas pueden alcanzar Ra 0,4 um y los diámetros exteriores torneados pueden llegar a Ra 0,8 um. Las cavidades RF y las caras de contacto de precisión se denominan por separado, por lo que se evita un tiempo de acabado innecesario en las regiones no críticas.

Inspección de precisión con MMC, sistemas de visión y pruebas de rugosidad

La inspección puede abarcar el tamaño, el GD&T y el estado de la superficie utilizando conjuntamente una MMC Hexagon, un sistema de visión WanHao VMS, un medidor de altura TRIMOS y un comprobador de rugosidad. La planitud y la posición se comprueban en la MMC, los taladros pueden verificarse con calibres y la rugosidad se mide instrumentalmente en lugar de por comparación visual. Las dimensiones clave se comprueban tanto antes como después del tratamiento antioxidante o el chapado, si es necesario.

Cobertura de sistemas y equipos certificados

La fábrica trabaja bajo los sistemas de calidad ISO 9001, ISO 13485, IATF 16949 y GJB9001C y utiliza máquinas DMG, Mazak, Matsuura, Brother y otras para cubrir cobre puro, cobre libre de oxígeno y piezas estructurales conductoras. La revisión de planos puede confirmar las caras de contacto, la planitud y los requisitos de antioxidación en un solo flujo.

Amplia cobertura de tamaños

La gama de mecanizado abarca tanto piezas a escala de conector como placas base o estructuras de cobre de mayor tamaño. El recorrido de tres ejes alcanza 3000 x 1600 x 1400 mm y el diámetro de torneado llega a 1250 mm, mientras que el recorrido final sigue dependiendo de los requisitos de fijación, nivel de pureza y estado de la superficie.

Estrategia de equipos escalonados por coste y calidad

XCM CNC utiliza una combinación de máquinas CNC de China continental, Taiwán, Japón y Europa o Estados Unidos. Las operaciones de cobre de menor tolerancia pueden realizarse con equipos nacionales o de Taiwán, mientras que las caras de contacto y las características de ajuste más estrictas pueden trasladarse a máquinas importadas como DMG o Mazak.

Métodos de inspección configurados antes de iniciar el corte

Las caras de contacto, los taladros H7 o H8 y otras características clave del cobre necesitan que se defina su método de inspección antes de iniciar el mecanizado. La planitud y la posición se asignan a la MMC, los contornos más pequeños al sistema de visión 2,5D y las dimensiones de altura al calibre TRIMOS, y después esa ruta se escribe en el archivo de proceso en lugar de decidirse después del mecanizado.

Reinspección en dos fases antes y después del tratamiento de superficies

La protección antioxidante y el chapado cambian el estado de las caras de contacto de cobre y las dimensiones de ajuste, por lo que XCM CNC comprueba la geometría crítica una vez después del mecanizado de precisión y otra después del tratamiento superficial. La comparación entre estas dos inspecciones confirma si la ruta de tratamiento ha desplazado la pieza fuera de tolerancia.
