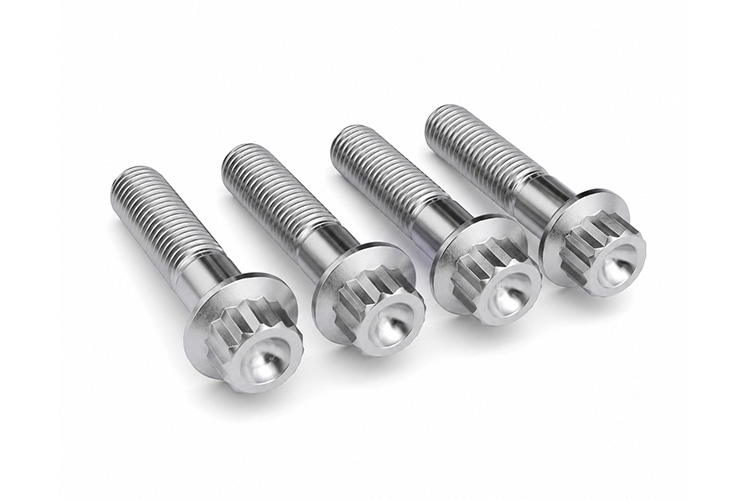

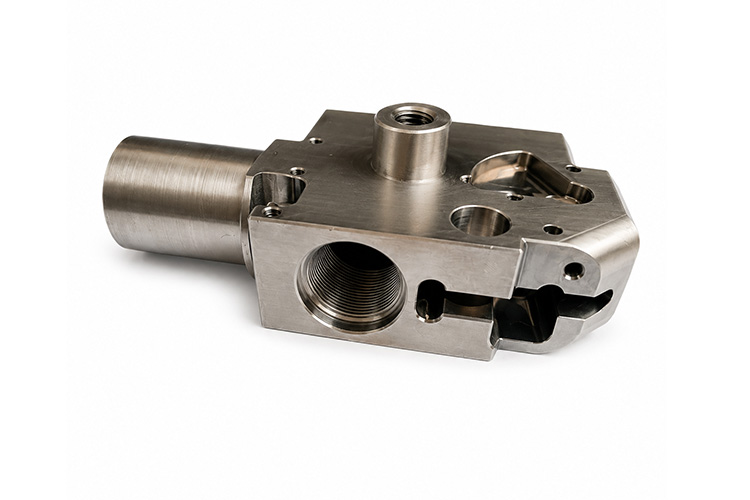

Proveedor de piezas CNC mecanizadas de alta precisión de titanio
Visión general
XCM CNC se encarga del mecanizado de titanio de precisión con énfasis en el control de tolerancias críticas y la planificación de inspecciones ajustadas, con el apoyo de sistemas alineados con las normas ISO 9001 e ISO 13485 y máquinas importadas de marcas como DMG y Mazak para torneado y fresado TC4 y TA2.
Antes de iniciar el mecanizado, confirmamos el punto de referencia de la fijación, la ruta de tolerancia de posición y la ruta de medición de coaxialidad con respecto al plano. A continuación, la etapa de muestra comprueba cómo afectan la baja conductividad térmica, la acumulación de calor y la tensión residual a las características críticas. Las cantidades mínimas de piezas comienzan a partir de 1 y el recorrido es adecuado para patrones de orificios, estructuras de pared delgada y caras de sellado que requieren un estricto control de GD&T.
Capacidades clave
Parámetros de mecanizado
- Materiales: TC4 / Ti-6Al-4V, TA2 / CP Titanio, grados de proyecto mediante revisión de planos
- Tolerancia: +/-0,003 mm (+/-0,00012 pulgadas), precisión IT5 o IT6, ajustes de eje y agujero de +/-0,01 mm, con h6 y H7 disponibles
- Acabado superficial: Ra 3,2 um fresado, Ra 1,6 um precisión, Ra 0,8 um torneado o mandrinado
- GD&T: Coaxialidad 0,012 mm, excentricidad 0,01 mm, cilindricidad 0,011 mm
- Tamaño máximo: Fresado 3000 x 1600 x 1400 mm, diámetro de torneado 1250 x 2000 mm
- Tratamiento de la superficie: Pasivado, granallado, pulido, marcado por láser mediante revisión de planos
- Hilo: M1.4-M220, NPT, BSP, G, PT
- Límite de precisión: +/-0,003 mm de tolerancia, 0,006 mm de redondez y 0,01 mm de posición del orificio en características seleccionadas mediante revisión de planos.
Control GD&T para Datums de Precisión
Los puntos de referencia de precisión de titanio pueden revisarse con respecto a la planitud de 0,02 mm y la tolerancia de posición de 0,015 mm antes de la liberación de la fijación. Para caras de puntos de referencia clave, orificios de montaje y estructuras sensibles a la libertad, la MMC comprueba la geometría después de una configuración controlada con respecto a la cadena de puntos de referencia de dibujo.
Punto de referencia único para patrones de taladros
Los patrones de taladros de titanio pueden alcanzar una posición de taladro de 0,01 mm y una coaxialidad de 0,012 mm cuando la cadena de referencia se mantiene dentro de una configuración. En piezas de pared delgada cercanas a 0,5 mm o caras de ajuste crítico, los taladros H7 y las posiciones de eje h6 se programan para el mecanizado de acabado solo después de revisar el riesgo de aporte térmico y springback.
Control de la rugosidad superficial de los elementos de acoplamiento
Los elementos de acoplamiento de titanio pueden combinar caras perforadas Ra 1,6 um con diámetros torneados Ra 0,8 um para evaluar el ajuste crítico. En el caso de patrones de orificios, caras frontales y elementos coaxiales, puede comprobarse la redondez hasta 0,006 mm en el comprobador de redondez, mientras que la excentricidad hasta 0,01 mm debe seguir el mismo punto de referencia de medición acordado.
Reinspección posterior a la finalización para zonas críticas
Las zonas críticas de titanio pueden mantener características seleccionadas de +/-0,003 mm tras el acabado sólo cuando la reinspección sigue el mismo plan de referencia. Tras la pasivación o el granallado, la ruta comprueba si es necesario reverificar la planitud de 0,02 mm y la tolerancia de posición de 0,015 mm antes de la liberación.
Especificaciones
| Nombre del producto | Proveedor de piezas CNC mecanizadas de alta precisión de titanio |
|---|---|
| Fabricante | XCM CNC |
| Ubicación de la fábrica | Shenzhen, Guangdong, China |
| Sistema de calidad | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Proceso de mecanizado | Mecanizado CNC |
| Material | Titanio |
| Calidad del material | TC4 / Ti-6Al-4V, TA2 / CP Titanio, grados de proyecto mediante revisión de planos |
| Tolerancia | +/-0,03 mm de tolerancia estándar de mecanizado CNC |
| Tolerancia de precisión | +/-0,003 mm para características críticas seleccionadas mediante revisión de planos |
| Rugosidad superficial | Ra 3,2 um fresado, Ra 1,6 um precisión, Ra 0,8 um torneado o mandrinado |
| Tratamiento de superficies | Pasivado, granallado, pulido, marcado por láser mediante revisión de planos |
| Tamaño máximo de la pieza | Fresado 3000 x 1600 x 1400 mm / Diámetro de torneado 1250 x 2000 mm |
| Inspección | MMC hexagonal, comprobador de redondez, medidor de altura TRIMOS 600L, WanHao VMS-3020G 2.5D, comprobador de rugosidad, medidores de roscas |
| Aplicación | Carcasas de precisión para dispositivos médicos, bridas para módulos de automatización, ajustes de sellado químico y bloques de conectores de alto rendimiento |
| Aplicación típica | Mecanizado de titanio de ajuste crítico con control GD&T |
| Características principales | Alta relación resistencia-peso, revisión de baja conductividad térmica, control GD&T e inspección basada en datos |
| Requisitos críticos de control de calidad | Trazabilidad de materiales, control de acumulación térmica, revisión del springback de pared delgada, reinspección de MMC y protección de superficies. |
| Gama de lotes | Prototipos para pedidos repetidos de precisión |
| MOQ | 1 pieza |
| Plazo de entrega | Repetición precisa de pedidos mediante revisión de planos |
| Formatos de dibujo | STEP, IGS, DWG, PDF, X_T |
| Proceso secundario | Desbarbado, pasivado, granallado, pulido y marcado por láser mediante revisión de planos. |
| Certificado de materiales | Certificado de material por encargo |
| Características del material | Alta relación resistencia-peso, resistencia a la corrosión en agua de mar y baja revisión de la conductividad térmica. |
| Control de tolerancia crítica | Tolerancia de posición 0,015 mm, coaxialidad 0,012 mm y posición del orificio 0,01 mm mediante revisión de planos. |
Aplicaciones
Carcasas de productos sanitarios con funciones de sellado
Piezas típicas: Carcasa de articulación de robot quirúrgico, cuerpo de mango de endoscopio, soporte de montaje de equipo de imagen
El titanio ofrece una sólida combinación de relación resistencia-peso, resistencia a la esterilización y biocompatibilidad para estructuras ligeras no implantológicas. Para alojamientos de paredes finas y ranuras de sellado, la ruta confirma un punto de referencia de control posicional de 0,015 mm y una trayectoria de fijación estable para paredes cercanas a 0,5 mm, mientras que la profundidad de la ranura de sellado puede controlarse hasta 0,01 mm cuando el dibujo lo requiera.
Bases para módulos lineales y adaptadores de interfaz de vacío
Piezas típicas: Segmento de brazo robótico colaborativo, tapa del servomotor de alta rigidez, brida del efector final de vacío
El titanio equilibra la alta resistencia específica con la resistencia a la corrosión para conectores de alta resistencia e interfaces de vacío en servicio especializado. En las caras de las bridas y los orificios coaxiales, la ruta se centra en la coaxialidad de 0,012 mm y la planitud de 0,02 mm, mientras que las superficies de sellado al vacío pueden perforarse o fresarse con precisión a Ra 0,8 um cuando sea necesario.
Interfaces de sellado químico y ajustes de válvulas
Piezas típicas: Asiento de válvula de precisión, brida de estanqueidad resistente a la corrosión, racor de salida del reactor
El titanio es muy adecuado para asientos de válvulas y accesorios de estanquidad de lotes pequeños y gran valor en servicios con medios corrosivos. La rugosidad de la cara de sellado puede controlarse hasta Ra 0,8 um, el ajuste de la rosca puede comprobarse mediante galgas de apriete y no apriete, y la verificación de la posición del orificio de 0,01 mm ayuda a reducir el riesgo de fugas tras el montaje.
Soportes deportivos de alto rendimiento y conectores de ajuste crítico
Piezas típicas: Eje de pasador de posicionamiento de precisión, bloque conector atornillado de alta resistencia, pivote de junta articulada
Su bajo peso junto con su alta resistencia hacen que el titanio sea adecuado para estructuras deportivas de montaje repetido y sensibles al peso. La posición del grupo de agujeros puede controlarse a 0,01 mm, la excentricidad del eje a 0,01 mm, y los diámetros exteriores h6 más los agujeros de localización H7 pueden acabarse a Ra 0,8 um donde lo requiera el dibujo.
Por qué elegirnos
Cobertura de sistemas y equipos cualificados
XCM CNC organiza los proyectos de titanio conforme a los sistemas de calidad ISO 9001, ISO 13485, IATF 16949 y GJB9001C y utiliza equipos de marcas como DMG, Mazak, Matsuura y Brother para el torneado, fresado y mecanizado multifacial. Para los programas TC4 y TA2, revisamos los certificados de materiales, el riesgo de pared delgada y los requisitos de protección de superficies durante la revisión de planos.
Amplia gama de tamaños para piezas de titanio
Admitimos el mecanizado desde pequeñas piezas de titanio a escala de conector hasta interfaces de vacío más grandes, estructuras resistentes a la corrosión, bridas, elementos de fijación y componentes de precisión de pared delgada. El recorrido de tres ejes alcanza los 3000 x 1600 x 1400 mm y la capacidad de torneado llega al diámetro de 1250 x 2000 mm, mientras que el recorrido final sigue la revisión de la fijación, el grado de aleación y el riesgo de acumulación de calor.
Estrategia de equipos escalonados por coste y calidad
XCM CNC utiliza equipos CNC nacionales, de Taiwán, Japón y Europa o EE.UU. para que las caras de titanio estándar no ocupen horas de máquina importada innecesariamente. Características como la coaxialidad de 0,012 mm y los orificios de ajuste H7 se trasladan a máquinas de clase DMG o Mazak sólo cuando el dibujo requiere ese nivel de precisión.
La deriva térmica se revisa pronto
Las piezas de titanio de baja conductividad pueden acarrear acumulación de calor en la planitud, la posición del orificio y la variación de la cara de ajuste, por lo que dividimos el proceso por punto de referencia, etapa de operación y ruta de medición antes de iniciar el corte. Para bridas de alta precisión, interfaces de vacío y estructuras de pared delgada, la ruta confirma el riesgo de desviación térmica y los nodos de reinspección antes de liberar la muestra.
Puntos de referencia e inspección definidos antes del corte
La tolerancia de posición, la coaxialidad y la rugosidad de la cara de ajuste se definen junto con el punto de referencia de preparación y el método de reinspección antes de que comience el mecanizado. Para los grupos de orificios de chaveta y las caras de sellado, el primer artículo puede alinearse con la MMC, la rugosidad y las comprobaciones de calibre de apto o no apto en lugar de depender de una ruta de inspección genérica.
PREGUNTAS FRECUENTES
¿Qué características GD&T puede controlar en las piezas de titanio de precisión?
Los objetivos comunes de GD&T en titanio incluyen planitud hasta 0,02 mm, tolerancia de posición hasta 0,015 mm, coaxialidad hasta 0,012 mm, excentricidad circular hasta 0,01 mm y redondez hasta 0,006 mm. La idoneidad final sigue dependiendo del tamaño de la pieza, el grosor de la pared y la ruta de fijación revisada según el plano.
¿Cómo se inspeccionan las tolerancias críticas en piezas CNC de titanio?
Las dimensiones críticas y las características GD&T se comprueban normalmente en la MMC, mientras que la redondez puede comprobarse en el comprobador de redondez y las características más pequeñas pueden comprobarse con el sistema de medición por vídeo 2,5D. El punto de referencia de la medición y el formato del informe se alinean con el dibujo antes de iniciar el corte, y los informes de muestras y lotes pueden separarse cuando sea necesario.
¿Puede conseguirse una redondez y cilindricidad ajustadas en piezas torneadas de titanio?
Se puede conseguir una redondez de 0,006 mm y una cilindricidad de 0,011 mm en determinados elementos torneados de titanio utilizados en ajustes de cojinetes, juntas y piezas giratorias. En piezas con grandes relaciones longitud-diámetro o baja rigidez de pared, el riesgo de vibración y distorsión requiere una revisión por etapas antes de asumir estos límites.
¿Qué grosor puede tener una pared de titanio CNC en piezas personalizadas?
En algunas piezas de titanio es posible un límite de pared delgada de referencia en torno a 0,5 mm, pero la viabilidad final depende de la longitud, la relación de aspecto, la tensión residual y la trayectoria de fijación. Las cavidades profundas, los bordes largos y las estructuras ligeras de alta resistencia suelen requerir un corte por capas y una reinspección planificada conjuntamente.
¿Puede controlar la planitud, la posición y la coaxialidad en piezas de titanio de precisión?
Sí, las piezas de titanio pueden revisarse en cuanto a planitud, tolerancia de posición y coaxialidad con valores de referencia comunes como 0,02 mm de planitud, 0,015 mm de tolerancia de posición y 0,012 mm de coaxialidad. La ruta final sigue dependiendo del tamaño de la pieza, el grosor de la pared, la acumulación de calor y el método de inspección acordado.
¿Cómo se reduce la deriva por acumulación de calor en piezas de titanio de baja conductividad?
Las piezas de titanio de baja conductividad suelen depender del corte por capas, la reinspección por etapas y la gestión del punto de referencia para reducir la desviación de las dimensiones causada por la acumulación de calor. Las paredes finas, las cavidades profundas y las caras de ajuste crítico también necesitan que se revise la ruta de fijación y cualquier paso de control de tensiones antes de aprobar la ruta final.
