Szlifowanie stopów tytanu: ściernice, płyny i parametry

Opublikowano: wyświetleń: 230

Szlifowanie tytanu wiąże się z dużymi siłami i wysoką temperaturą, a także z intensywnym zużyciem ściernicy, zjawiskiem przywierania, reakcjami chemicznymi oraz ryzykiem naruszenia integralności powierzchni. Niniejszy przewodnik zawiera wytyczne dotyczące materiału ściernego, ziarna, spoiwa, twardości, struktury i porowatości, a także dane dotyczące przepływu i składu chłodziwa. Porównuje parametry szlifowania konwencjonalnego powierzchniowego, cylindrycznego i wewnętrznego, warunki posuwu pełzającego oraz praktyki wykańczania przy niskim naprężeniu. Zawiera również podsumowanie metod obróbki kriogenicznej, próżniowej, w gazie obojętnym, elektrostatycznej na zimno na sucho oraz wspomaganej ultradźwiękami, w tym ich zamierzonych korzyści i praktycznych ograniczeń. Tabele liczbowe ułatwiają dobór ściernicy oraz konserwatywne ustawienie procesu produkcyjnego na potrzeby wytwarzania.

1. Dlaczego tytan jest trudny do szlifowania

Charakterystyka Wyjaśnienie
Niska wydajność Tarcze szlifierskie szybko się zużywają, a współczynnik szlifowania jest niski. W tych samych warunkach współczynnik szlifowania wynosi 1.53 dla stopu Ti-6Al-4V w porównaniu z 71.5 dla stali węglowej klasy 45.
Wysoka temperatura Poślizg, tarcie oraz silne odkształcenia sprężysto-plastyczne powodują znaczne wydzielanie ciepła. W porównywalnych warunkach temperatura szlifowania stopu Ti-6.5Al-3.5Mo-2.5Sn-0.3Si jest 1.5-2 razy wyższa niż w przypadku stali gatunku 45 i może osiągnąć 1000°C.
Duża siła Siła promieniowa przewyższa siłę styczną. Całkowita siła szlifowania jest o około 30% większa niż w przypadku stali gatunku 45 i dwa do trzech razy większa niż w przypadku zwykłej stali węglowej.
Nagła awaria koła Przyleganie, dyfuzja oraz reakcje chemiczne zachodzące między tytanem a ziarnami ściernymi przyspieszają zużycie tarczy.
Trudna kontrola integralności powierzchni Wysoka temperatura sprzyja powstawaniu resztkowych naprężeń rozciągających, zanieczyszczeniu warstw powierzchniowych, chropowatości, przypalenia szlifierskiego oraz mikropęknięć.

2. Wybór ściernicy

Element Wskazówki dotyczące wyboru
Środek ścierny Zielony węglik krzemu GC (TL) oraz węglik krzemu z dodatkiem ceru CC (TS) charakteryzują się stosunkowo niską przyczepnością. Superścierniwa diamentowe RVD (JR) i CBN (JLD) również wykazują dobrą stabilność w kontakcie z tytanem.
Wytrwałość Typowe wielkości ziarna to 36-80.
Obligacja Tarcze ceramiczne wytwarzają większą siłę; tarcze na spoiwie żywicznym zazwyczaj charakteryzują się niższą temperaturą i mniejszą siłą.
Gatunek O ziarnistości 60, twardości K-M (ZR1-Z1) mogą zapewnić dobrą wydajność. Miękkie koła zmniejszają siłę i temperaturę, ale zużywają się szybciej.
Struktura i porowatość Odpowiednie są struktury o średniej otwartości lub otwarte, o numerach 5-8. Do szlifowania kształtowego i precyzyjnego można stosować gęstszą strukturę, aby zachować profil tarczy i jakość wykończenia.
Cechy koła Cylindryczny, surowy Wykończenie cylindryczne Chropowatość powierzchni Wykończenie powierzchni Wartość graniczna
Środek ścierny GC (TL) GC (TL) GC (TL) GC (TL) GC (TL)
Wytrwałość 46 60 36 albo 46 46 lub 60 24 lub 36
Struktura 6-8 6-8 6-8 6-8 4-7
Twardość J (R3) K (ZR1) K (ZR1) K (ZR1) M (Z1)
Obligacja V (A) V (A) V (A) V (A) V (A)

3. Dobór płynu do szlifowania

  1. Płyn musi chłodzić, smarować i przepłukiwać strefę szlifowania.
  2. Powinno to ograniczyć przywieranie oraz reakcje chemiczne między tytanem a materiałem ściernym.
  3. Należy zapewnić przepływ co najmniej 0,5 l/min na każdy milimetr szerokości koła, zwiększając go wraz z prędkością obrotową koła. Pojemność zbiornika powinna wynosić około 1,5–3 razy więcej niż natężenie przepływu, aby zapewnić chłodzenie płynu.
  4. Wióry tytanowe są łatwopalne; podczas stosowania płynów na bazie oleju należy zachować środki ostrożności przeciwpożarowe.
  5. Wśród zalecanych płynów znajdują się: roztwór azotynu potasu; azotyn potasu z dodatkiem mrówczanu sodu; roztwór azotynu sodu; azotyn sodu z dodatkiem mrówczanu sodu; roztwór azotynu aminy; lub olej o wysokiej zawartości chloru.
  6. W przypadku szlifowania z posuwem pełzającym jednym z przykładowych składów masowych jest mieszanina zawierająca 1% azotynu sodu, 0,5% benzoesanu sodu, 0,5% glicerolu, 0,4% trietanoloaminy oraz wodę w pozostałej części.

4. Ogólne parametry szlifowania

Parametr Chropowatość powierzchni Wykończenie powierzchni Cylindryczny, surowy Wykończenie cylindryczne Wewnętrzna chropowatość Wykończenie wewnętrzne
Prędkość koła, m/s 15-20 15-20 15-20 15-20 20-25 20-25
Prędkość stołu, m/min 14-20 8-14
Prędkość obrabianego elementu, m/min 15-30 15-30 15-45 15-45
Posuw promieniowy/głębokość, mm 0.025 maksymalnie 0.01 0.025 maksymalnie 0.01 0.01 maksymalnie 0.005
Przesuw poprzeczny, mm/stroke 0.5-5 0.5-5
Posuw wzdłużny równy szerokości koła B 1/5 B 1/10 B 1/3 B 1/6 B

Model GC60JV (TL60R3A) Ściernica podana w tej tabeli jest przeznaczona do szlifowania na mokro; do szlifowania na sucho należy używać ściernicy o mniejszej twardości. Jeśli do szlifowania zgrubnego i wykańczającego stosuje się oddzielne konfiguracje, do szlifowania zgrubnego należy używać ściernicy twardszej, a do wykańczającego – o jeden stopień mniej twardej. W przypadku szlifowania powierzchniowego lub zewnętrznego przy użyciu ściernic o średnicy powyżej 350 mm należy użyć ściernicy o jeden stopień twardości mniej. Szerokość ściernicy wewnętrznej nie powinna przekraczać 1,5-krotności średnicy ściernicy, a podane dane dotyczą szlifowania na mokro otworów o średnicy 20–50 mm, których długość wynosi 2,5-krotność średnicy.

5. Szlifowanie z posuwem pełzającym

Szlifowanie z powolnym posuwem, zwane również szlifowaniem z powolnym posuwem i głębokim nacięciem, charakteryzuje się głębokością cięcia sięgającą nawet 30 mm – około 100–1000 razy większą niż w przypadku szlifowania konwencjonalnego – przy posuwach obrabianego elementu wynoszących 5–300 mm/min. Już po jednym lub kilku przejściach można uzyskać ostateczne wymiary i kształt. Deklarowana dokładność wynosi 2–5 μm, chropowatość powierzchni Ra wynosi 0,16–0,63 μm, a wydajność jest od jednego do pięciu razy większa niż w przypadku szlifowania konwencjonalnego. Stosuje się go głównie do szlifowania kształtowego i głębokich rowków.

Koło Prędkość koła Głębokość ap Prędkość stołu
GC60G-JV (TL60R1-R3A) 30 m/s 1-2 mm 70 mm/min

W przypadku konieczności uzyskania niższej wartości chropowatości należy użyć twardszej tarczy. Do obróbki tarczy w celu szlifowania kształtowego można użyć walców diamentowych lub stalowych.

6. Szlifowanie niskonaprężeniowe

Szlifowanie niskonaprężeniowe polega na usuwaniu niewielkiej warstwy materiału w celu zmniejszenia naprężeń szczątkowych oraz zapobiegania przypaleniu, odkształceniom i pękaniu elementów tytanowych poddanych dużym obciążeniom. Wymaga ono zastosowania bardziej miękkiej, często ostrzonej tarczy, zmniejszonego posuwu promieniowego i prędkości obrotowej oraz obfitego dopływu odpowiedniego płynu, jednak wydajność tego procesu jest niska.

Parametr Szlifowanie płaskie Szlifowanie walcowe
Koło GC60GV (TL60R1A) GC60GV (TL60R1A)
Prędkość koła 10-15 m/s 10-15 m/s
Posuw promieniowy 0.005-0.013 mm/stroke 0.005-0.013 mm/stroke
Prędkość stołu 12-30 m/min
Prędkość obrabianego elementu 20-30 m/min
Płyn Płyn chłodzący na bazie oleju lub roztwór azotynu potasu Płyn chłodzący na bazie oleju lub roztwór azotynu potasu

Aby uzyskać końcowy naddatku wynoszący 0,25 mm, należy najpierw usunąć 0,20 mm przy wartości 0,013 mm na skok, a następnie usunąć pozostałe 0,05 mm przy wartości 0,005 mm na skok.

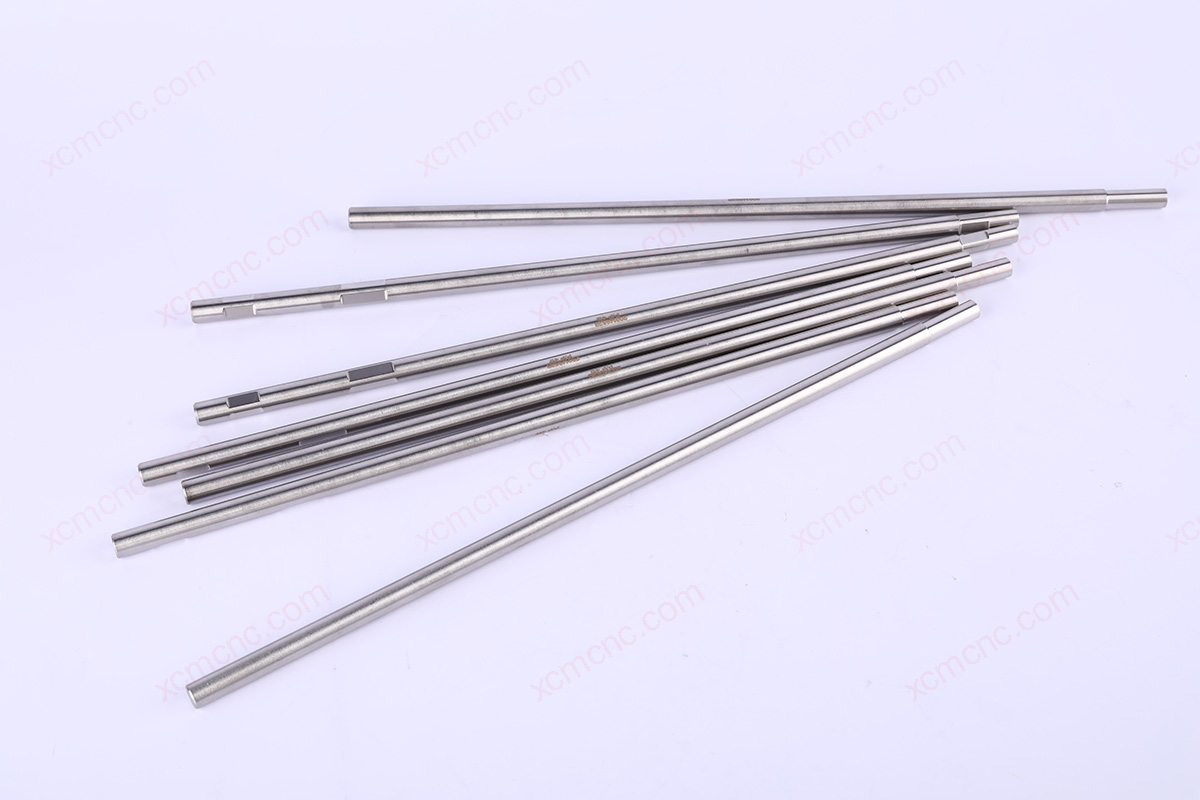

Elementy szlifierskie ze stopu tytanu

Inne rozwijające się metody obróbki tytanu

  1. Cięcie kriogeniczne: Ciekły azot o temperaturze -180°C lub płyn niskotemperaturowy o temperaturze -76°C reguluje warunki skrawania i ogranicza zużycie narzędzia spowodowane działaniem ciepła.
  2. Cięcie próżniowe: Odcięcie dopływu powietrza zapobiega reakcjom między tytanem a zanieczyszczeniami atmosferycznymi, które skracają żywotność narzędzia.
  3. Cięcie w atmosferze gazu obojętnego: Lokalne środowisko obojętne izoluje powierzchnię w sposób łatwiejszy do zrealizowania niż cięcie w pełnej próżni.
  4. Elektrostatyczne cięcie na zimno na sucho: Zjonizowane sprężone powietrze pochłania ciepło podczas rekombinacji i tworzy smarującą warstwę tlenkową w miejscach styku narzędzia z wiórem oraz narzędzia z obrabianym przedmiotem.
  5. Wiercenie z wykorzystaniem drgań ultradźwiękowych: Drgania o małej amplitudzie mogą zmniejszyć rozmiar strefy odkształcenia i siłę skrawania, ograniczyć powstawanie nawarstwień, poprawić stabilność dynamiczną oraz zwiększyć penetrację płynu, choć obciążenie przemienne może skrócić żywotność narzędzia.

Inne metody to cięcie laserowe, elektrochemiczne, elektromagnetyczne, termiczne, strumieniem cieczy ściernej oraz specjalne cięcie wspomagane obróbką cieplną.
