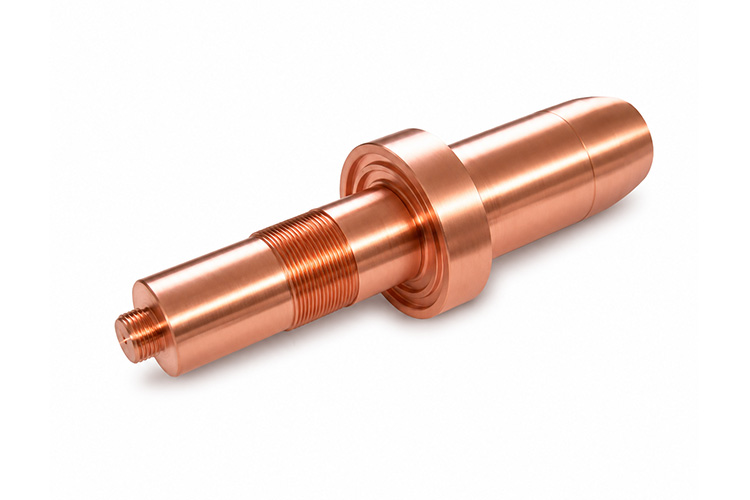

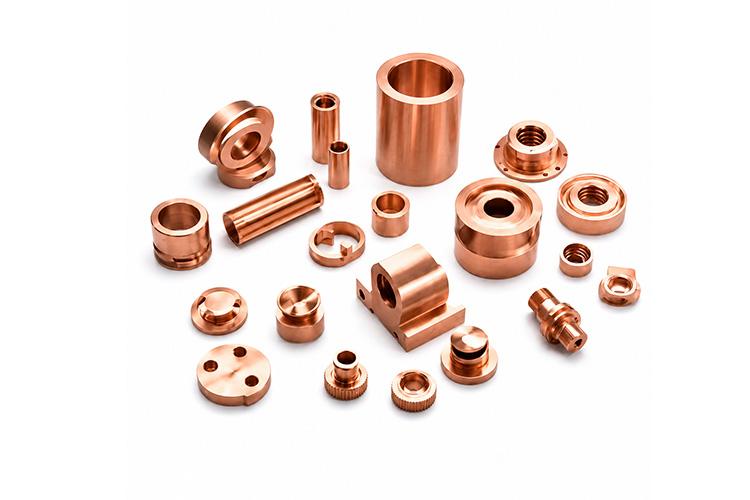

개요
구리 프로토타입의 가치는 외형만 확인하는 것이 아니라 생산 등급 재료와 공차로 실제 디자인을 검증한다는 데 있습니다.
XCM CNC는 ISO 9001 및 IATF 16949 품질 시스템에서 작동하며 구리 샘플 가공을 위해 DMG 80mono 및 Mazak I-100S와 같은 장비를 사용합니다. MOQ는 1개부터 시작할 수 있으며, 샘플 리드 타임은 보통 3~7일 범위에서 검토되며, 프로토타입 공차는 생산에 사용되는 것과 동일한 표준을 따릅니다. RF 구조, 방열판 베이스, 단자 및 전극의 경우 샘플 단계에서 먼저 고정, 표면 처리 효과 및 주요 치수를 확인한 다음 검사 데이터와 수정 메모를 파일럿 계획에 직접 전달합니다.
주요 기능
가공 매개변수 및 공차
- 자료: C101(무산소 구리), C102(무산소 구리), C110(전해질 인성 피치 구리)
- 관용: +/-0.003mm(+/-0.00012인치), IT5 또는 IT6 정확도, +/-0.01mm 샤프트/보어 맞춤, h6/H7 사용 가능
- 표면 마감: Ra 3.2 um 밀링면, Ra 1.6 um 접촉면, Ra 0.8 um 회전 OD, Ra 0.4 um 접지 데이텀면
- GD&T: 동축성 0.012mm, 런아웃 0.01mm, 평탄도 0.02mm, 위치 0.015mm, 원통도 0.011mm
- 최대 크기: 3축 밀링 이동거리 3000 x 1600 x 1400mm, 선삭 직경 1250 x 길이 2000mm
- 표면 처리: 산화 방지, 니켈 도금, 주석 도금, 주문 검토에 의한 부동태화
- 스레드: 내부 M1.4-M220, 외부 M2.0-M220, 깊이 4xD; NPT / BSP / G / PT 파이프 나사산
- 프로토타입: MOQ 1개, 샘플 리드 타임 3-7일, 생산과 동일한 허용 오차
생산 등급 공차 및 마감 처리된 프로토타입 가공
구리 샘플은 동일한 등급의 장비와 배치 생산에 사용되는 동일한 공차 로직으로 가공되므로 선택한 임계 치수는 +/-0.003mm, 보어는 약 +/-0.006mm의 H7을 따르고 대형 기준면은 프로토타입 단계에서 약 0.02mm의 평탄도를 검토할 수 있습니다. Ra 1.6㎛ 내외의 접촉면과 Ra 0.4㎛ 내외의 기준면도 조기에 검증되므로 나중에 생산할 때 두 번째 공정 기준선이 필요하지 않습니다.
접촉면 및 어셈블리 적합성을 위한 기능 검증
샘플 단계 검증은 전도성 단자, 전극 및 커넥터 블록의 접점면 크기, 실장 구멍 적합성 및 가장자리 상태에 중점을 둡니다. 0.015mm 내외의 홀 위치, 0.012mm 내외의 동축성, 0.012mm 내외의 페이스 런아웃은 모두 CMM로 문서화할 수 있습니다. 조립 테스트 결과 접촉면 또는 홀 패턴을 수정해야 하는 경우, 해당 변경 사항은 다음 도면 릴리스에 바로 적용됩니다.
변형 및 번짐 위험 노출에 사용되는 방열판 및 도파관 샘플
대형 구리 열 베이스와 도파관 캐비티는 파일럿 작업을 시작하기 전에 클램핑 변형과 구리 번짐 위험을 확인하기 위해 샘플 단계가 필요합니다. 대형 구리판의 0.02mm 내외의 평탄도와 0.5mm의 얇은 섹션의 왜곡은 첫 번째 기사에서 측정할 수 있으며, 필요한 경우 두 번째 샘플 전에 공구 및 절단 매개변수를 조정할 수 있습니다.
파일럿 생산과 연계된 검사 기록
샘플 검사 데이터는 파일럿 경로의 핵심 다리입니다. Hexagon CMM는 주요 치수를 커버할 수 있고, WanHao VMS 시스템은 작은 윤곽을 검사할 수 있으며, 거칠기 테스트는 표면 상태를 확인합니다. 샘플이 승인되면 설정을 제로에서 다시 시작하지 않고도 가공 경로, 고정 계획, 검사 목록 및 산화 방지 경로를 모두 파일럿 프로세스 파일에 복사할 수 있습니다.
사양
| 제품 이름 | 비용 효율적인 구리 프로토타입 부품 |
|---|---|
| 제조업체 | XCM CNC |
| 공장 위치 | 선전, 광둥성, 중국 |
| 품질 시스템 | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| 가공 프로세스 | CNC 밀링, CNC 터닝, 드릴링, 태핑, 샘플 가공 |
| 재료 | 구리 |
| 재료 등급 | 전도도, 열전달 및 파일럿 경로에 따라 선택된 C101, C102, C110 |
| 허용 오차 | 생산과 동일한 +/-0.03mm 표준 CNC 공차, 도면 검토를 통한 중요 치수 |
| 정밀도 허용 오차 | 프로토타입 단계에서 검증된 일부 접점 기능의 경우 +/-0.003mm |
| 표면 거칠기 | 도면 요구 사항에 따른 Ra 1.6 um 접촉면, Ra 0.4 um 접지 기준면 |
| 표면 처리 | 주문 검토를 통한 산화 방지, 도금 또는 보호 포장 샘플 제공 |
| 검사 | 샘플 단계에서의 Hexagon CMM, WanHao VMS-3020G, 거칠기 테스터 및 FAI 보고 |
| 애플리케이션 | 기능적 프로토타입, RF 구조 샘플, 방열판 샘플 및 전도성 시험 부품 |
| 주요 기능 | 생산 등급 샘플 허용 오차, 접촉면 검증 및 조립 적합성 검사 |
| 중요한 품질 관리 요구 사항 | 샘플 키 차원 재확인, 처리 후 재확인, 수정 기록 및 파일럿 핸드오프 |
| 배치 범위 | 1피스 MOQ, 샘플 리드 타임 3-7일, 일정 검토를 통한 파일럿 빌드 |
| MOQ | 1개 |
| 일반적인 리드 타임 | 도면 검토 후 영업일 기준 10~15일 |
| 그리기 형식 | STEP, IG, DWG, PDF, X_T |
| 임계 허용 오차 제어 | 샘플 수정 후 접촉면 및 평평한 기준면 재확인 |
애플리케이션
RF 커넥터, 도파관 및 전도성 구조 프로토타입
일반적인 부품: RF 커넥터 프로토타입, 도파관 캐비티 샘플, 전도성 구조 샘플
이러한 프로토타입은 기본적으로 RF 성능을 주장하기보다는 캐비티 크기, 접촉면 상태, 홀 핏을 검증하는 데 사용됩니다. 파일럿 경로가 공개되기 전에 약 0.02mm의 프로파일, 약 0.8um의 키 표면 거칠기, 약 0.015mm의 커넥터 홀 위치를 모두 확인할 수 있습니다.
방열판 베이스, 구리 플레이트 및 열 샘플
일반적인 부품: 써멀 베이스 샘플, 구리 베이스 플레이트 샘플, 방열판 샘플
열 구리 샘플은 대면 평탄도, 클램핑 왜곡 및 산화 방지 처리 효과를 검증합니다. 첫 번째 제품에서 0.02mm 내외의 평탄도와 Ra 1.6um 내외의 접촉면을 측정한 다음 이후 파일럿 작업을 위해 고정 계획을 고정할 수 있습니다.
단자, 커넥터 블록 및 전극 샘플
일반적인 부품: 단자 샘플, 커넥터 블록 샘플, 전극 샘플
전도성 부품 프로토타입은 접촉면 치수, H7 실장 보어 및 에지 조건 제어에 중점을 둡니다. 0.015mm 내외의 그룹화된 홀 위치와 0.012mm 내외의 동축성에 대한 CMM 1차 데이터는 샘플이 통과하면 파일럿 공정 파일로 바로 이동할 수 있습니다.
충전 및 자동화 전도성 시험 부품
일반적인 부품: 충전 커넥터 샘플, 슬립 링 샘플, 전극 홀더 샘플
이러한 부품은 소량 출시 전에 전도성 접촉, 열 경로 및 조립 구멍의 타당성을 검증하는 데 사용됩니다. 샘플이 승인되면 공정 계획을 재설정하지 않고도 동일한 가공 경로와 검사 로직을 파일럿 빌드에 재사용할 수 있습니다.
선택해야 하는 이유
인증된 시스템 및 장비 범위
이 공장은 ISO 9001, ISO 13485, IATF 16949 및 GJB9001C 품질 시스템에 따라 운영되며 DMG, Mazak, Matsuura, Brother 및 기타 기계를 사용하여 순수 구리, 무산소 구리 및 전도성 구조 부품을 처리합니다. 도면 검토를 통해 접촉면, 평탄도 및 산화 방지 요구 사항을 한 번에 확인할 수 있습니다.
광범위한 사이즈 커버리지
가공 범위는 커넥터 크기의 부품과 더 큰 구리 베이스 플레이트 또는 구조물을 모두 포함합니다. 3축 이동거리는 3000 x 1600 x 1400mm, 회전 직경은 1250mm에 이르지만 최종 경로는 고정 장치, 순도 수준 및 표면 상태 요구 사항에 따라 달라집니다.
비용과 품질을 위한 계층화된 장비 전략
XCM CNC는 중국 본토, 대만, 일본, 유럽 또는 미국산 CNC 기계를 혼합하여 사용합니다. 공차가 낮은 구리 작업은 국내 또는 대만 장비에서 실행할 수 있으며, 접촉면과 피팅 기능이 더 엄격한 작업은 DMG 또는 Mazak과 같은 수입 장비로 이동할 수 있습니다.
샘플 정밀도와 생산 정밀도 일치
구리 샘플은 편안한 프로토타입 전용 경로 대신 이후 생산과 동일한 공차, 거칠기 및 검사 로직을 사용합니다. 따라서 부품이 파일럿 생산으로 전환될 때 샘플 CMM 데이터와 공정 설정을 바로 재사용할 수 있습니다.
프로토타입 검증을 파일럿 작업으로 바로 전환하기
샘플 단계에서는 가공 정확도, 산화 방지 처리 및 포장을 함께 검증한 다음 승인된 결과를 파일럿 프로세스 파일에 기록합니다. 클램핑 방법, 도구 선택 및 검사 지점은 샘플 승인 시 잠겨 있으므로 이후 시험 배치에서 동일한 설정을 다시 찾을 필요가 없습니다.
자주 묻는 질문
구리 CNC 프로토타입의 리드 타임과 MOQ는 어떻게 되나요?
MOQ는 1개부터 시작하며 샘플 리드 타임은 구조 및 재료 순도 요구 사항에 따라 3~7일 범위에서 검토되는 경우가 많습니다. 샘플은 생산에 계획된 것과 동일한 가공 및 검사 표준을 사용하며, 보고서는 부품과 함께 배송될 수 있습니다.
순수 구리가 황동보다 가공하기 어려운 이유는 무엇인가요?
순수 구리는 절삭날에 번지거나 클램핑 시 뒤틀리고 민감한 접촉면에 자국을 남길 가능성이 높기 때문에 일반적으로 황동보다 공정 경로가 더 보수적으로 이루어집니다. 부품 크기, 평평한 면, 구멍 요구 사항에 따라 추가 재고 및 단계적 절단을 검토합니다.
구리 프로토타입 공차는 생산 공차와 동일한가요?
예. 샘플은 도면에 필요한 경우 +/-0.003mm 내외의 선택된 중요 특징, H7 보어 및 0.02mm 내외의 평탄도를 포함하여 생산에 계획된 것과 동일한 공차 경로를 사용할 수 있습니다. 샘플이 통과하면 동일한 공정 설정이 파일럿 경로에 적용됩니다.
구리 프로토타입 라운드 사이에 디자인 수정을 어떻게 처리하나요?
각 샘플 라운드에는 측정된 문제와 도면 변경 사항이 기록되고, 다음 샘플은 업데이트된 수정본에 따라 가공됩니다. 이러한 수정 기록은 나중에 파일럿 릴리스 중에 사용된 프로세스 기록이 되어 각 변경의 이유를 추적할 수 있습니다.
파일럿 생산 전에 일체형 구리 프로토타입을 가공할 수 있나요?
예. 파일럿 경로를 시작하기 전에 단일 구리 샘플을 사용하여 접촉면, 평탄도 및 조립 적합성을 검증할 수 있습니다. 샘플 리드 타임은 일반적으로 3~7일 범위에서 검토되며 정확한 시기는 구조, 순도 수준 및 재검사 범위에 따라 달라집니다.
구리 샘플에서 소량 생산으로 전환하려면 어떻게 해야 하나요?
샘플이 승인되면 등급 선택, 평탄도, 접촉면 제어, 산화 방지 처리 및 검사 지점이 파일럿 프로세스 파일에 복사됩니다. 그런 다음 시험 생산은 프로세스를 처음부터 다시 구축하는 대신 승인된 동일한 경로를 따릅니다.
XCM CNC에 CNC 가공 견적 요청하기
도면을 보내주세요. 저희 팀이 파일을 검토한 후 가공 견적을 회신해 드립니다. MOQ: 1개, 경쟁력 있는 저렴한 가격.
이메일: [email protected] | WhatsApp: +8618638951317
