Proveedor de piezas CNC mecanizadas de alta precisión de aluminio
Visión general
XCM CNC proporciona mecanizado CNC de aluminio de alta precisión centrado en el control dimensional, la estrategia de fijación y la disciplina de inspección para piezas que requieren caras de transferencia de calor precisas, cavidades de pared delgada, ubicación de patrones de orificios y puntos de referencia de ensamblaje de precisión.
El aluminio ofrece ventajas de disipación del calor, bajo peso y anodizado, pero la distorsión térmica y la compensación del grosor del revestimiento deben revisarse con antelación. Utilizamos CMM, inspección visual, medidores de altura y pruebas de rugosidad para confirmar si las dimensiones críticas se mantienen dentro de la tolerancia y si las características posteriores al tratamiento necesitan una nueva inspección. XCM CNC está certificado según ISO 9001, ISO 13485, IATF 16949 y GJB9001C, con MOQ a partir de 1 pieza.
Capacidades clave
Parámetros de mecanizado y tolerancias
- Materiales: 6061-T6/T651, 7075-T6/T651, 5052-H32, 6063-T5, con temple y estado de tensiones confirmados por plano.
- Tolerancia: +/-0,003 mm (+/-0,00012 pulgadas), precisión IT5 o IT6, ajustes de eje y agujero de +/-0,01 mm, con h6 y H7 disponibles
- Acabado superficial: Ra 3,2 um fresado, Ra 1,6 um fresado de precisión, Ra 0,8 um torneado o mandrinado, Ra 0,4 um rectificado, Ra 0,2 um pulido.
- GD&T: Planitud 0,02 mm, paralelismo 0,03 mm/1030 mm, perpendicularidad 0,02 mm/1000 mm, posición 0,015 mm, concentricidad 0,012 mm, redondez 0,006 mm, cilindricidad 0,011 mm, perfil 0,02 mm
- Tamaño máximo: Fresado 3000 x 1600 x 1400 mm, diámetro de torneado 1200 x 2500 mm, cinco ejes 800 x 600 x 900 mm
- Tratamiento de la superficie: Anodizado transparente 8-15 um, anodizado duro 25-60 um, granallado 80#-220#, cepillado, recubrimiento en polvo, con enmascaramiento y control de tolerancia disponibles.
- Hilo: Interno M1.4-M220, externo M2.0-M220, profundidad 4xD, NPT/BSP/G/PT, con inspección de manómetro go y no go
- Equipo de inspección: Hexagon CMM, Leader NCA8106, sistema de visión 2.5D WanHao VMS-3020G, medidor de altura TRIMOS 600L, comprobador de rugosidad y proyector de perfiles.
Límites de tolerancia de precisión para características del aluminio
Las pequeñas características de precisión seleccionadas pueden controlarse hasta +/-0,003 mm, normalmente en características inferiores a 100 mm tras la revisión. Los diámetros de eje pueden ajustarse a h6 (+/-0,005 mm), los orificios de acoplamiento a H7 (+/-0,006 mm) y las superficies de ajuste a +/-0,003 mm requieren que la rugosidad y la planitud se revisen juntas. La redondez de 0,006 mm puede aplicarse a los asientos de los rodamientos, mientras que la cilindricidad de 0,011 mm/1030 mm se adapta a las piezas guía y los orificios hidráulicos.
Control GD&T completo para piezas de aluminio de precisión
El control geométrico puede abarcar una revisión completa de GD&T para piezas de aluminio de precisión. Los valores típicos incluyen planitud de 0,02 mm en áreas de hasta 1030 x 1030 mm, paralelismo de 0,03 mm/1030 mm, perpendicularidad de 0,02 mm/1000 mm, posición de 0,015 mm, concentricidad de 0,012 mm y perfil de 0,02 mm. La rectitud de 0,01 mm/1030 mm puede utilizarse en caras de guía largas, mientras que la simetría de 0,02 mm puede aplicarse a chaveteros y estructuras centradas.
Clasificación de la rugosidad superficial de las caras funcionales
La rugosidad de la superficie se controla por función. Las caras fresadas estándar pueden ser Ra 3,2 um, las caras de montaje fresadas con precisión pueden ser Ra 1,6 um, los diámetros exteriores torneados y los orificios perforados pueden ser Ra 0,8 um, las caras de sellado rectificadas pueden ser Ra 0,4 um y las caras cosméticas pulidas pueden ser Ra 0,2 um. La rugosidad puede comprobarse con un comprobador o bloques de comparación, con posición y dirección de muestreo confirmadas según el plano.
Equipos de inspección y planificación de mediciones
Las piezas de aluminio de precisión pueden inspeccionarse en un Hexagon CMM para posición, planitud y perfil; un sistema WanHao VMS-3020G 2.5D para contornos de piezas pequeñas y ubicación de orificios; y un medidor de altura TRIMOS 600L para caras escalonadas y paralelismo. Los ensayos de rugosidad confirman los valores Ra, y los formatos de informe CMM o FAI pueden adaptarse a los requisitos del pedido.
Especificaciones

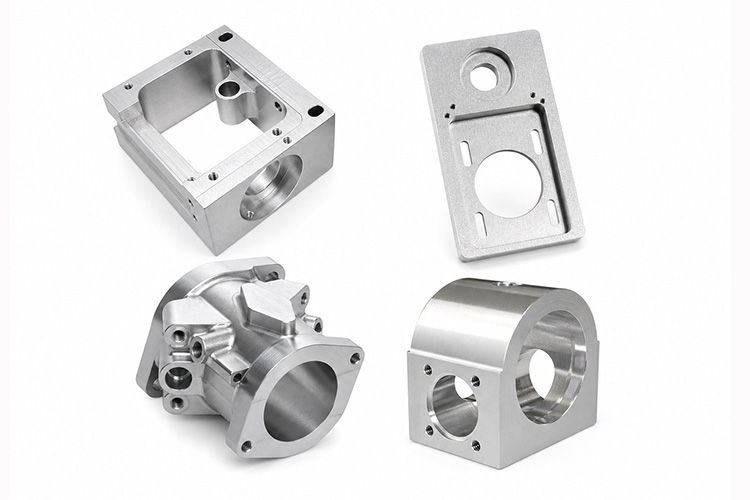

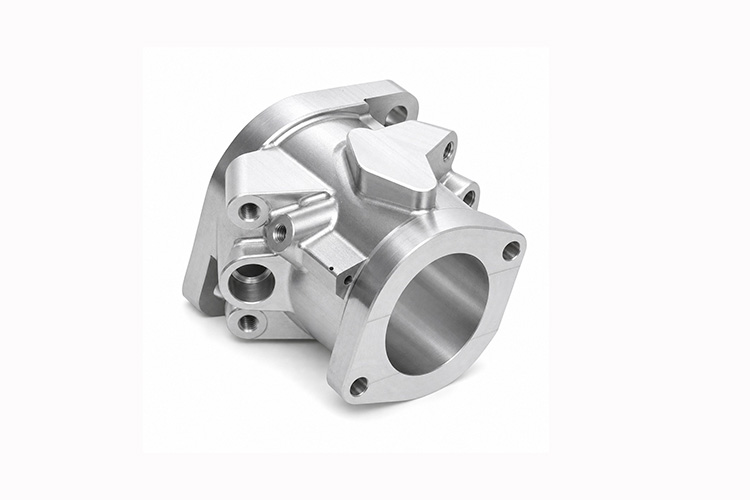

| Nombre del producto | Piezas mecanizadas CNC de aluminio de alta precisión |
|---|---|
| Fabricante | XCM CNC |
| Ubicación de la fábrica | Shenzhen, Guangdong, China |
| Sistema de calidad | ISO 9001, ISO 13485, IATF 16949, GJB9001C |
| Proceso de mecanizado | Fresado CNC de precisión, torneado CNC, mandrinado, escariado, mecanizado de varias caras |
| Material | Aluminio |
| Calidad del material | 6061-T651, 7075-T651 con estado de tensión y temple confirmados por estirado |
| Tolerancia de precisión | +/-0,003 mm para pequeños elementos de precisión seleccionados tras revisión |
| Rugosidad superficial | Ra 1,6 um superficies fresadas, Ra 0,8 um taladros o caras de sellado, Ra 0,4 um superficies rectificadas por requisito |
| Tratamiento de superficies | Anodizado duro, anodizado transparente, acabado fresado de precisión, superficies enmascaradas o con control de tolerancia |
| Inspección | CMM, escáner 3D, inspección de perfiles, medidor de altura, comprobador de rugosidad por encargo |
| Aplicación | Placas de contacto de disipadores térmicos, soportes ópticos de precisión, útiles de localización para automatización, asientos de sensores |
| Características principales | Control de planitud, control de posición de orificios, orificios de localización H7/H8, paredes finas, tolerancia de anodizado |
| Requisitos críticos de control de calidad | Configuración del punto de referencia CMM, verificación de la rugosidad, revisión de la sobremedida de revestimiento, nueva comprobación de las dimensiones tras el anodizado. |
| MOQ | 1 pieza |
| Plazo de entrega | 10-15 días laborables tras la revisión del dibujo |
| Formatos de dibujo | STEP, IGS, DWG, PDF, X_T |
| Control de tolerancia crítica | La planitud de 0,02 mm y la posición de los orificios de 0,01 mm requieren una revisión del tamaño, el punto de referencia y la fijación. |
Aplicaciones
Placas disipadoras de calor de gran planitud para electrónica
Piezas típicas: Placa disipadora de calor, base del disipador de calor del servidor
La eficacia de la transferencia de calor depende directamente de la planitud y la rugosidad de la cara de contacto. Una desviación excesiva de la planitud aumenta la resistencia térmica, por lo que el mecanizado debe controlar la tensión de sujeción y el calor de corte en la superficie de la placa. Una ruta habitual es el fresado de desbaste, la liberación de tensiones y, a continuación, el fresado de acabado. Requisitos como la planitud de 0,02 mm, Ra 1,6 um y la reinspección tras el anodizado deben confirmarse comparándolos con el tamaño de la pieza y los requisitos del plano.
Soportes de precisión para instrumentos ópticos
Piezas típicas: Soporte para lentes ópticas, bloque de montaje óptico
Los soportes ópticos de aluminio ayudan a reducir el peso del sistema a la vez que mantienen la coaxialidad, la perpendicularidad y el posicionamiento del conjunto mediante caras de referencia estables. Los puntos de control clave incluyen la transferencia de puntos de referencia, la liberación de tensiones en paredes delgadas y la protección de las superficies de ajuste. Las dimensiones críticas pueden comprobarse mediante CMM según los requisitos del plano.
Fijaciones de localización de automatización y soportes de sensores
Piezas típicas: Base de fijación de posicionamiento, montaje del sensor
Los útiles de fijación y los soportes de sensores exigen un control estricto de la posición de los orificios, ya que la precisión de repetición del montaje afecta a la eficacia de la configuración del equipo. La posición de los orificios de 0,01 mm o los orificios de ajuste H7 y H8 requieren puntos de referencia claramente definidos y una planificación de la inspección, y la ubicación de los orificios puede verificarse uno a uno en la CMM después del escariado.
Control geométrico para cavidades de aluminio de precisión
Piezas típicas: Cavidad de aluminio de precisión, carcasa de blindaje del instrumento
Las cavidades de aluminio de precisión necesitan que las dimensiones interiores, la uniformidad del grosor de la pared y la planitud de la abertura se controlen conjuntamente, y la secuencia de mecanizado afecta directamente a la geometría final. Tras el fresado de acabado de la cavidad, puede medirse la distribución del espesor de pared para comprobar si la fijación ha provocado el adelgazamiento de un lado. Las secciones críticas pueden compararse en el CMM entre los perfiles interior y exterior para verificar la coherencia del espesor de pared con el plano.
Por qué elegirnos
Sistemas de calidad certificados y equipos importados
XCM CNC cuenta con las certificaciones ISO 9001, ISO 13485, IATF 16949 y GJB9001C, que cubren los requisitos de gestión de calidad para proyectos médicos, de automoción y militares. La producción utiliza centros de mecanizado DMG, Mazak, Matsuura, Brother y otros, con el apoyo de Hexagon CMM y equipos de inspección por visión 2.5D.
Gama de mecanizado desde microconectores hasta grandes estructuras
La XCM CNC cubre piezas desde conectores en miniatura y carcasas de sensores hasta grandes componentes estructurales. El recorrido de fresado en tres ejes alcanza los 3000 x 1600 x 1400 mm, y la capacidad de torneado llega a los 1250 mm de diámetro. Esa gama admite piezas desde pequeños conectores de precisión hasta conjuntos mecánicos de más de 2 metros de longitud.
Alineación del punto de referencia antes de iniciar el mecanizado
Antes de mecanizar piezas de aluminio de alta precisión, confirmamos si el punto de referencia del diseño, el punto de referencia del mecanizado y el punto de referencia de la inspección están alineados. Si el punto de referencia del dibujo no puede establecerse directamente en la fijación real, planteamos una propuesta alternativa durante el presupuesto y la confirmamos con el cliente antes del mecanizado para evitar resultados de inspección que no coincidan con la intención del diseño.
Informes de inspección configurados según el pedido
Los informes del CMM, los datos de inspección visual y los registros de rugosidad pueden configurarse según los requisitos del pedido. El informe puede indicar la configuración del punto de referencia, la temperatura de medición y la información de la sonda para que el cliente pueda alinear las condiciones de reinspección. El formato y la cobertura del informe se confirman en la fase de pedido en lugar de asumirse para cada tamaño no crítico.
Protección durante el transporte de piezas de precisión
Las placas termodifusoras de gran planitud, los soportes de precisión y las cavidades de aluminio necesitan protección para las caras de referencia y las caras de ajuste durante el transporte. Las piezas de chapa fina se embalan planas con un soporte rígido para reducir el alabeo por su propio peso, mientras que las cavidades se rellenan y fijan para evitar daños en las paredes internas durante las vibraciones.
Coherencia desde el primer artículo hasta la producción por lotes
Una vez que el primer artículo supera la inspección CMM completa, la producción por lotes puede seguir una frecuencia de muestreo definida y un control SPC de las dimensiones críticas. Si aparecen desviaciones dimensionales durante el lote, el desgaste de la herramienta o el aflojamiento de la fijación pueden rastrearse y corregirse antes de que continúe la producción. La consistencia de las piezas de aluminio de precisión depende tanto del control del proceso como de la inspección final.
Cierre dimensional antes y después del tratamiento superficial
En el caso de las piezas de aluminio de precisión que necesitan anodizado, se comprueban y registran las dimensiones de la pieza desnuda antes del tratamiento y, a continuación, se vuelven a medir las características de ajuste críticas después del anodizado. La comparación de estos dos conjuntos de datos confirma si el grosor del revestimiento se ha mantenido dentro del margen reservado, y cualquier resultado fuera de tolerancia puede notificarse antes del envío para su eliminación.
PREGUNTAS FRECUENTES
¿Qué tolerancia pueden tener las piezas de aluminio de alta precisión CNC?
Las pequeñas características de precisión seleccionadas pueden controlarse hasta +/-0,003 mm tras su revisión, mientras que las dimensiones normales siguen los requisitos del plano. La tolerancia alcanzable depende del tamaño de la pieza, el grosor de la pared, el método de fijación, el tratamiento posterior y el método de inspección, por lo que la cifra más ajustada no debe considerarse la predeterminada para toda la pieza.
¿Cómo se definen los puntos de referencia antes de inspeccionar piezas de aluminio de precisión?
Confirmamos los puntos de referencia de diseño, los puntos de referencia de mecanizado y los puntos de referencia de inspección a partir del plano y, cuando es necesario, analizamos el plan de medición CMM antes de realizar el pedido. En el caso de patrones de orificios de varias caras, caras de transferencia térmica y orificios de ajuste, la definición del punto de referencia afecta directamente tanto a los valores del informe como a las decisiones de aceptación.
¿Se pueden inspeccionar piezas de aluminio con los informes CMM?
Sí. Las características críticas del aluminio pueden inspeccionarse mediante el CMM, el sistema de visión o el medidor de altura según los requisitos del pedido. Los informes del CMM pueden incluir la configuración del punto de referencia y las condiciones de medición para que el cliente pueda comparar los resultados de la reinspección. El formato del informe y los puntos de medición deben confirmarse junto con el plano.
¿Cómo se calcula la sobremedida de anodizado para taladros de aluminio de precisión?
El anodizado duro crece hacia dentro y hacia fuera aproximadamente un 50% del espesor del revestimiento, por lo que un revestimiento de 50 um puede reducir el tamaño del orificio unos 50 um. Durante el mecanizado, la desviación del tamaño objetivo se reserva con respecto al espesor de revestimiento previsto y, a continuación, se vuelve a comprobar el orificio tras el anodizado. La estrategia de enmascaramiento o sobremedida se confirma a partir de la tolerancia del plano y el requisito de ajuste.
¿Cuál es el grosor mínimo de las paredes de las piezas de aluminio de precisión?
Las paredes finas de metal pueden revisarse a partir de 0,5 mm como punto de partida, y las aletas pueden revisarse en torno a 0,8 mm de grosor con una separación de 1,0 mm. La viabilidad real depende de la relación entre la altura de la pared, el estado del material y el método de fijación, y la deformación tras la liberación aún debe medirse en la pieza real.
¿Cómo se verifica la planitud de las superficies de contacto de los disipadores térmicos de aluminio?
La planitud puede comprobarse mediante un equipo de medición de la planitud o mediante el escaneado CMM, y luego juzgarse a partir de la desviación máxima tras el ajuste multipunto. En el caso de las grandes placas termodifusoras, la configuración de la medición debe tener en cuenta el soporte de la pieza y la deformación por peso propio. Una planitud de 0,02 mm sólo es significativa cuando se definen conjuntamente el área de medición, los puntos de apoyo y la temperatura ambiente.
