概要

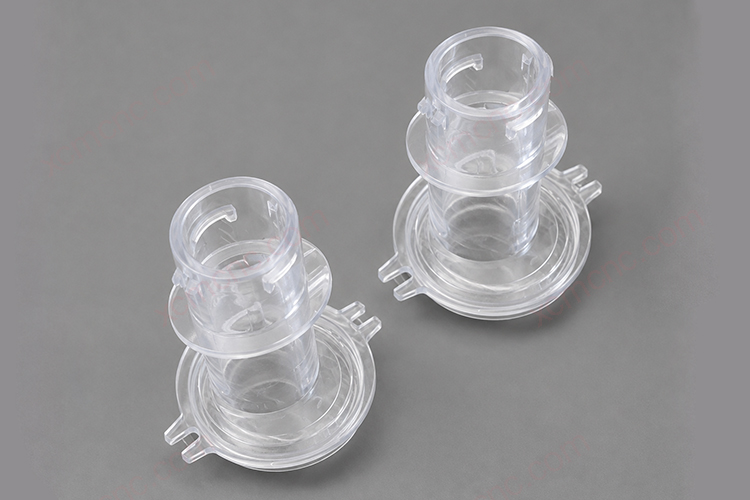

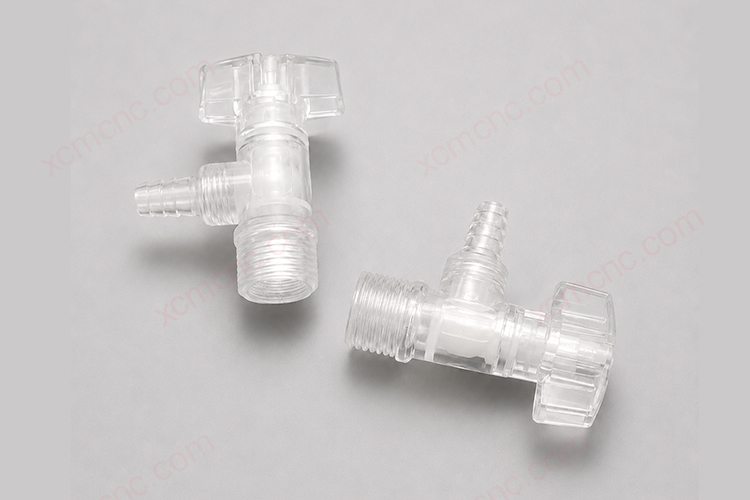

XCM CNCは、安全窓、透明パネル、耐衝撃性ハウジング部品向けに、重要公差、GD&T管理、およびCMM検査を軸に構成された工程計画に基づき、ポリカーボネート（PC）CNCの精密加工を提供しています。 ISO 9001およびIATF 13485の認証を取得しており、Hexagon、TRIMOS高さ測定器、DMG、Mazakの機器を使用して精密加工を行っています。最小発注数量（MOQ）は1個です。 透明面の平坦度、取り付け穴の位置、および組立時の嵌合面については、応力亀裂、エッジの欠け、焼鈍後の再検査に重点を置き、サンプルを用いてGD&Tの仕様項目を一つひとつ確認しています。.
主な対応能力
- 材料： クリアPC、FRポリカーボネート、UV安定化PC、光学用PCの引抜き設計審査
- 寛容だ： ±0.03 mm（標準）、±0.005 mm（図面審査に基づき選定された重要寸法）
- 表面仕上げ： Ra 3.2 umのフライス加工、Ra 1.6 umの精密フライス加工または旋盤加工（特定の部分）、Ra 2.5 umの標準旋盤加工
- GD&T： 同軸度 0.012 mm、振れ 0.01 mm、円筒度 0.011 mm（図面審査に基づき選定された公差項目）
- 最大サイズ： フライス加工 3000 × 1600 × 1400 mm / 旋盤加工 直径 1250 × 2000 mm
- 表面処理： 引き抜き工程の検証に基づくバリ取り、エッジ研磨、応力除去焼鈍、保護フィルム包装
- スレッド M2-M220、NPT／BSP／G／PT
- 精密限界： 公差±0.005 mm、真円度0.006 mm、位置精度0.015 mm（具体的な仕様は図面確認による）
CMMによる検証を用いたポリカーボネート（PC）の精密基準GD&T管理
PCの精密基準面には0.02 mmの平坦度、取り付け穴群には0.015 mmの位置精度が適用可能であり、Hexagon CMMデータは各フィーチャーごとに発行されます。 重要な基準面、組立穴、および自由度に敏感な構造は、1つの治具内で完了させることで、治具の交換に伴う累積誤差を低減します。PCは金属よりも反発が大きいため、最終測定の前に基準面が安定するのを待ちます。.
精密組立におけるPCの穴位置と同軸度
PCの取り付け穴群については、図面レビューにより位置精度0.015 mm、同軸度0.012 mmを採用し、Hexagon CMMおよびWanHao VMS-3020Gによる映像測定で相互検証を行っています。 大型の透明ガードおよび衝撃パネルにおける嵌合穴については、熱膨張および治具応力が穴の収縮に及ぼす影響について評価が行われます。精密旋削されたシャフト部品の真円度は0.006 mmとし、フライス加工された穴については実際の図面要件に従います。.
透明部および嵌合部におけるPC表面粗さの等級分け
PCの表面は機能に応じて等級分けされます：Ra 3.2 umの通常フライス加工、Ra 1.6 umの精密嵌合面、およびRa 2.5 umの標準旋削加工です。透明面および外観面については、切削痕の方向が均一で目に見える痕跡がないことが求められ、研磨後に1点ずつ外観確認が行われます。 表面粗さと寸法公差は併せて評価されるため、規定のRa値を満たしていても、寸法上の不適合が隠れてしまうことはありません。.
重要GD&T特性に対するPC焼鈍後の再検査
焼鈍後、PC部品について、0.02 mmの平坦度および0.015 mmの位置精度を再検査し、熱処理によって過度な変形が生じていないことを確認する。 エッジ研磨後の主要組立面については、基準高さの測定にTRIMOS 600L高さゲージを、穴位置のずれの測定にCMMを使用します。焼鈍温度と保持時間はPCのグレードおよび肉厚に応じて決定され、FR PCと透明PCでは異なるパラメータが適用されます。.
仕様
| 製品名 | 高精度ポリカーボネートCNC加工部品サプライヤー |
|---|---|
| メーカー | XCM CNC |
| 工場所在地 | 中国・広東省深圳市 |
| 品質システム | ISO 9001、ISO 13485、IATF 16949、GJB9001C |
| 加工プロセス | CNC 機械加工 |
| 素材 | ポリカーボネート（PC） |
| 素材グレード | クリアPC、FRポリカーボネート、UV安定化PC、光学用PCの引抜き設計審査 |
| 寛容 | +/-標準CNC加工公差±0.03mm |
| 精密公差 | 図面審査に基づき、選定された重要寸法について±0.005 mm |
| 表面粗さ | Ra 3.2 umのフライス加工、Ra 1.6 umの精密フライス加工または旋盤加工（特定の部分）、Ra 2.5 umの標準旋盤加工 |
| 表面処理 | 引き抜き工程の検証に基づくバリ取り、エッジ研磨、応力除去焼鈍、保護フィルム包装 |
| 最大部品サイズ | フライス加工 3000 × 1600 × 1400 mm / 旋盤加工 直径 1250 × 2000 mm |
| 検査 | CMM（Hexagon Inspector Classic）、2.5Dビデオ測定装置（WanHao VMS-3020G）、高さ測定器（TRIMOS 600L）、真円度測定器（Leader NCA8106）、表面粗さ測定器、ねじゲージ |
| 用途 | 透明な基準面、ガード取り付け穴、インパクトカバーの嵌合面 |
| 代表的なアプリケーション | GD&T管理による高精度ポリカーボネートパネルおよびガードの加工 |
| 主な特徴 | GD&Tの全パラメータ管理、基準点に基づくCMM検査、応力亀裂の防止、表面粗さの等級分け |
| 重要なQC要件 | 材料のトレーサビリティ、応力割れの確認、透明表面の検査、エッジ保護の確認、焼鈍後の再検査 |
| バッチ範囲 | 試作品から精密リピートオーダーまで |
| MOQ | 1ピース |
| 一般的なリードタイム | 図面審査後10～15営業日 |
| 図面フォーマット | STEP, IGS, DWG, PDF, X_T |
| 二次加工 | バリ取り、エッジ研磨、応力除去焼鈍、保護梱包、および工程後の再検査 |
| 材料証明書 | 注文条件による材料証明書 |
| 素材の特徴 | 耐衝撃性のある透明ポリマー、応力亀裂感受性、アニール処理による寸法安定性の制御 |
| クリティカル・トレランス・コントロール | 平面度 0.02 mm、位置精度 0.015 mm、同軸度 0.012 mm、真円度 0.006 mm、振れ 0.01 mm（図面確認に基づく特定要件） |
用途
安全窓（大）の表面およびガード取り付け穴
代表的な部品： 安全覗き窓、保護カバー、透明ガード。.
PCの耐衝撃性と透明性は、精密な安全窓やガードに最適です。透明な大面積部分には、反りを抑制するために0.02 mmの平坦度が採用されており、取り付け穴群には、フレームの位置合わせのために0.015 mmの位置精度が採用されています。加工後は部品を安定させる時間を設け、CMM検査で最終的な反発状態を確認します。.
医療用ハウジング 透明な面と取り付け穴
代表的な部品： 医療用筐体、診断装置のフロントパネル、ポータブルモニターの筐体。.
耐衝撃性に優れた透明PCは、図面および業界要件に基づき、精密医療用ハウジングや覗き窓部品に適しています。Ra 1.6 umの嵌合面および組立穴の同軸度0.012 mmは一体管理されており、ISO 13485の品質要件に基づき、CMMの報告書が提出されています。.
照明カバーの透明な曲面と取り付け穴
代表的な部品： LED照明カバー、透明ランプカバー、ディフューザーカバー。.
PCの光透過型および難燃性グレードは、精密な大型LEDカバーに適しています。均一な光散乱を実現するため、曲率プロファイルは0.02 mm以内に、ランプフレームとの位置合わせのため、取り付け穴の位置は0.015 mm以内に管理されています。難燃性PCの焼きなましパラメータは透明PCとは異なり、グレードごとに確認されています。.
装置パネル上の透明基準点およびガードホール
代表的な部品： 5Gミリ波用レンズカバー、HMIタッチパネル基板、光ファイバー終端ボックス用覗き窓。.
PCの寸法安定性は、透明な機器パネルの精密穴に適しています。パネルの基準面の平坦度は0.02 mm、ガイド穴の位置は0.015 mm、回転組立部の振れは0.01 mmまで許容されます。測定の不確かさを低減するため、検査基準面と加工基準面は常に位置合わせが保たれています。.
当社が選ばれる理由
品質システムおよび設備の包括的な対応
当工場では、ISO 9001、ISO 13485、 IATF 16949、およびGJB9001Cを基準として品質管理プロセスを構築しており、DMG、Mazak、Matsuura、Brotherなどの設備を用いて、ポリカーボネート製透明部品、耐衝撃性窓、大型保護ガードを製造しています。 PC透明パネル、難燃性部品、医療機器用ハウジングの図面審査を通じて、応力管理、研磨、保護梱包をまとめて確認することができます。.
幅広いサイズをカバー
加工対象は、小型コネクタから大型構造部品まで多岐にわたり、PC製透明窓、耐衝撃パネル、小型カバー、大型ガード、医療機器の筐体、難燃性透明部品などが含まれます。 3軸の移動範囲は3000 × 1600 × 1400 mm、旋削直径は1250 mmに達し、治具、応力割れのリスク、研磨、輸送時の保護に関する生産計画は確定しています。.
低コストCNC加工と品質保証生産を両立する多層設備戦略
XCM CNCでは、中国本土、台湾、日本、および欧州や米国製のCNC設備を採用しています。公差の許容範囲が広い加工は、国内製または台湾製の機械で対応可能ですが、高精度な加工にはDMGやMazakなどの輸入設備を使用しています。実際の精度要件に合わせて設備を選定することで、図面の要件を満たしつつ、加工コストを削減しています。.
精密形状の段階的検査
位置、平坦度、および嵌合寸法は、図面等級に基づいて評価されます。Hexagon CMM を使用して精度特性を一点ずつ検査し、WanHao ビデオ測定によりロット単位で標準寸法を確認します。PC の反発弾性と熱膨張率は金属とは異なるため、検査は過渡的な値ではなく、焼きなましおよび安定化処理後の段階で実施されます。精密図面については、NDA（秘密保持契約）の締結が可能です。.
前工程としてのPCアニールおよび応力制御
ストレスクラッキング、エッジの白化、および透明面の変形については、工具の選定、送りパラメータ、治具の締め付け力の制御、および焼鈍後の再検査を通じて対処しています。焼鈍温度と保持時間は、PCグレードおよび肉厚に応じて設定されます。焼鈍後は、GD&T特性を再測定し、その後、研磨および梱包の工程に進みます。.
よくある質問
高精度ポリカーボネート（PC）部品において、どのようなGD&Tパラメータを管理できますか？
PC精密部品については、特定の図面仕様に基づき、平坦度0.02 mm、位置精度0.015 mm、同軸度0.012 mm、振れ0.01 mm、真円度0.006 mmの精度評価が可能です。 適合性は肉厚、構造、および検査方法によって異なります。PCは金属よりも反発性が高いため、精度値は焼鈍および安定化処理後に測定されます。
精密PC部品の検査には、どのような検査装置を使用していますか？
Hexagon Inspector Classic CMMで位置と同軸度を測定し、WanHao VMS-3020Gビデオ測定装置で穴の位置と輪郭を検査し、TRIMOS 600Lで基準高さを再確認し、Leader NCA8106で軸の真円度を測定します。 CMMまたはFAIのレポート形式は、注文要件に従います。
精密加工において、PC材料の挙動は金属とどのように異なるのでしょうか？
PCの熱膨張率はアルミニウムの約3～4倍であり、加工後の反りが大きく、治具の締め付け力が強すぎると変形する可能性があります。 精密寸法は、焼鈍および安定化処理後に測定する必要があります。PCの旋削加工では、一般的にRa 1.6～2.5 μmの表面粗さが得られますが、これは通常、Ra 0.8 μmを目標とする金属旋削よりも粗いため、図面上の注記ではその違いを考慮に入れる必要があります。
大型の精密PC部品において、ストレスクラックをどのように防止すればよいでしょうか？
大型のPC部品では、残留応力を低減するために、治具の加圧力を制御し、鋭利な工具を使用し、低送り切削を行い、加工後の焼鈍処理を施します。FRとクリアPCでは焼鈍温度が異なるため、材質グレードごとに焼鈍温度を確認し、その後、GD&Tの寸法・形状特性を再確認します。DFMレビューでは、溶剤との接触リスクを避けるため、使用を避けるべき洗浄剤を特定します。.
CNC加工済みPCでは、どの程度の表面粗さが得られるのでしょうか？
標準的なPCのフライス加工はRa 3.2 μm、選定された高精度嵌合面はRa 1.6 μm、標準的な旋削加工はRa 2.5 μmです。PCは金属よりも弾性係数が低いため、切削痕の深さや方向が最終的な表面仕上げに大きく影響します。 透明面については、切削痕が均一で、目に見える傷がないことが求められ、最終的な外観基準はサンプルによって確認されます。
PC用精密部品の寸法検査報告書をご提供いただけますか？
CMMレポート、FAIレポート、および材料証明書は、注文要件に応じて提供可能です。 精密特性リストには、公差範囲に対する測定値が記載されており、GD&T特性については基準点連鎖による検査が実施されます。レポートのフォーマットはお客様のテンプレートに準拠することが可能で、医療および自動車関連のプロジェクトについては、ISO 13485またはIATF 16949の要件に基づいて作成されます。.
XCM CNCからのCNC加工見積依頼
図面をお送りください。私たちのチームがファイルを確認し、機械加工の見積もりで返信します。 MOQ：1個、競争力のある低価格。
