Как фрезеровать профилированные поверхности? Советы и меры предосторожности

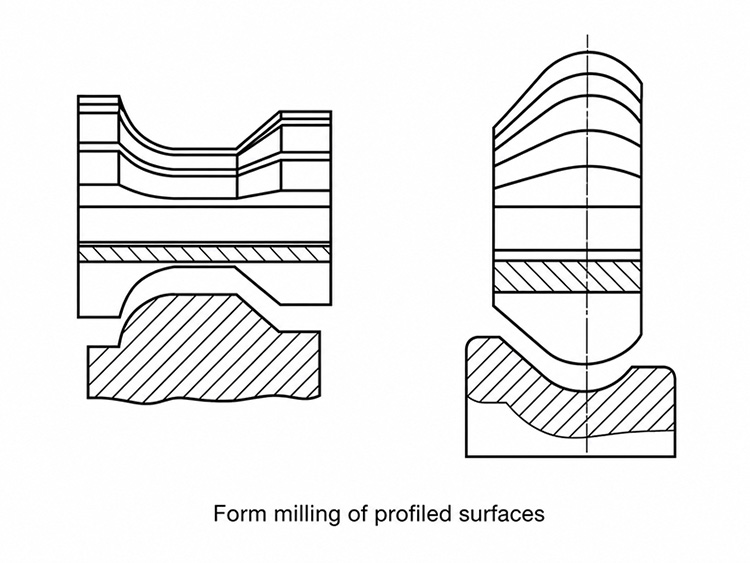

Использование фрезы для профильной обработки — фрезерование профильных поверхностей

Режущая кромка профильной фрезы разработана и изготовлена с учетом геометрии заготовки. Ее профиль является обратным профилю требуемой поверхности заготовки.

К распространенным типам профильных фрез относятся фрезы с заостренными зубьями и фрезы с зубьями с фаской. Фрезы с заостренными зубьями сложны в изготовлении и заточке, поэтому чаще всего используются фрезы с зубьями с фаской, боковая поверхность которых имеет форму спирали Архимеда. Если угол наклона режущей кромки не равен нулю, форму режущей кромки необходимо скорректировать расчетным путем.

Форморез имеет сложный профиль режущей кромки, вызывает значительную деформацию стружки и подвергается воздействию высоких фрезерных усилий. Соблюдайте следующие меры предосторожности:

1. Фрезы специального назначения изготавливаются сложнее и стоят дороже, чем фрезы общего назначения. Используйте скорость фрезерования и подачу на 20%–30% ниже, чем для обычной фрезы. Если диаметры режущих кромок значительно различаются, выбирайте скорость исходя из наибольшего диаметра, чтобы продлить срок службы инструмента.
2. Если на формованной поверхности предусмотрен большой припуск на обработку, следует выполнять черновую и чистовую обработку отдельными операциями. Для черновой обработки следует использовать фрезу с большим углом наклона режущей кромки и канавками для раздробления стружки на боковой поверхности, что позволяет снизить режущее усилие и улучшить условия резания. Для чистовой обработки следует использовать фрезу с высокой точностью профиля и углом наклона режущей кромки γ_w = 0°.
3. Фрезы с заостренными зубьями необходимо затачивать с помощью специального оборудования. У фрез с зубьями с фаской затачивать следует только переднюю поверхность зуба и строго соблюдать угол наклона передней поверхности, использованный при изготовлении.
4. Строго контролируйте износ боковых поверхностей, чтобы продлить срок службы режущего инструмента.

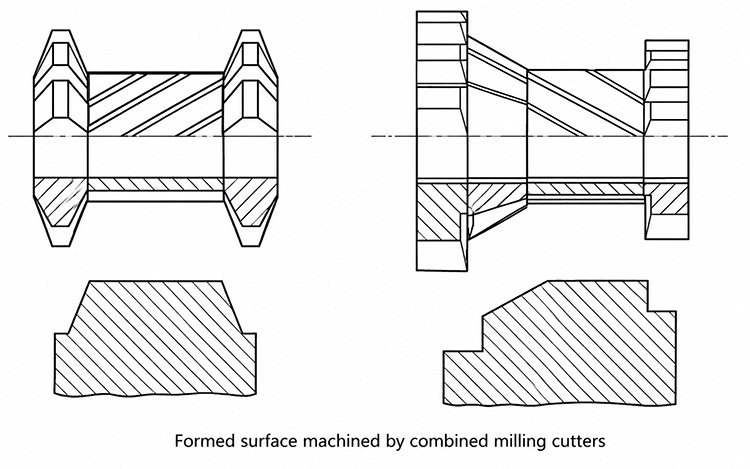

Использование набора фрез для профильной обработки — фрезерование профильных поверхностей

Если поверхность состоит из нескольких прямых отрезков или представляет собой комбинацию прямых и криволинейных отрезков, несколько профильных режущих инструментов можно объединить в группу. Совокупный профиль режущего инструмента является обратным к поверхности заготовки, а длина и высота режущего инструмента в каждой точке профиля должны точно соответствовать заготовке.
